Annonce de SSRM :
Le premier service au monde pour quantifier et atténuer les risques pour les systèmes de vapeur
Optimisez votre actif de système de vapeur®
Les programmes d'optimisation des systèmes de vapeur se concentrent sur la conservation de l'énergie et l'amélioration de la fiabilité du système. Ces programmes ont généralement fourni des estimations des économies d'énergie que les usines peuvent réaliser. Cependant, ils n'ont pas été capables de quantifier les économies que les usines peuvent réaliser en améliorant la fiabilité de leurs systèmes de vapeur.
Depuis 2015, en collaboration avec des spécialistes de l'intégrité des actifs leaders dans l'industrie, TLV développe une méthode pour quantifier ces économies en mesurant la probabilité et le coût de la défaillance des équipements.
En utilisant notre savoir-faire en ingénierie de la vapeur et notre expérience étendue dans l'inspection et l'optimisation des purgeurs de vapeur et des équipements de vapeur associés, nous avons créé SSRM, le premier service au monde pour quantifier et atténuer les risques pour les systèmes de vapeur.
Intéressé à utiliser SSRM pour évaluer le risque pour votre usine ?
Contactez-nous aujourd'hui pour savoir comment !
Objectifs
- Identifier et quantifier les facteurs de risque et les problèmes de fiabilité
- Réduire le risque et atténuer les menaces< potentielles
- Évaluer les actions d'atténuation des risques
- Réaliser des économies d'énergie

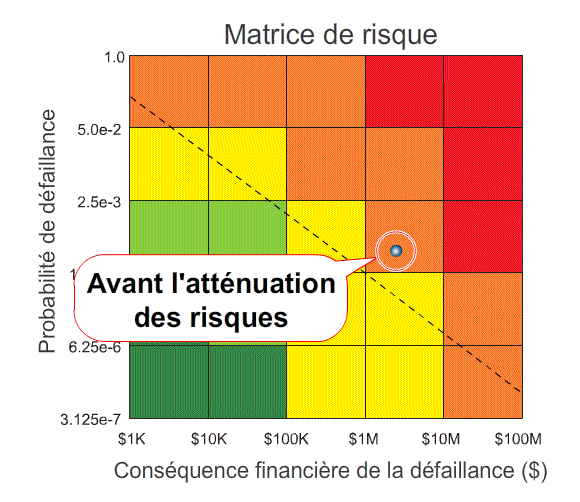

Probabilité de défaillance avant et après l'action d'atténuation des risques
(Représenté sur une matrice SSRM)
Portée
SSRM se concentre sur la mesure du risque pour :
- Applications de vapeur, telles que
- Turbines à vapeur
- Échangeurs de chaleur
- Systèmes de traçage de vapeur critiques
- Flammes de gaz
- Strippage de vapeur
- Emplacements de décharge du condensat associé
- Distribution de vapeur et tuyauterie de récupération du condensat

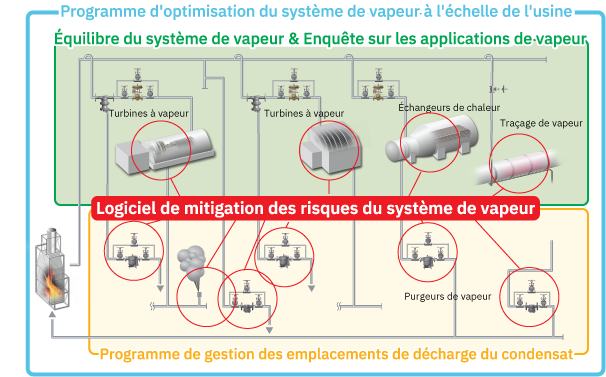

Portée de SSRM
Cible
Défaillance d'une ligne de distribution de vapeur dans une raffinerie et un complexe pétrochimique due au coup de bélier
SSRM vise à atténuer et réduire la probabilité de toutes les menaces pour les applications de vapeur et les emplacements de décharge du condensat associés, y compris :
- Arrêts de turbine à vapeur
- Problèmes de chauffage
- Coup de bélier
- Calage
- Fuites de vapeur
SSRM aide à atténuer le risque pour les turbines à vapeur des raffineries |  |
| 1 | Risque potentiel découvert et quantifié |
Dans l'unité de processus de craquage catalytique en fluide (FCC) d'une raffinerie, TLV a effectué une enquête sur toutes les turbines à vapeur et a évalué leur risque actuel en utilisant la méthodologie SSRM. Les résultats de l'évaluation ont fourni une base quantitative pour prioriser les ressources de maintenance, tout en mettant en évidence l'équipement à haut risque actuel. À titre d'exemple, TLV a découvert que l'alimentation en vapeur de la turbine entraînant la pompe de reflux de la colonne principale présentait un niveau d'humidité significativement élevé, ses purgeurs de vapeur étaient inadéquats pour leur service, et le régulateur de la turbine s'était érodé par le passé en raison de la présence de condensat indésirable. Ces facteurs ont contribué à une évaluation de la probabilité de défaillance élevée pour cette turbine. Comme il s'agissait d'un élément critique de l'unité de processus, le coût de la défaillance pour la turbine a également été évalué comme élevé, lui donnant le score de risque global le plus élevé sur la matrice SSRM.
Turbines à vapeur de raffinerie classées par risque sur la matrice SSRM |
| 2 | Atténuation du risque de turbine |
Sur la base des résultats de l'enquête sur le terrain et de l'analyse SSRM, TLV a conçu et mis en œuvre des solutions pour atténuer les risques potentiels. Nos solutions ont assuré une alimentation en vapeur sèche à la turbine en question et ont empêché le retour de condensat dans la turbine ainsi que dans la tuyauterie associée. Enfin, nous avons évalué l'effet de ces actions d'atténuation en utilisant SSRM et formulé une analyse coût-bénéfice basée sur les résultats. |
Intéressé à utiliser SSRM pour évaluer le risque pour votre usine ?
Contactez-nous aujourd'hui pour savoir comment !
