Purgadores de Vapor de Boia Livre (Baixa Pressão)
Série JX/Série FJ32
Recursos Necessários dos Purgadores de Vapor para Uso em Processos
Redução do tempo de partida ao remover rapidamente o ar quente e o ar frio
Quando o elemento-X está frio, ele abre a válvula através de um orifício de 3,5mm, descarregando rapidamente o ar inicial com um desempenho 3,7 vezes maior do que o eliminador bimetálico embutido existente no modelo J3N. Além disso, ela diminui os tempos de partida dos equipamentos ao também descarregar rapidamente o ar quente à aproximadamente 6°C abaixo da temperatura de saturação, algo que não era possível anteriormente.

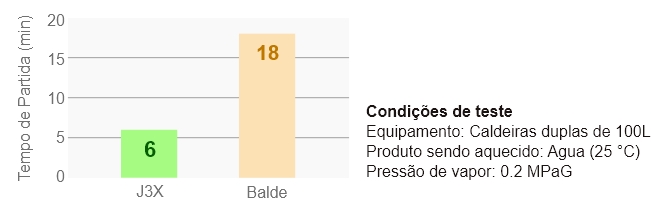

Comparação de Tempos de Partida

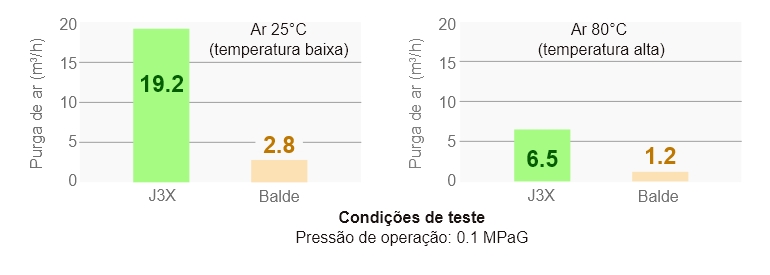

Comparação das Capacidades do Eliminador
A boia livre mais o elemento-X permitem maior eficiência do processo de aquecimento
A boia livre ajusta a abertura do orifício como resposta à quantidade do fluxo de condensado e descarrega condensado continuamente, impedindo o acúmulo de condensado dentro do equipamento. O elemento-X reage com grande sensibilidade ao ar quente que entra durante a operação, e o descarrega rapidamente. Estes efeitos sinergísticos causam o aumento da eficiência de aquecimento.

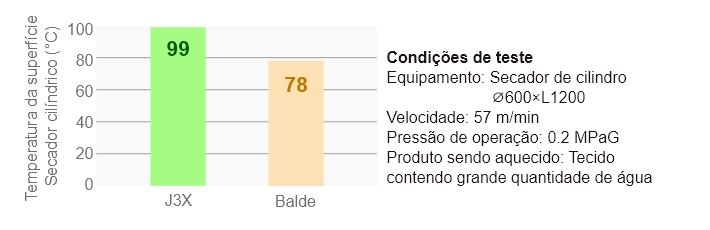

Comparação da Eficiência de Aquecimento
Compacto e de alta capacidade
O J3X é quase do mesmo tamanho que o J3N existente, oferecendo ainda uma capacidade maior do que apenas o J5N, que é um tamanho maior.

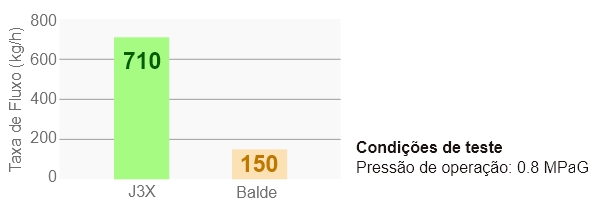

Comparação das Taxas de Fluxo
O que é um Elemento-X?
O elemento-X é composto de uma válvula e de um diafragma que transmite a força de um termo líquido (fluido sensível à temperatura). A válvula se fecha quando cercada por vapor. A válvula fica aberta quando há presença de condensado, ar ou outros gases não condensados. Ela também pode descarregar gases não condensáveis de alta temperatura, algo que as bimetálicas não conseguem fazer. Isto é possível devido às características dos termo líquidos.
Termo líquidos, como a água, são líquidos sob certas pressões e certas temperaturas, que quando elevadas acima de certa temperatura, tornam-se gases e se expandem. A temperatura em que se tornam gases é de aproximadamente 6°C (22°C para eliminadores) abaixo da temperatura em que a água se torna vapor. Então, quando cercados por vapor, os termo líquidos são gases e a câmara contendo os termo líquidos se expande e empurra o diafragma. Isto faz com que o vão entre a válvula e a abertura da válvula no diafragma se feche.
Em contrapartida, quando a área ao redor do elemento-X está em baixa temperatura (quando é condensado ou ar), o termo líquido está em forma líquida e a válvula não fica empurrada na posição fechada. Então o condensado e o ar são descarregados do vão entre a válvula e a abertura da válvula.
Sob Operações Normais
Dispositivo de 'Falha de Abertura' (Se Houver Ruptura do Diafragma)
O elemento-X é projetado de forma que a válvula permaneça na posição aberta se houver rompimento do diafragma (dispositivo de "falha de abertura").
Se houver falha em um purgador de vapor, a válvula pode ou permanecer aberta (purgando) ou permanecer fechada (bloqueada). Se a válvula permanecer fechada, o condensado se acumula em qualquer equipamento que não pode ser fechado para substituir o purgador que falhou, e este acúmulo de condensado prejudica o desempenho de aquecimento do equipamento. Por outro lado, se a válvula permanecer aberta, o fornecimento de vapor continua ininterrupto e o equipamento pode continuar sendo produtivo. Devido a este dispositivo de "falha de abertura", se houver ruptura do diafragma, vapor e condensado continuarão a fluir e o elemento-X se expandirá. Então, mesmo se a válvula estiver em contato com a abertura da válvula e estiver portanto tecnicamente na posição fechada, condensado, etc. poderão continuar a fluir da abertura da válvula através do orifício no centro da válvula, mesmo se o diafragma falhar.
Enquanto o fornecimento de vapor continuar, a válvula é empurrada para cima e permanece totalmente aberta.
A Boia Livre Polida de Precisão Satisfaz uma Série de Condições de Processo
Descarga contínua de condensado
A boia livre se move para cima e para baixo como resposta à quantidade de fluxo de entrada de condensado, ajustando automaticamente a qualidade de abertura da válvula e descarrega condensado continuamente. Isso garante que nenhum condensado seja acumulado dentro do equipamento.
Redução de perdas de vapor
A superfície do líquido dentro do purgador é mantida acima de certo nível e o condensado é descarregado continuamente através do orifício. Mesmo quando não há condensado fluindo pelo purgador, a boia livre de base de precisão veda o orifício fechado de forma segura. Isto minimiza as perdas de vapor durante a operação.
Ideal para a recuperação de condensado
Em purgadores de vapor do tipo boia livre, as forças da pressão de entrada e a contrapressão agem em direções opostas, então os purgadores de boia livre conseguem operar normalmente mesmo sob contrapressão abaixo de 90%. Isto faz com que sejam idealmente adequados para as aplicações de recuperação de condensado com recuperação fechada. Em contrapartida, nos purgadores do tipo disco, as pressões agem na mesma direção, então a contrapressão permitida é de apenas 50%.
Design resistente à erosão
Construída com medidas resistentes à erosão, tais como construção simples sem alavancas ou dobradiças e somente uma peça móvel, a boia livre, com uma grande de área de superfície na passagem de descarga do condensado, aperfeiçoou as paredes de passagem de 3 mm para 5 mm (modelo J3X) com uma seleção de materiais altamente duráveis.
