증기배관에서 발생하는 워터햄머
증기배관에서 발생하는 워터햄머
증기배관에서 발생하는 워터햄머는 주로 초기의 스타트업시가 많습니다. 앞에서 설명한 것과 같이 응축수가 빠른 속도로 인해 부딫혀 발생하는 워터햄머의 경우는 밸브의 조작에 따라 워터햄머의 발생을 줄일수 있습니다. 그러나 급격한 응축으로 발생하는 워터햄머를 줄이는 것은 불가능 합니다.
어떤 경우에 있어서도 응축수가 관여하고 있기 때문에 근본적인 대책으로 증기 배관에서 응축수를 배출시키는 것이 중요합니다. 최적의 스팀트랩의 선정과 스팀트랩핑이 필요합니다.
트랩의 수나 트랩핑에 이상이 없음에도 워터햄머가 발생을 하는 경우는 증기유송관의 구배에 문제가 있을 수도 있습니다. 역구배 배관에서는 트랩까지 응축수가 올바르게 흘러 들어가지 못하여 응축수의 수위가 높아져 워터햄머를 발생 시킬수 있습니다.
장거리의 증기 유송배관에서는 작은 역구배가 워터햄머의 원인이 되는 경우도 있습니다. 루프라인이나 지면에 있는 수평배관은 구배를 확인할 필요성이 있습니다.
상향구배의 배관 : 워터햄머의 발생
하향구배의 배관 : 워터햄머가 발생하지 않음

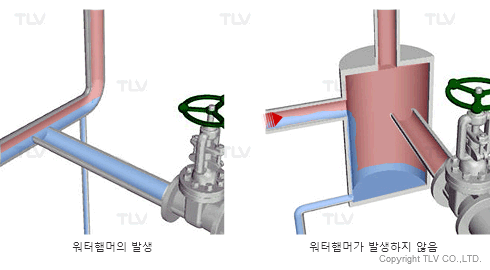

그 외에도 분기배관, 관말등에 응축수가 체류되어 워터햄머가 발생하는 경우가 있습니다. 이들은 워터햄머의 원인중 한가지 이므로 워터햄머를 해결하기 위해서는 배관전체를 파악하여 근본적인 대책을 세우는 것이 중요합니다.
분기 배관에 있어서 워터햄머가 발생하는 원인과 대책
