Equipamento de controle de fluidos
Separadores Tipo Ciclone (Purgador Vendido Separadamente)
DC7
Por que um separador é necessário
Condensado contido não é totalmente descarregado
Drenagens de linha são projetadas para remover uma porção considerável de condensado fluindo através da tubulação - o qual tenham caído para fora do fluxo de vapor ou ar, mas não podem remover as gotas de água que estão inseridas no próprio fluxo.
Estas gotas de água podem levar a problemas como erosão de componentes das válvulas e tubulações através do impacto das gotas de líquido (liquid droplet impingement - LDI) e também aos produtos defeituosos devido à geração de pontos frios nas superfícies aquecidas por vapor, ou devido ao contato direto com os produtos. Em processos aquecidos por vapor, a espessura do filme de água reduz significativamente o aquecimento, portanto quanto maior for a remoção da água do sistema, maior e mais efetivo será o benefício total.

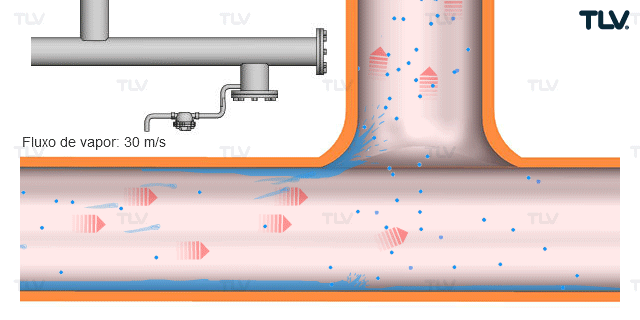

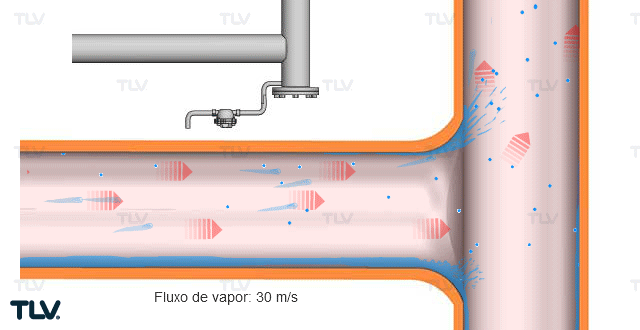

Visão em corte da descarga de condensado através da perna de dreno

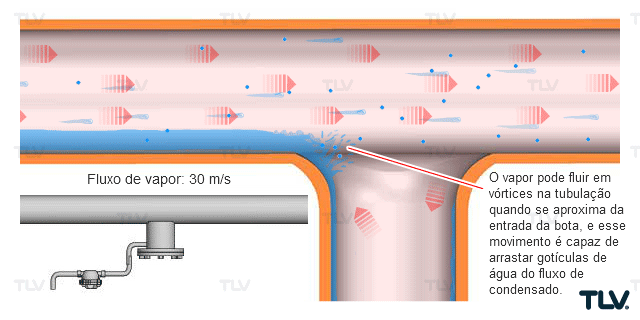

Gotas de água contidas no vapor são arrastados e passam diretamente pela perna de dreno devido à alta velocidade do fluxo de vapor/ar.
Impacto negativo das quedas de condensado na tubulação
Tubulação de vapor
Cotovelos de tubulação
Gotas de água podem causar a formação de furos através da erosão por LDI sobre os cotovelos das tubulações.
Aplicação com aquecimento direto
Gotas de água podem causar defeitos no produto quando entrarem em contato direto com o produto que está sendo aquecido, ou reduzir a qualidade de aquecimento / eficiência ao entrar em contato com as superfícies de aquecimento.
Tubulação de ar
Sopradores de ar
gotas de água em uma linha de ar comprimido pode causar defeitos de produto quando entrarem em contato direto com o produto.
Cilindros pneumáticos
gotas de água em cilindros de ar podem afetar o movimento do pistão ou causar danos a outros componentes, o qual pode levar à quebra do equipamento.
