Wofür wird ein Trockner benötigt?
Mitgerissene Kondensattröpfchen werden nicht ausgetragen
Leitungsentwässerungen sind so konzipiert, dass sie einen großen Teil des in der Leitung anfallenden und am Boden mitgeführten Kondensats ableiten können. Fein verteilte Kondensattröpfchen im Dampf- oder Luftstrom werden jedoch hiervon nicht erfasst.

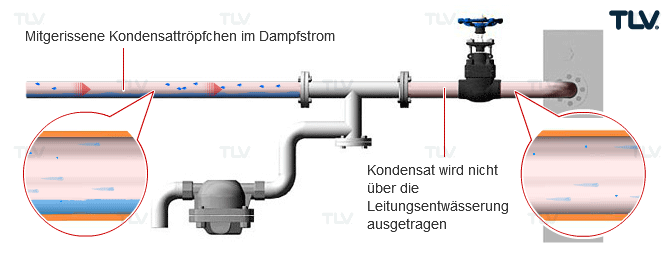

Leitungsentwässerungen mit Kondensatsammelstutzen allein können nicht mitgerissene Kondensattröpfchen aus dem Dampf- oder Druckluftstrom ableiten.

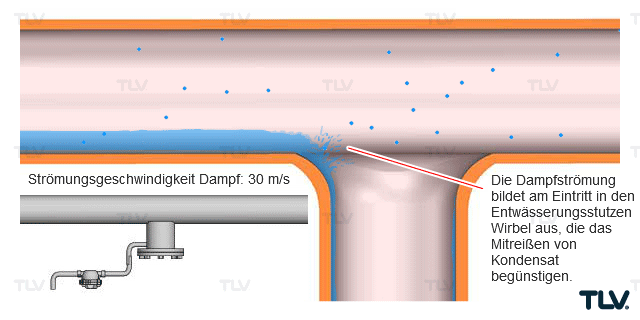

Schnittbild einer Leitungsentwässerung mit Kondensatsammelstutzen.

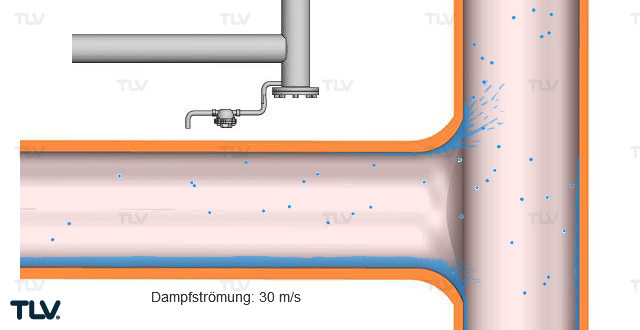

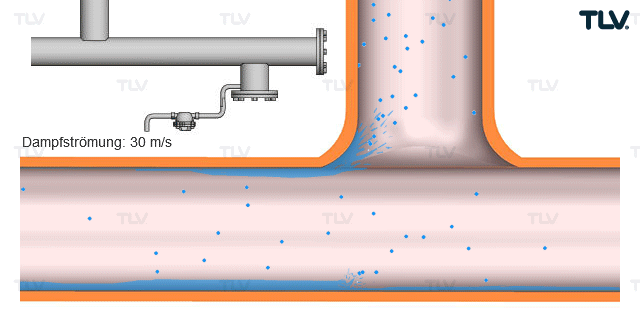

Mitgerissene Kondensattröpfchen im Dampf- oder Druckluftstrom passieren die Entwässerungsstelle aufgrund der hohen Strömungsgeschwindigkeit ungehindert. Die Leitungsentwässerung bleibt dafür wirkungslos.
Negative Auswirkungen von Kondensattröpfchen in Dampfprozessen
Rohrbögen
Wassertröpfchen können zur Bildung von Lochfraß durch Erosion an Rohrbögen führen.
Anwendung mit Direktbeheizung
Wassertröpfchen können zu Produktionsauschuss oder Qualitätsmängeln führen, wenn sie direkt mit dem Produkt in Kontakt kommen oder die Wärmeübertragung an Heizflächen verschlechtern.
Negative Auswirkungen von Kondensattröpfchen in Druckluftanwendungen
Luftgebläse
Wassertröpfchen in einer Druckluftleitung können zu Produktionsauschuss oder Qualitätsmängeln führen, wenn sie direkt mit dem Produkt in Kontakt kommen.
Druckluftzylinder
Wassertröpfchen in Druckluftzylindern können die Bewegung von Kolben beeinträchtigen oder andere Teile beschädigen, was zum Ausfall von Anlagenteilen führen kann.
