유체 제어 장비
사이클론 세퍼레이터 (트랩 별도)
DC7
세퍼레이터가 필요한 이유
유속이 빠른 유체에 포함되어 있는 응축수는 포트를 통과 하기 때문에 전량 배출되지 않습니다.
드레인 포트는 유체중의 응축수를 배출하기 위해서 구성 됩니다. 유체중의 응축수가 포트내부로 들어와 배출되는 방식 입니다.
이 수적은 밸브 혹은 배관에서 에로죤과 부식을 일으키는 것은 물론이며 가열온도의 편차, 직접가열제품에 있어서는 제품불량이 발생합니다. 따라서 증기를 사용함에 있어서는 최대한 수적을 제거한후 사용해야 합니다.

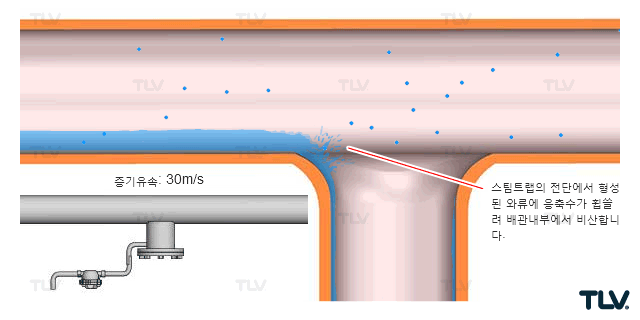

드레인 포트의 내부

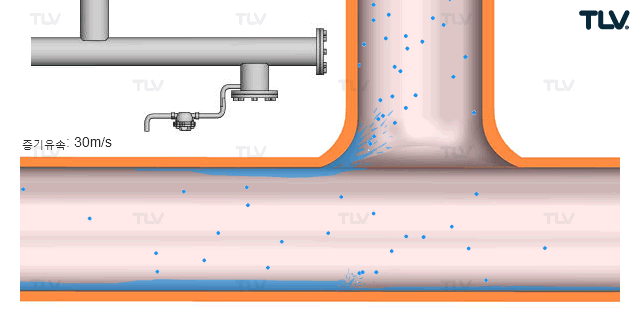

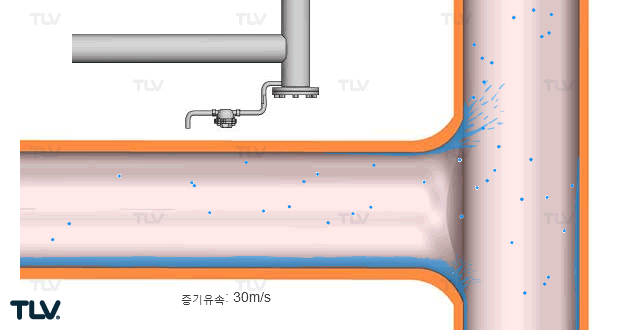

유체에 포함되어 있는 응축수 및 수적은 유체의 속도에 딸려 드레인 포트를 넘어가 버리는 경우가 발생합니다.
배관 내 물방울로 인한 문제
증기 배관
배관 엘보
수적은 배관과 밸브에 에로죤을 일으켜 핀홀을 발생 시킵니다.
직접 가열 장치
수적은 직접가열의 경우 제품의 불량을 일으키며 간접가열의 경우에도 가열효율 및 품질을 저하 시킵니다.
공기 배관
에어 블로우
제품과 접촉하는 압축에어의 경우 수적이 포함되어 있을 경우, 제품자체에 영향을 미칩니다.
공기식 실린더
에어실린더 내부의 수적은 피스톤의 움직임에 영향을 미쳐 기기의 손상/부품의 고장의 원인이 됩니다.
