Equipamento de controle de fluidos
Separadores Tipo Ciclone para Vapor (com Purgador Integrado)
Série DC
Por que um separador é necessário
Condensado contido não é totalmente descarregado
Drenagens de linha são projetadas para remover uma porção considerável de condensado fluindo através da tubulação - o qual tenham caído para fora do fluxo de vapor ou ar, mas não podem remover as gotas de água que estão inseridas no próprio fluxo.
Estas gotas de água podem levar a problemas como erosão de componentes das válvulas e tubulações através do impacto das gotas de líquido (liquid droplet impingement - LDI) e também aos produtos defeituosos devido à geração de pontos frios nas superfícies aquecidas por vapor, ou devido ao contato direto com os produtos. Em processos aquecidos por vapor, a espessura do filme de água reduz significativamente o aquecimento, portanto quanto maior for a remoção da água do sistema, maior e mais efetivo será o benefício total.
Visão em corte da descarga de condensado através da perna de dreno
Gotas de água contidas no vapor são arrastados e passam diretamente pela perna de dreno devido à alta velocidade do fluxo de vapor/ar.
Impacto negativo das gotas de condensado em processos de vapor
Cotovelos de tubulação
Gotas de água podem causar a formação de furos através da erosão por LDI sobre os cotovelos das tubulações.
Aplicação com aquecimento direto
Gotas de água podem causar defeitos no produto quando entrarem em contato direto com o produto que está sendo aquecido, ou reduzir a qualidade de aquecimento / eficiência ao entrar em contato com as superfícies de aquecimento.

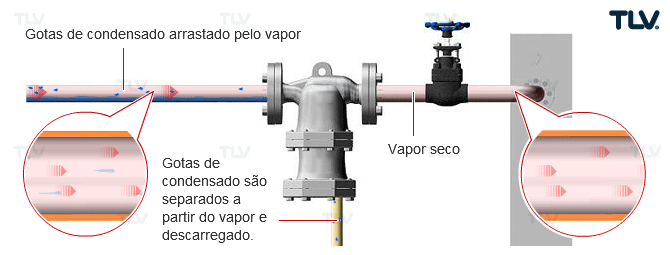

Separando o condensado a partir do vapor
Série DC: Separação com 98% de eficiência
Condensado contido no vapor é removido mecanicamente utilizando um separador de vapor.
Visõ em corte do separador série DC
Gotas de água contidas no fluxo são arrastadas à alta velocidade ao longo da parte inferior do separador através da força centrífuga e mudança direcional abrupta, e então são descarregadas através do purgador de vapor incorporado.
Separador ciclônico
Os separadores da série DC utilizam um separador ciclônico para separar e remover gotas de água a partir do vapor e do ar, com eficiência de 98%. Força centrífuga de alta velocidade e mudanças direcionais são os fatores chaves que permitem a separação de alto nível.
Purgador de boia livre® incorporado
A boia livre® permite descarga contínua do condensado enquanto mantém a vedação precisa do vapor / ar. Essa rápida descarga com projeto livre de acúmulo de condensado é essencial para prevenir o retorno de condensado para o vapor ou ar.

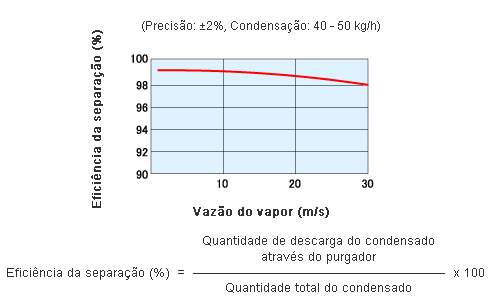

Efeito da taxa de fluxo sobre a eficiência de separação
