Mitgerissene Kondensattröpfchen werden nicht ausgetragen

Leitungsentwässerungen sind so konzipiert, dass sie einen großen Teil des in der Leitung anfallenden und am Boden mitgeführten Kondensats ableiten können. Fein verteilte Kondensattröpfchen im Dampf- oder Luftstrom werden jedoch hiervon nicht erfasst.

Leitungsentwässerungen mit Kondensatsammelstutzen allein können nicht mitgerissene Kondensattröpfchen aus dem Dampf- oder Druckluftstrom ableiten.

Diese Wassertröpfchen können zu Problemen wie Erosion an Armatuen und Rohrleitungen führen. Außerdem kann es zu Produktionsasuschuss oder Qualitätsmängeln kommen, wenn Heizflächen aufgrund eines starken Kondendsatfilms durch Nassdampf ungleich beheizt werden oder bei Direktbedampfung die Wassertröpfchen direkt mit dem Produkt in Kontakt kommen. Bei dampfbeheizten Prozessen hat ein starker Kondensatfilm einen negativen Einfluss auf den Wärmeübergang an der Heizfläche und führt damit zu einer reduzierten Wärmeleistung. Durch die Eliminierung von Wassertröpfchen aus dem Heizdampf kann die maximale Wärmeleistung genutzt werden.

Schnittbild einer Leitungsentwässerung mit Kondensatsammelstutzen.

Mitgerissene Kondensattröpfchen im Dampf- oder Druckluftstrom passieren die Entwässerungsstelle aufgrund der hohen Strömungsgeschwindigkeit ungehindert. Die Leitungsentwässerung bleibt dafür wirkungslos.

DC-Serie: Bis zu 98% Abscheideleistung

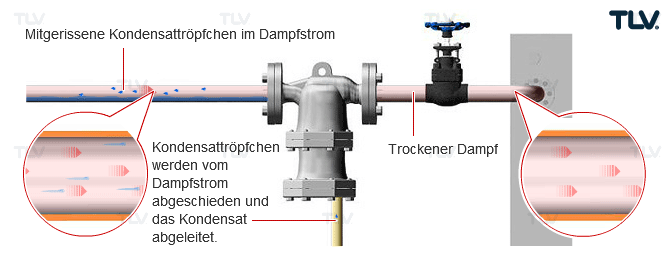

Im Dampfstrom mitgerissenes Kondensat wird durch den Einsatz eines Dampftrockners mechanisch abgeschieden.

Schnittbild eines Zyklontrockners der DC-Serie

Mitgerissene Wassertröpfchen werden bei hoher Geschwindigkeit durch die Zentrifugalkraft und abrupte Strömungsumlenkung in den unteren Bereich des Abscheidergehäuses getrieben, von wo aus das gesammelte Kondensat durch den integrierteren Kondenatableiter ausgetragen wird.

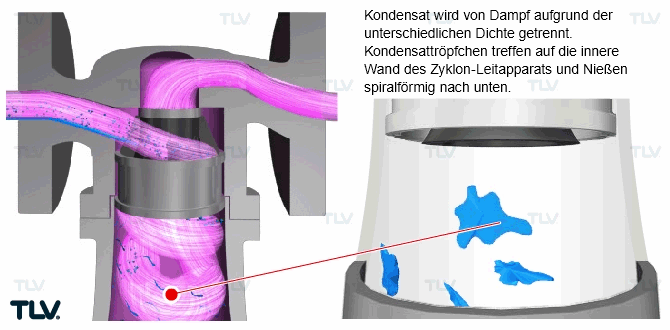

Zyklonabscheider

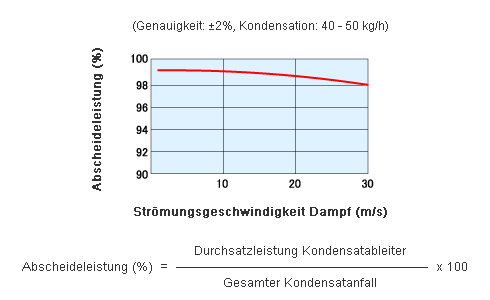

Die Trockner der DC-Serie verwenden einen Zyklonabscheider, um Wassertröpfchen aus Dampf und Druckluft mit einem Wirkungsgrad von bis zu 98% abzuscheiden. Die Zentrifugalkraft bei hoher Geschwindigkeit und Strömungsumlenkungen sind die Hauptfaktoren, die zu dieser hohen Abscheideleistung führen.

Integrierter Freischwimmer-Kondensatableiter

Der Freischwimmer-Kondensatableiter ermöglicht eine kontinuierliche Entwässerung, wobei eine geringe Wasservorlage über dem Ventilsitz jederzeit einen dampf- bzw. luftdichten Abschluss gewährleistet. Die unmittelbare, rückstaufreie Kondensatableitung führt dazu, dass Kondensat nicht wieder mit dem Dampf- oder Luftstrom mitgerissen werden kann.
