Знаете ли вы, что нет прямой зависимости между номинальным диаметром конденсатоотводчика и его пропускной способностью? В большинстве механических конденсатоотводчиков именно размер сопла, а не диаметр соединения, определяет объем удаляемого конденсата.

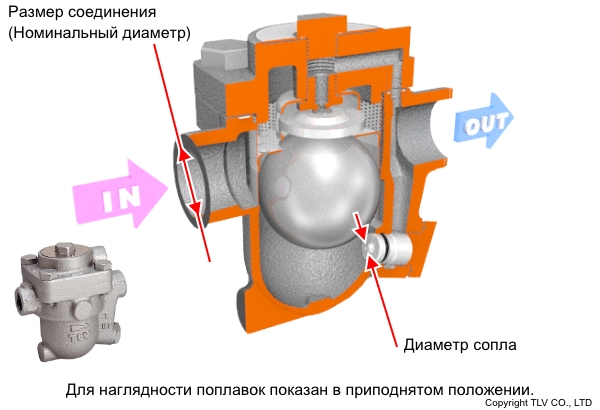

Сопло – это отверстие выпускного клапана конденсатоотводчика, которое намного меньше внутреннего диаметра подключенного трубопровода. Например, в конденсатоотводчике TLV Free Float® с номинальным диаметром 15 мм присоединительный трубопровод также имеет диаметр 15 мм, однако сопло выпускного клапана может быть всего 2–3 мм или даже меньше.

Несмотря на малый размер, сопло существенно влияет на баланс между пропускной способностью конденсатоотводчика и его максимальным рабочим давлением. Узнайте больше о взаимосвязи этих параметров, а также о двух силах, действующих внутри конденсатоотводчика, и выборе номера сопла.

Сократите время запуска
с TLV Free Float®

Помимо компактных размеров, непрерывного отвода конденсата и высокой пропускной способности, паровые конденсатоотводчики серии JX оснащены X-элементом для мощного автоматического удаления воздуха.

Трубопроводы обычно рассчитываются на двухфазный поток (конденсат + пар), однако сопло конденсатоотводчика должно быть рассчитано только на объем конденсата. Поэтому даже относительно большие объемы конденсата могут эффективно удаляться через удивительно маленькое отверстие.
