Основы отвода конденсата

Конденсатоотводчики и сопла. Часть 2



Что такое номер сопла?

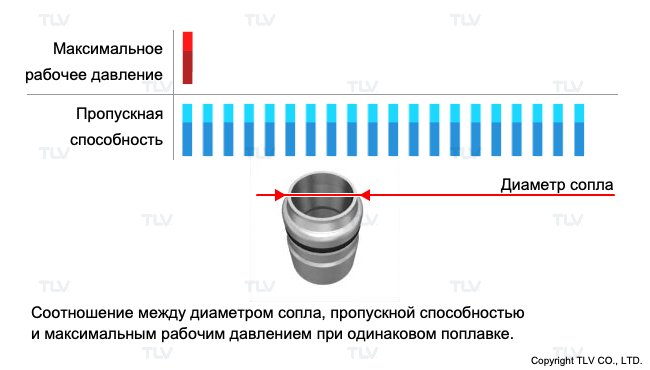

Чем выше номер сопла, тем меньше его диаметр. На первый взгляд это может показаться нелогичным. Однако при более внимательном рассмотрении становится ясно, в чём заключается логика такого обозначения.

В конденсатоотводчиках Free Float® TLV номер сопла указывает на максимальный перепад давления в кг/см² (бар), при котором конденсатоотводчик способен отводить конденсат. Например, сопло №10 рассчитано на перепад давления до 10 кг/см² (10 бар). Чем выше этот номер, тем выше давление, при котором можно использовать данное сопло для отвода конденсата. Однако для работы при более высоком перепаде давления необходимо уменьшение диаметра отверстия, что, в свою очередь, снижает пропускную способность при заданном рабочем перепаде давления.



Силы, воздействующие на открытие и закрытие клапана

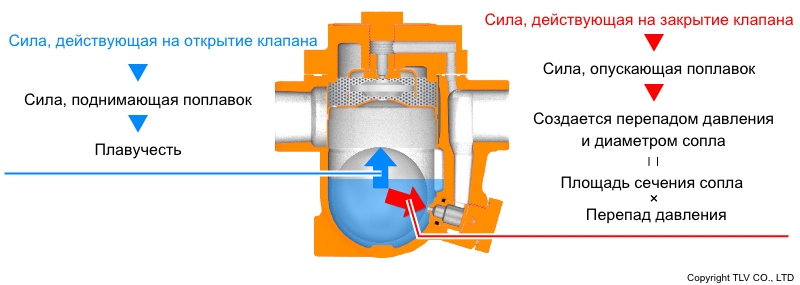

При выборе диаметра сопла необходимо учитывать две силы, действующие внутри конденсатоотводчика со свободноплавающим поплавком Free Float®: силу, открывающую клапан, и силу, закрывающую его.

Принцип действия конденсатоотводчика со свободноплавающим поплавком основан на силе плавучести.

Эта сила поднимает поплавок, который сам по себе является клапаном. Когда поплавок отрывается от седла, клапан открывается. Иными словами, сила плавучести — это сила, открывающая клапан. Если предположить, что удельный вес конденсата остаётся постоянным, то сила плавучести определяется объёмом погружённой части поплавка. Таким образом, сила плавучести достигает своего максимума, когда поплавок полностью погружён, и для данного поплавка невозможно получить большую силу, открывающую клапан.

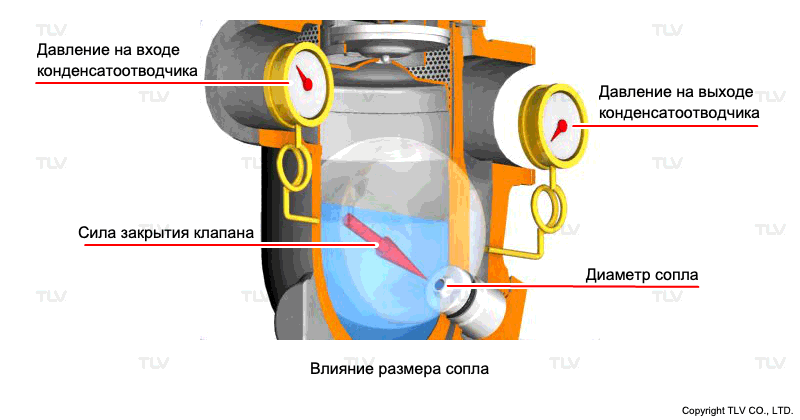

Напротив, сила, действующая на закрытие клапана, — это сила, которая создается диаметром сопла и разницей между давлениями перед соплом и за ним. Аналогичное явление наблюдается при сливе воды из ванны с пробкой: если пробка приближается к отверстию, поток воды может втянуть её обратно, перекрыв слив. Такая же сила действует внутри конденсатоотводчика Free Float®.

Эта сила рассчитывается как произведение перепада давления на площадь отверстия (площадь сечения сопла). При постоянном диаметре сопла увеличение перепада давления увеличивает силу, закрывающую клапан. И наоборот, при фиксированном перепаде давления увеличение диаметра сопла также увеличивает силу, закрывающую клапан.

При постоянном диаметре сопла увеличение перепада давления увеличивает силу, закрывающую клапан.

При фиксированном перепаде давления увеличение диаметра сопла также увеличивает силу, закрывающую клапан.



Подбор номера сопла

Сила, открывающая клапан, имеет верхний предел (ограниченный размером поплавка), тогда как сила, закрывающая клапан, может изменяться в зависимости от рабочего давления. Если сила закрытия слишком велика, клапан может оставаться закрытым, и конденсат не будет отводиться. Чтобы компенсировать это ограничение, связанное с рабочим давлением, предусмотрен выбор различных номеров сопел, рассчитанных на разные максимальные перепады давления.


Заключение
ЦельУвеличить пропускную способностьУвеличить максимальное рабочее давление
МетодУвеличить диаметр сопла (меньший номер сопла)Уменьшить диаметр сопла (больший номер сопла)
ПоследствиеУменьшение предельного рабочего давленияУменьшение пропускной способности

Таким образом, даже для одной и той же модели конденсатоотводчика предусмотрены варианты выбора между максимально допустимым рабочим перепадом давления и пропускной способностью. Уменьшение предельного рабочего давления позволяет достичь большей производительности по отводу конденсата, тогда как снижение пропускной способности даёт возможность работать при более высоком давлении.
