蒸汽疏水阀问题

防止滞流的方法

在接下来的章节中,我们将讨论如何避免换热器产生滞流。有关于滞流是如何发生和其危害的,请点击: “滞流”是什么?

如何防止设备滞流?

滞流通常在当疏水阀等排水设备的入口(一次)压力小于出口(二次)压力时发生,冷凝水积存在设备内部无法排出。如果希望冷凝水正常排放,入口压力则必须大于出口压力。

理论上,我们有两种方法可以消除滞流:

  • a. 增加一次(入口)压力,或者
  • b. 降低二次(出口)压力

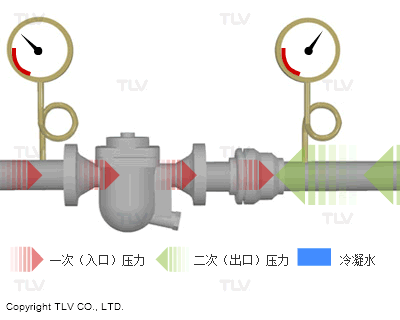

疏水阀工作压差的影响

防止滞流的方法

滞流问题可以通过增加入口压力或降低出口压力来解决。

增加入口压力

通过下列方法中的其中一种,去改变系统配置就可以达到提升入口压力的目的:

  • 动力机械泵/疏水阀(例如使用PowerTrap® GT)
  • 冷凝水排至闪蒸罐后使用机械泵回收(例如使用PowerTrap® GP)
  • 冷凝水排至闪蒸罐后使用电动泵回收

当使用一台普通机械泵或内置疏水阀的动力机械泵时,通过蒸汽或压缩空气等作为动力源,提升疏水设备一次(入口)压力,使之超过二次(出口)压力,将积存的冷凝水排出。动力蒸汽或空气所具备的压力可以帮助疏水,避免积存。

实例:

动力机械泵/疏水阀

防止滞流的方法

安装一台内置疏水阀的动力机械泵(例如PowerTrap® GT)后,从系统中的高压部分引入动力源,帮助冷凝水迅速从设备(换热面)中排出。这种类型的泵/疏水阀不会产生任何气蚀。

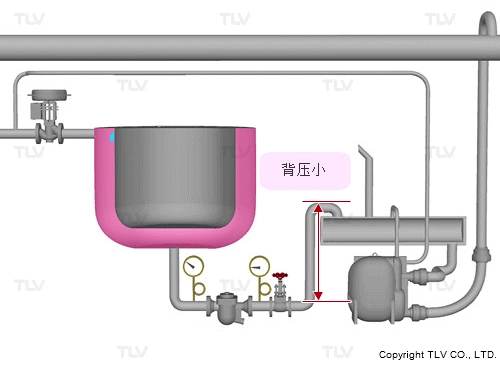

机械泵

防止滞流的方法

安装一台机械泵(例如PowerTrap® GT),由于疏水阀的二次压力降低,冷凝水就可以排放至闪蒸罐。在动画中所使用的是使用一台泵将冷凝水打至较高位置。这种类型的泵也不会产生气蚀。
电动泵

防止滞流的方法

安装一台电动泵,由于疏水阀二次压力降低,冷凝水就可以正常排出。动画所示的是使用一台泵将冷凝水回收至较高位置。当使用一台电动泵时,则需要考虑到气蚀问题。可TLV防气蚀的CP-S或CP-N。

降低出口压力

使用一台真空泵可以降低出口压力。当使用真空泵时,疏水阀后端管道(冷凝水回收管线)会降至负压,这样就能保持疏水阀所需的工作压差。

实例:

真空泵

防止滞流的方法

当使用真空泵时,疏水阀出口压力会小于入口压力,冷凝水能正常排出。根据真空泵的排量,一台泵可以处理一台或多台设备的冷凝水。

选用哪种方式还应视发生滞流的原因、工况、设备特性和数量而定。因此我们强烈建议您在作最终决定之前应先委派经验丰富的技术人员到现场进行实际评估。
