蒸汽基础

疏水阀在泄漏蒸汽吗?

您想要了解疏水阀出口端为什么会产生汽状云雾吗?这些无声的气体可能是生蒸汽,也有可能只是简单的闪蒸汽。本文的目的是帮助您了解它们,并有效的区分两者之间的细微差别。

生蒸汽 Vs. 闪蒸汽

“生蒸汽”往往都是无色的,当疏水阀泄漏时,这些无色的气体会在离出口管道一段距离后才变的可见,并带有很高的速度和力。但如果产生的气体看起来速度较低,并且在管道出口就可以看到,那就很有可能是“闪蒸汽”。快速检查疏水阀的运行状态就能确认这2种情况。

疏水阀排水至大气

Alt Text

冷凝水排放至大气会由于闪蒸现象产生一定量的汽状云雾。

不幸的是,我们经常遇到看到汽状云雾就误判断疏水阀泄漏,而不去检查疏水阀。而事实上其实这些云雾是疏水阀排出的少量而高温的冷凝水在低压情况下再次闪蒸所产生的液滴。

疏水阀出口产生的汽状云雾是如何产生的?

冷凝水管道的压力通常都高于大气压力,因此当冷凝水排放至大气后,由于压差的关系,有部分冷凝水立即蒸发,这种现象就是我们所熟知的闪蒸现象。

冷凝水排放过程中的闪蒸现象

Alt Text

冷凝水排出阀嘴时,部分冷凝水由于压力差蒸发(闪蒸,见图示)

当再次蒸发的蒸汽(闪蒸汽)在空气中冷凝,就会形成在空中漂浮的微小水珠,这就是在疏水阀后端出现的汽状云雾。由于疏水阀入口和出口的压力差,疏水阀在排出热水的时候总是会产生这样的闪蒸汽。

闪蒸汽(带有一定的速度和力)和生蒸汽泄漏的现象是不同的。因为当一台疏水阀泄漏,疏水阀排出的主要流体是高压力的蒸汽,肉眼比较难以看见。但从另一方面来讲,泄漏时也会带有闪蒸汽,但只有少部分的高压冷凝水会由于压降产生闪蒸现象。

产生多少气体才是超过常理的?

由于闪蒸汽和水的比容相差1500倍甚至更多,因此闪蒸汽看起来都有很大的量。另外,在高压下的冷凝水通常有很高的温度,这样就会提高闪蒸汽所占的比例,导致您看到的闪蒸汽量超过您的想象。

举例来说:

如果一台疏水阀按10kg/h的速度向大气中排放1.0MPaG的冷凝水,产生闪蒸汽的量就是1.6kg/h。相当于接近2.7m3的体积的气体(相当于2个大浴缸)。 由于闪蒸汽还会继续扩散,直至形成气体云雾,一致体积继续扩大。在这种情况下请注意,这不是蒸汽泄漏,而是由于冷凝水闪蒸形成的闪蒸汽。

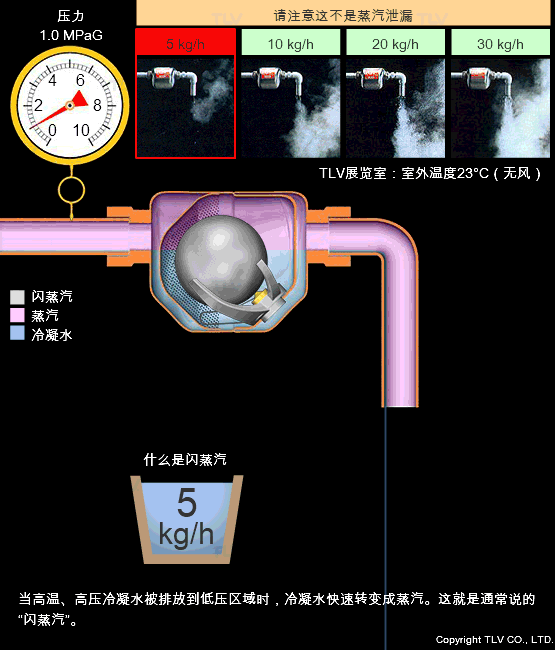

疏水阀正常疏水现象演示

安装在主管的自由浮球式疏水阀

Alt Text

简而言之,一个运行的疏水阀可能看起来像是在泄漏蒸汽,实际上则是由于疏水阀排出的高温冷凝水闪蒸形成的汽状云雾(闪蒸汽)。并且由于冷凝水流量的不同,闪蒸汽的量也会同样发生变化。当您不确定疏水阀是否是泄漏时,我们推荐您去检查疏水阀是否运行正常。

其他注意点

需要特别注意的是,部分类型的疏水阀(类似与双金属式)可能会被设计或设定成排放过冷冷凝水。过冷的冷凝水排放时会显著减少闪蒸汽的量,但这些疏水阀通常都需要较长的冷却管道,并会积存大量的冷凝水。在蒸汽主管或高温的伴热管线中不推荐使用这样的配置。虽然这些类型的疏水阀产生的闪蒸汽量小于过冷较小甚至没有过冷度的疏水阀,但出于安全和可靠性的考虑,在主管和高温伴热的工况中还是建议使用没有过冷度的疏水阀。

关于闪蒸汽更多的信息,请参阅: 闪蒸汽
