蒸汽基础

蒸汽系统排空气阀

排出蒸汽设备中的空气一文中,我们基本都在讨论空气和蒸汽的密度和如何在蒸汽系统中设置排空气点位置的。在下文中,我们将介绍用于蒸汽系统的排空气阀。

如何将热空气排除出蒸汽系统

通常我们建议安装压力平衡式的排空气阀来排出蒸汽系统中的热空气。虽然仍有很多人使用双金属排气阀,但我们却不推荐其用来在蒸汽系统中排出热空气。原因是这些阀门的启闭温度多多少少的被限制住了。压力平衡式的排空气阀则完全不同,它始终在低于饱和蒸汽温度几度的范围内启闭。这样就可以不去关心蒸汽压力,而随时排出管道、设备内的热空气了。

压力平衡式(X元件)排空气阀

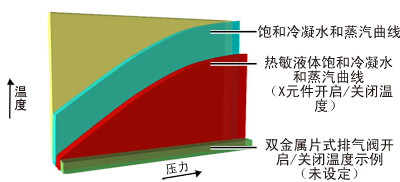

压力平衡式(X元件)排空气阀图表

Alt Text

压力平衡式排空气阀的X元件是含有酒精的混合物。这种混合物的沸点很精密的被设定在饱和蒸气温度以下几度内。当感应周围温度上升到设定值后,元件内的混合液体就开始沸腾气化,并扩大体积,推动阀嘴关闭阀门。这种原理使得阀门能快速对温度作出反应,防止蒸汽吹放。

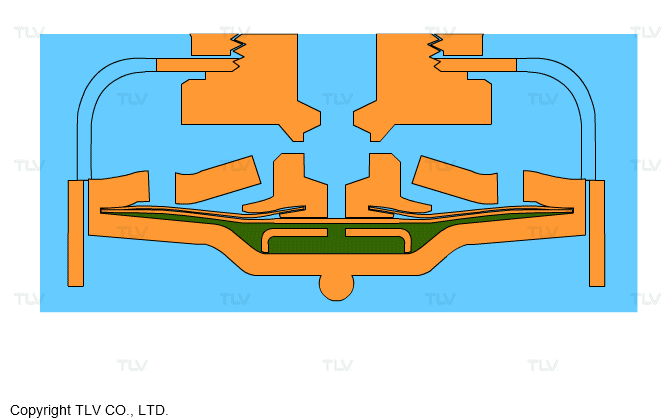

X元件机制

Alt Text

X元件是一个含有热敏液体的多膜片阀,它可以在水沸点以下的几度内自动开启和关闭,保证在不泄漏蒸汽的情况下排出空气或不凝性气体。
蒸汽排空气阀的运行原理(LA21)



在设备启动阶段,X元件始终处于开启状态,此次它可以大量的排出空气,大幅减少设备的启动时间。当蒸汽开始流入,X元件就会快速关闭。如果温度始终接近饱和蒸汽温度,阀将不会开启。但如果空气进入导致温度下降,阀门就会再次打开将空气快速排出。

在设备启动阶段,把设备内部的热空气和不凝性气体排出是非常重要的。举例来说,由于锅炉原水处理效果不佳而产生的二氧化碳或不凝性气体会在在设备正常运行过程中被释放出来。除此之外,停机时残留在设备内部的空气会被蒸汽加热,降低蒸汽压力并影响热传递。如果这些空气和/或不凝性气体没有完全排除干净,换热工艺的效率就会大大降低。因此,排空气阀在蒸汽系统中就显得尤为重要。

当蒸汽系统内部比较复杂,或疏水阀排空气能力不足时(例如在设备启动时),排空气阀就显得尤其重要。在选择排气阀时,应该优先选择压力平衡式,而非双金属式的。并且请将它们安装在系统开启时蒸汽容易将空气推送到的区域。
