Válvulas Check
Serie CK
Válvulas de retención para vapor y otros fluidos
La serie de válvulas CK de TLV son ideales para casi todo tipo de fluidos de proceso, con su gran desempeño ya sea en tuberías verticales u horizontales y su mecanismo rápido de apertura-cierre.
- CK3M/CK3T/CK3R
Seleccione entre los 3 tipos de superficie de sellado, dependiendo de la temperatura y tipo de fluido. - CKF3M/CKF3R
Válvula de retención con cuerpo de construcción wafer (sin bridas) que es insertada entre finales de tubería (Bridas) - CK3MG/CKF3MG/CKF3RG
Disco con guía de centrado y area de flujo grande que asegura durabilidad y capacidad superiores
Selecciona la válvula de retención cuyas características se adapten a cada aplicación.
CK Series Check Valves Foletto (Inglés)
Beneficios y características
Prevensión Confiable de Contraflujo
- Previenen mecánicamente el contraflujo.
- El asiento de la válvula proporciona sello hermético extremo.
Fácil de Usar
- No hay restricciones en su orientación (horizontal ó vertical).
- Después de que la válvula ha cerrado, esta vuelve a abrir a la menor presión diferencial.
Larga Vida de Servicio
- Diseño único de TLV con guía de centrado del disco (CK3MG, CKF3MG, CKF3RG) ofrecen mayor durabilidad.
Areas de aplicación
Adecuadas para utilizarse en las siguientes aplicaciones:
- CK3M, CKF3M, CK3MG, CKF3MG (asiento metálico) - vapor.
- CK3T (Asiento de teflón Teflón (PTFE)) – Vapor, agua caliente.
- CK3R, CKF3R, CKF3RG (Asiento de Nitrilo ó goma) – gases no peligrosos, aire, agua caliente, agua, etc.
Conexión roscada
CK3M/CK3T/CK3R: Seleccionar entre 3 tipos de superficie de sellado, dependiendo de la temperatura y tipo de fluido.
Fluidos aplicables | TMO (°C) | Superficie de Sellado | Modelo | Foto | Especificaciones |
---|---|---|---|---|---|

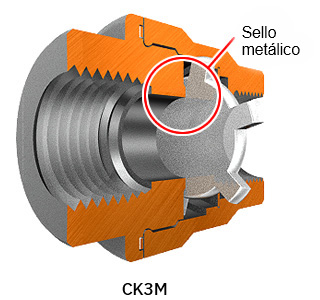

Vapor | 220°C | Metal | CK3M | ![]() |
|

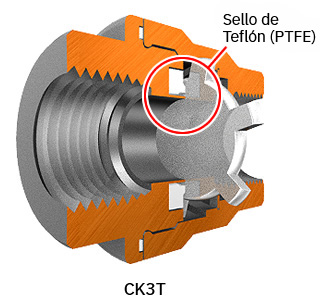

Vapor, Agua caliente | 185°C | Teflón (PTFE) | CK3T | ||

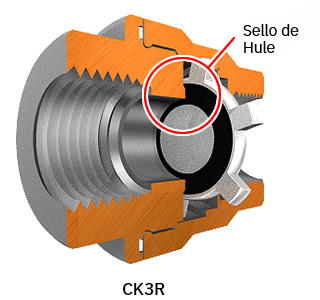

Aire, Agua caliente, Agua | 90°C | Nitrile Rubber (Hule de Nitrilo (NBR)) | CK3R |
![]() |
![]() |
![]() |

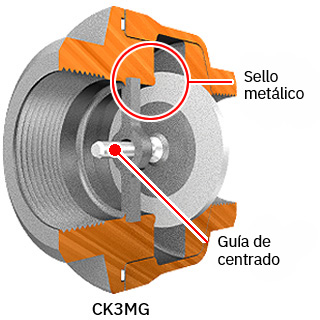

CK3MG: Disco con guía de centrado y area de flujo grande que asegura durabilidad y capacidad superiores
Fluidos aplicables | TMO (°C) | Superficie de Sellado | Modelo | Foto | Especificaciones |
---|---|---|---|---|---|
Vapor, Agua caliente, Agua | 220°C | Metal | CK3MG | ![]() |
Especificaciones |
![]() |
Construcción wafer (sin bridas)
CKF3M/CKF3R: Compact stainless steel check valves
Fluidos aplicables | TMO (°C) | Superficie de Sellado | Modelo | Foto | Especificaciones |
---|---|---|---|---|---|

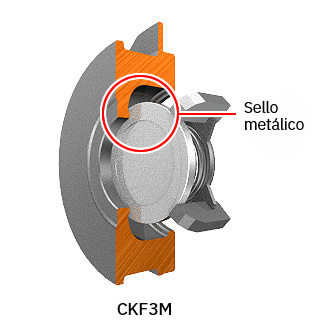

Vapor, Agua caliente, Agua | 350°C | Metal | CKF3M | ![]() |
Especificaciones |

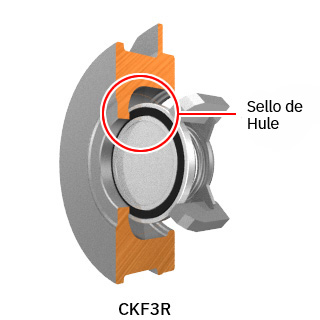

Aire, Agua caliente, Agua | 150°C | Vitón (FPM) | CKF3R |
![]() |
![]() |

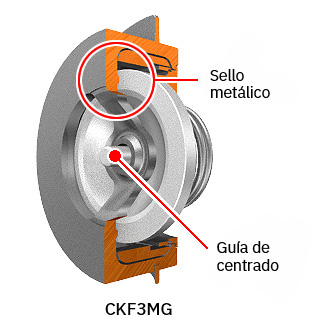

CKF3MG/CKF3RG: Disco con guía de centrado y area de flujo grande que asegura durabilidad y capacidad superiores
Fluidos aplicables | TMO (°C) | Superficie de Sellado | Modelo | Foto | Especificaciones |
---|---|---|---|---|---|
Vapor, Agua caliente, Agua | 350°C | Metal | CKF3MG | ![]() |
Especificaciones |

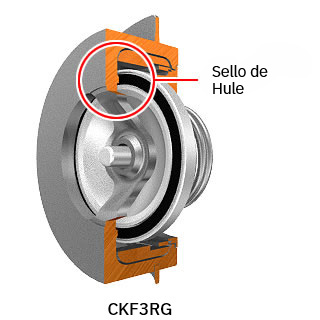

Aire, Agua caliente, Agua | 150°C | Vitón (FPM) | CKF3RG |
![]() |
![]() |
Detalles de productos
Modelo | Foto | Conexión | Material del Cuerpo | Fluidos aplicables | PMO (barg) | Presión diferencial mínima de Apertura (bar)* | TMO (°C) | Superficie de Sellado | ||
---|---|---|---|---|---|---|---|---|---|---|
CK3M | ![]() |
Roscada | Latón | Vapor | 10 | 0.02 | 220 | Metal | Especificaciones | Manual (Inglés) |
Bronce | ||||||||||
Fundición de acero inoxidable | 21 | |||||||||
CK3T | Roscada | Latón | Vapor Agua caliente |
10 | 0.02 | 185 | Teflón (PTFE) | |||
Bronce | ||||||||||
Fundición de acero inoxidable | 16 | |||||||||
CK3R | Roscada | Latón | Aire Agua caliente Agua |
10 | 0.02 | 90 | Hule de Nitrilo (NBR) | |||
Bronce | ||||||||||
Fundición de acero inoxidable | 16 | |||||||||
CK3MG | ![]() |
Roscada | Fundición de acero inoxidable | Vapor Agua caliente Agua |
21 | 0.01 | 220 | Metal | Especificaciones | Manual (Inglés) |
CKF3M | ![]() |
Wafer | Fundición de acero inoxidable | Vapor Agua caliente Agua |
30 | 0.02 | 350 | Metal | Especificaciones | Manual (Inglés) |
CKF3R | Wafer | Fundición de acero inoxidable | Aire Agua caliente Agua |
16 | 0.02 | 150 | Vitón (FPM) | |||
CKF3MG | ![]() |
Wafer | Fundición de acero inoxidable | Vapor Agua caliente Agua |
30 | 0.01 | 350 | Metal | Especificaciones | Manual (Inglés) |
CKF3RG | Wafer | Fundición de acero inoxidable | Aire Agua caliente Agua |
16 | 0.01 | 150 | Vitón (FPM) |
- PMO = Presión Máxima de Operación
- TMO = Temperatura Máxima de Operación
Siempre verifique las especificaciones en formato PDF para obtener las especificaciones disponibles en su región.
