Dampf- und Kondensatarmaturen, Regelventile
Rückschlagventile
CK Series
Für die Verwendung mit Dampf, Wasser oder Luft
Rückschlagventile in Bauweise mit Ventilteller und Rückhaltefeder zum Einbau in horizontale und vertikale Leitungen, für Dampf und andere Fluide.
Vorteile und Besonderheiten
- Ventilsitz sorgt für dichten Abschluß.
- Leichter Ventilteller für rasche Betätigung
- Geringer Druckverlust
- Komplett aus Edelstahl (CK3M/CK3T/CK3R auch in Bronze oder Messing erhältlich)
Zuverlässiger Schutz vor Rückschlag
- Rückschlagventil mit mechanischer Funktionsweise.
Schließt hervorragend dicht ab.
Einfache Handhabung
- Installation ist in allen Lagen und Durchflussrichtungen möglich (horizontal und vertikal).
- Wiederöffnung des Ventil schon bei sehr geringem Differenzdruck.
Lange Lebensdauer
- Die TLV-eigene zentrale Führung des Ventiltellers (CK3MG, CKF3MG, CKF3RG) sorgt für verlängerte Lebensdauer.
Anwendungen
Geeignet für Anwendungen in Verbindung mit folgenden Sicherheitsventilen:
- CK3M, CKF3M, CK3MG, CKF3MG (Ventildichtung aus Metalll) – Dampf.
- CK3T (Ventildichtung aus PTFE) – Dampf, Heißwasser.
- CK3R, CKF3R, CKF3RG (Ventildichtung aus Nitril- oder Fluorkautschuk) – nichtgiftige Gasse, Luft, Heißwasser, Wasser, usw.
Anschluss-Muffe
CK3M/CK3T/CK3R: Kompakte Rückschlagventile in Muffenausführung, mit 3 verschiedenen Materialien und Dichtungen
Art des Mediums | TMO (°C) | Dichtfläche | Typ | Foto | Produkt-Spezifikationen |
---|---|---|---|---|---|

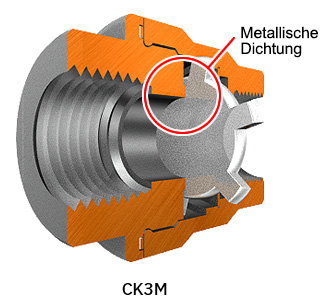

Dampf, | 220℃ | Metall | CK3M | ![]() |
|

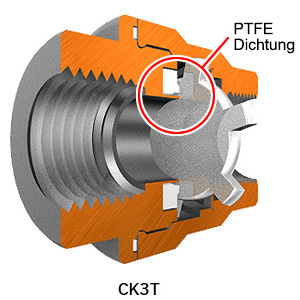

Dampf, heißes Wasser, | 185℃ | PTFE | CK3T | ||

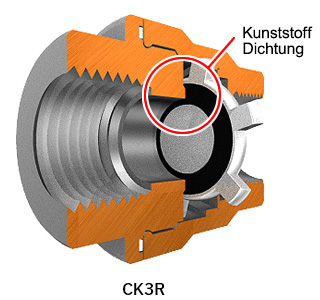

Luft, Wasser, Wasser | 90℃ | Nitrilkautschuk (NBR) | CK3R |
![]() |
![]() |
![]() |

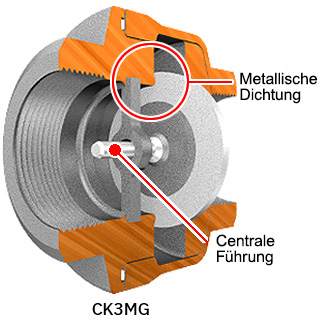

CK3MG: Rückschlagventile mit zentral geführtem Ventilteller, für lange Lebensdauer und hohe Durchsätze
Art des Mediums | TMO (°C) | Dichtfläche | Typ | Foto | Produkt-Spezifikationen |
---|---|---|---|---|---|
Dampf, heißes Wasser, Wasser | 220℃ | Metall | CK3MG | ![]() |
Produkt-Spezifikationen |
![]() |
Zwischenflanschausführung

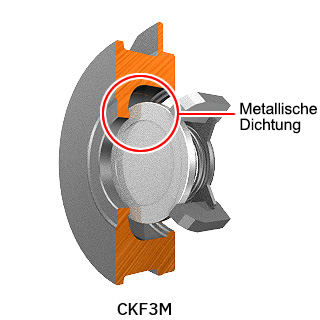

CKF3M/CKF3R: Kompakte Rückschlagventile aus Edelstahl
Art des Mediums | TMO (°C) | Dichtfläche | Typ | Foto | Produkt-Spezifikationen |
---|---|---|---|---|---|
Dampf, heißes Wasser, Wasser | 350℃ | Metall | CKF3M | ![]() |
Produkt-Spezifikationen |

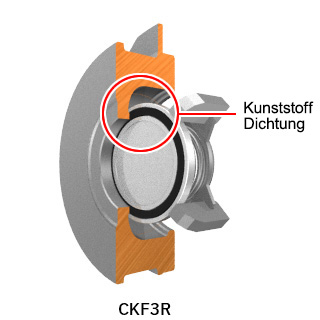

Luft, Wasser, Wasser | 150℃ | Fluorkautschuk (FPM) | CKF3R |
![]() |
![]() |

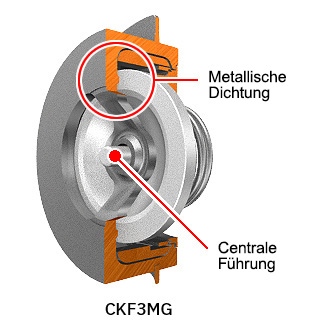

CKF3MG/CKF3RG: Kompakte Rückschlagventile in Zwischenflanschausführung, mit zentral geführtem Ventilteller, für lange Lebensdauer und hohe Durchsätze
Art des Mediums | TMO (°C) | Dichtfläche | Typ | Foto | Produkt-Spezifikationen |
---|---|---|---|---|---|
Dampf, heißes Wasser, Wasser | 350℃ | Metall | CKF3MG | ![]() |
Produkt-Spezifikationen |

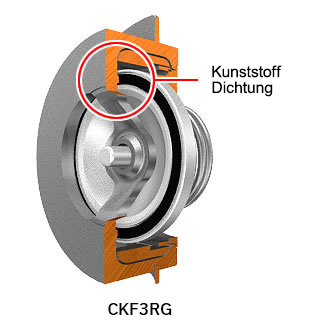

Luft, Wasser, Wasser | 150℃ | Fluorkautschuk (FPM) | CKF3RG |
![]() |
![]() |
Technische Daten
Typ | Foto | Anschluss | Gehäusewerkstoff | Art des Mediums | PMO (barg) | Minimaler Öffnungs-Differenzdruck (bar)* | TMO (°C) | Dichtfläche Material | ||
---|---|---|---|---|---|---|---|---|---|---|
CK3M | ![]() |
Muffe | Messing | Dampf, | 10 | 0.02 | 220 | Metall | Technische Daten | Betriebsanleitung |
Bronze | ||||||||||
Edelstahlguss | 21 | |||||||||
CK3T | Muffe | Messing | Dampf, heißes Wasser, | 10 | 0.02 | 185 | PTFE | |||
Bronze | ||||||||||
Edelstahlguss | 16 | |||||||||
CK3R | Muffe | Messing | Luft, heißes Wasser, Wasser | 10 | 0.02 | 90 | NBR | |||
Bronze | ||||||||||
Edelstahlguss | 16 | |||||||||
CK3MG | ![]() |
Muffe | Edelstahlguss | Dampf, heißes Wasser, Wasser | 21 | 0.01 | 220 | Metall | Technische Daten | Betriebsanleitung |
CKF3M | ![]() |
Zwischenflansch | Edelstahlguss | Dampf, heißes Wasser, Wasser | 30 | 0.02 | 350 | Metall | Technische Daten | Betriebsanleitung |
CKF3R | Zwischenflansch | Edelstahlguss | Luft, heißes Wasser, Wasser | 16 | 0.02 | 150 | FPM | |||
CKF3MG | ![]() |
Zwischenflansch | Edelstahlguss | Dampf, heißes Wasser, Wasser | 30 | 0.01 | 350 | Metall | Technische Daten | Betriebsanleitung |
CKF3RG | Zwischenflansch | Edelstahlguss | Luft, heißes Wasser, Wasser | 16 | 0.01 | 150 | FPM | |||
SR | ![]() |
Kompaktes und robustes Rückschlagventil in Bronze-, C-Stahl- und Edelstahlausführung, für Dampf, Luft, Gase, Wasser und andere Fluide. | Technische Daten | Keine Betriebsanleitung |
- PMO = Maximaler Betriebsdruck
- TMO = Maximale Betriebstemperatur
Die genauen technischen Angaben entnehmen Sie bitte den jeweiligen Datenblättern im pdf-Format.
