유체 제어 장비
체크 밸브
CK 시리즈
수평・수직 배관에 설치 가능한 스프링 디스크식 체크밸브로서 역류방지용 자동밸브
스윙식이나 리프트식 등의 각종 체크밸브가 존재하는 가운데, TLV는 실링성 및 신뢰성이 높은 3종류의 스프링-디스크식 체크밸브를 제공하고 있습니다.
- CK3M/CK3T/CK3R
온도와 유체의 종류에 따라 3가지 방식의 구성 - CKF3M/CKF3R
체크밸브를 배관에 끼워넣는 웨이퍼구조 - CK3MG/CKF3MG/CKF3RG
센터바 가이드방식과 큰 구경으로 뛰어난 내구성과 유량의 확보
각각의 특징에 맞게 선정하여 사용할 수 있습니다.
CK Series Check Valves 컬러 팸플릿 (영어)
제품 특징
- 작은 작동 차압
- 메탈 및 소프트 시트의 선택이 가능하며, 증기, 물, 에어에 사용가능
- 스프링-디스크식으로 큰 사이즈의 제품구성도 가능
- 스테인레스 구조(CK3M/CK3R은 동합금제도 선택가능)
확실한 역류 방지
- 기계적으로 역류를 방지합니다.
- 밸브 실(valve seal)은 기밀한 밀봉성을 가지고 있습니다.
사용의 용이함
- 어떤 장착 방향(수평, 수직)에서도 설치가 가능합니다.
- 밸브가 닫힌 후, 미세한 압력차로 밸브가 열립니다.
긴 수명
- TLV의 독창적인 센터-가이드 방식의 디스크(CK3MG, CKF3MG, CKF3RG)는 매우 뛰어난 내구성을 가지고 있습니다.
적용범위
다음과 같은 용도에 적합 :

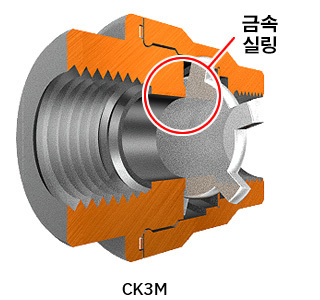

- 증기용 - CK3M, CKF3M, CK3MG, CKF3MG(금속 밸브시트)

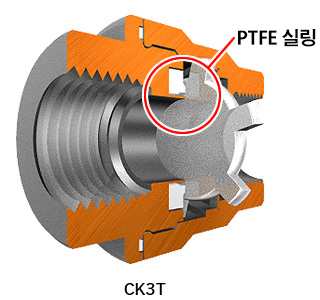

- 증기, 온수용 - CK3T(PTFE 밸브시트)

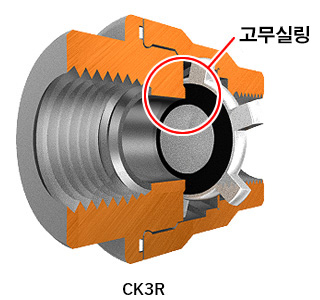

- 무해 가스, 공기, 온수, 물 등 - CK3R, CKF3R, CKF3RG(NBR 밸브시트)
나사식 연결
CK3M/CK3T/CK3R: 온도와 유체의 종류에 따라 3가지 방식의 구성
적용 유체 | TMO (°C) | 실링부 | 모델 | 사진 | 사양서 |
---|---|---|---|---|---|
증기 | 220℃ | 금속 | CK3M | ![]() |
|
증기, 온수 | 185℃ | 불소수지(PTFE) | CK3T | ||
에어, 온수, 물 | 90℃ | 고무(NBR) | CK3R |
![]() |
![]() |
![]() |

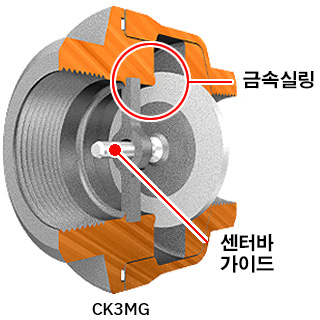

CK3MG: 센터바 가이드방식과 큰 구경으로 뛰어난 내구성과 유량의 확보
적용 유체 | TMO (°C) | 실링부 | 모델 | 사진 | 사양서 |
---|---|---|---|---|---|
증기, 온수, 물 | 220℃ | 금속 | CK3MG | ![]() |
사양서 |
![]() |
웨이퍼식

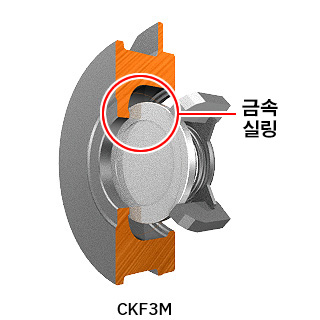

CKF3M/CKF3R: 체크밸브 전체를 배관에 끼워넣는 웨이퍼구조
적용 유체 | TMO (°C) | 실링부 | 모델 | 사진 | 사양서 |
---|---|---|---|---|---|
증기, 온수, 물 | 350℃ | 금속 | CKF3M | ![]() |
사양서 |

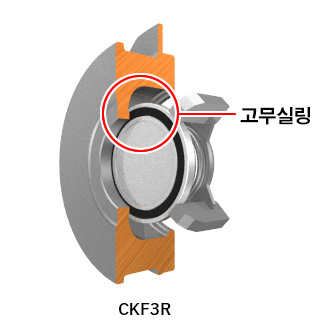

에어, 온수, 물 | 150℃ | 고무(FPM) | CKF3R |
![]() |
![]() |

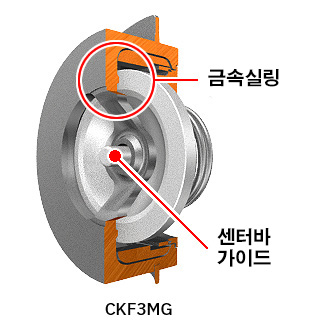

CKF3MG/CKF3RG: 센터바 가이드방식과 큰 구경으로 뛰어난 내구성과 유량의 확보
적용 유체 | TMO (°C) | 실링부 | 모델 | 사진 | 사양서 |
---|---|---|---|---|---|
증기, 온수, 물 | 350℃ | 금속 | CKF3MG | ![]() |
사양서 |

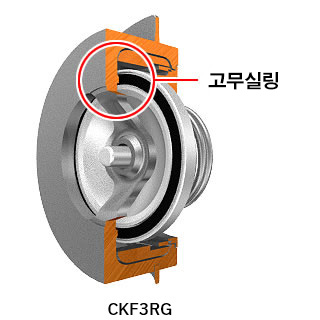

에어, 온수, 물 | 150℃ | 고무(FPM) | CKF3RG |
![]() |
![]() |
제품 상세 정보
모델 | 사진 | 접속형태 | 본체재질 | 적용 유체 | PMO (MPaG) | 최소 밸브 개방 압력 차이 (MPa) | TMO (°C) | 실링부 | 사양서 | 매뉴얼 |
---|---|---|---|---|---|---|---|---|---|---|
CK3M | ![]() |
나사식 | 황동 | 증기 | 1.0 | 0.002 | 220 | 금속 | 사양서 | 매뉴얼 (영어) |
청동 | ||||||||||
스테인리스 강 | 2.1 | |||||||||
CK3T | 나사식 | 황동 | 증기 온수 |
1.0 | 0.002 | 185 | 불소수지(PTFE) | |||
청동 | ||||||||||
스테인리스 강 | 1.6 | |||||||||
CK3R | 나사식 | 황동 | 공기 온수 물 |
1.0 | 0.002 | 90 | 고무(NBR) | |||
청동 | ||||||||||
스테인리스 강 | 1.6 | |||||||||
CK3MG | ![]() |
나사식 | 스테인리스 강 | 증기 온수 물 |
2.1 | 0.001 | 220 | 금속 | 사양서 | 매뉴얼 (영어) |
CKF3M | ![]() |
웨이퍼식 | 스테인리스 강 | 증기 온수 물 |
3.0 | 0.002 | 350 | 금속 | 사양서 | 매뉴얼 (영어) |
CKF3R | 웨이퍼식 | 스테인리스 강 | 공기 온수 물 |
1.6 | 0.002 | 150 | 고무(FPM) | |||
CKF3MG | ![]() |
웨이퍼식 | 스테인리스 강 | 증기 온수 물 |
3.0 | 0.001 | 350 | 금속 | 사양서 | 매뉴얼 (영어) |
CKF3RG | 웨이퍼식 | 스테인리스 강 | 공기 온수 물 |
1.6 | 0.001 | 150 | 고무(FPM) |
