Principios del sistema de compresor de vapor
El compresor de vapor recupera el vapor sobrante de baja presión de varios procesos y lo presuriza mezclándolo con vapor motriz de alta presión. El resultado es vapor de presión media/baja que se puede reutilizar en otro proceso.
Como vapor de alta y baja presión se mezclan, la válvula reductora de presión responde a las fluctuaciones en la presión secundaria y en consencuencia, ajusta la apertura de la válvula, regulando el flujo de vapor.

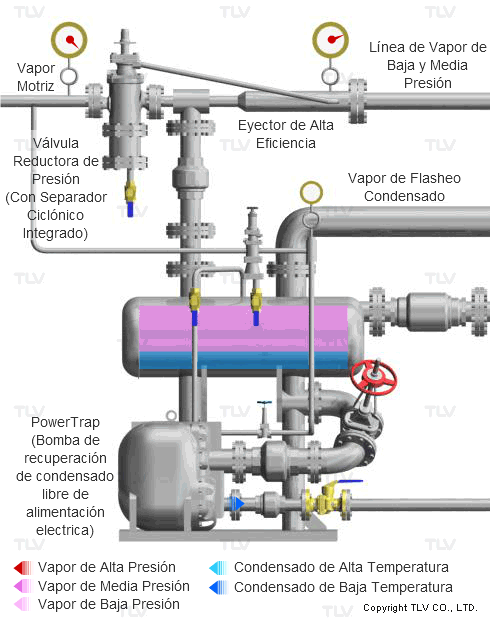

Configuración del sistema (unidad de compresor de vapor)
Al combinar un eyector de alta eficiencia con una válvula de control que incluye un separador ciclónico incorporado, una bomba de recuperación de condensado, un tanque de flash, entre otros componentes, el sistema puede satisfacer diversas necesidades, como la instalación en áreas a prueba de explosiones y el control de alta precisión en zonas de alta presión. TLV también puede brindar apoyo en la selección, diseño del sistema y puesta en marcha.
TLV puede diseñar un sistema adaptado a tus necesidades, basado en una evaluación en el sitio, y ajustar el sistema durante la puesta en marcha para asegurarse de que funcione como se ha planificado.
Sistema de recuperación de vapor a presión atmosférica
Válvula de control de accionamiento automático
- Separador y trampa de vapor integrado
- No se requiere instrumentación eléctrica
Paquete de sistema de bomba de recuperación de condensado no eléctrico
Sistema de recuperación de condensado presurizado
Válvula de Control de Presión CV-COS
- Separador y trampa de vapor integrado
- Control de alta precisión sin desconexión
Tanque de flash
Sistema de recuperación de condensados para rangos de alta presión
Válvula de Control de Presión CV10
- Control de alta precisión sin desconexión
Bomba de recuperación de condensado CP-N
