Pourquoi tant de problèmes avec les détendeurs-régulateurs de pression?
Voici quelques exemples de problèmes récurrents relatifs aux détendeurs-régulateurs de pression: difficulté à réguler la pression aval, fuites par la soupape de sûreté, quasi-absence de flux de vapeur, chutes de la pression aval. De nombreux utilisateurs parviennent à rétablir le fonctionnement normal en nettoyant l'intérieur du détendeur-régulateur de pression, mais ce rétablissement du fonctionnement normal n'est souvent que temporaire.
Comme le laisse suggérer le fait qu'un nettoyage approfondi rétablit souvent le fonctionnement normal, nombre des problèmes liés aux détendeurs-régulateurs de pression résultent de la présence de particules étrangères, comme l'écaille ou la rouille, dans la vapeur. Les détendeurs-régulateurs de pression comprennent plusieurs pièces mobiles, comme le piston et la soupape pilote. Une cause majeure des problèmes liés aux détendeurs-régulateurs de pression est la pénétration de minuscules particules d'écaille ou de rouille à travers les espaces existant entre les pièces mobiles. Ces particules empêchent un mouvement fluide des pièces. Il arrive aussi souvent que de minuscules particules d'écaille soient transportées par le condensât. Dans ces cas, le simple fait d'installer un filtre en Y avant le détendeur-régulateur de pression ne suffit généralement pas.

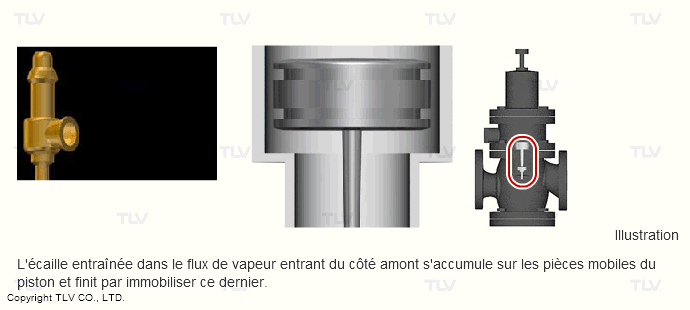

Fig. 1 Le piston à l'intérieur d'un détendeur-régulateur de pression peut rester immobile en raison de l'accumulation d'écaille et de rouille.
Pourquoi la durée de vie des détendeurs-régulateurs de pression est-elle si courte?
Dans certains cas, il n'est pas possible de rétablir le fonctionnement normal, même après nettoyage. De nombreux détendeurs-régulateurs de pression pour vapeur sont devenus inutilisables après avoir été en service pendant 2-3 ans seulement. Souvent, une cause principale de leur courte durée de vie est l'entraînement du condensât par le flux de vapeur.
Si de grandes quantités de condensât sont entraînées dans la vapeur passant par le détendeur-régulateur de pression, les gouttelettes de condensât présentes dans le flux de vapeur pourraient (en fonction de la vitesse de la vapeur) frapper le siège de soupape du détendeur-régulateur de pression à grande vitesse et causer de l'érosion. Cela détériore l'étanchéité du détendeur-régulateur de pression en très peu de temps.
Lorsque ce type de dégât survient, aucun nettoyage ne peut restituer le fonctionnement normal. Les seules alternatives sont alors de remplacer soit les pièces endommagées soit le détendeur-régulateur de pression dans son ensemble.
Fig. 2 Les gouttelettes de condensât accélèrent l'érosion, ce qui réduit l’étanchéité de la surface de scellement du détendeur-régulateur de pression.
Pourquoi le COSPECT® présente-t-il une si longue durée de vie?
Chez TLV, nous avons analysé de nombreux cas de problèmes impliquant des détendeurs-régulateurs de pression. Sur base de ces analyses, nous avons établi que la cause principale des défaillances aux détendeurs-régulateurs de pression est la présence de corps étrangers comme la rouille ou l'écaille. En réponse à cette observation, la conception du COSPECT® incorpore 3 éléments:
- Crépine
- Séparateur
- Purgeur de vapeur
La rouille et l'écaille ne peuvent atteindre les pièces internes comme le piston et la soupape principale
La crépine retire d'abord la rouille et l'écaille. Les petites particules d'écaille restantes sont ensuite séparées par le séparateur et enlevées par le purgeur de vapeur. Ceci évite que la rouille et l'écaille n'atteignent les pièces internes, comme le piston et la vanne principale, qui sont essentielles à la bonne performance des détendeurs-régulateurs de pression. Ainsi, les dysfonctionnements causés par l'accumulation sur les pièces mobiles sont virtuellement éliminés.
Séparation et évacuation du condensât
Nous avons établi que l'érosion du siège de soupape causée par le condensât entraîné dans le flux de vapeur est une autre cause de défaillance des détendeurs-régulateurs de pression. Ceci est également un facteur critique pour la durée de service. Le séparateur et le purgeur de vapeur intégrés dans le COSPECT® séparent et évacuent le condensât, éliminant ainsi virtuellement l'érosion du siège de soupape.
En outre, le COSPECT® expulse aussi tout condensât qui s'accumule dans la conduite d'entrée du détendeur-régulateur de pression lorsque le système est à l'arrêt, empêchant ainsi ce condensât ou toute rouille présente dans le condensât de causer des problèmes.
| Caractéristiques principales de détendeurs-régulateurs COSPECT® |
|---|
|
|

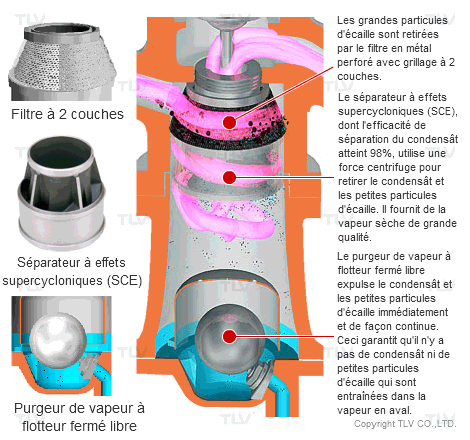

| Fig. 3 La crépine, le séparateur et le purgeur à flotteur libre intégrés augmentent considérablement la durée de vie du produit. |
Comment améliorer la qualité de la vapeur
Détendeurs-régulateurs de pression COSPECT® avec séparateurs et purgeurs de vapeur incorporés

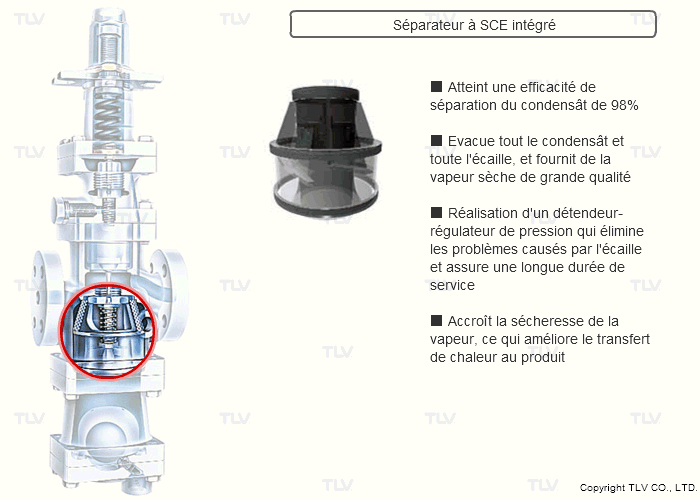

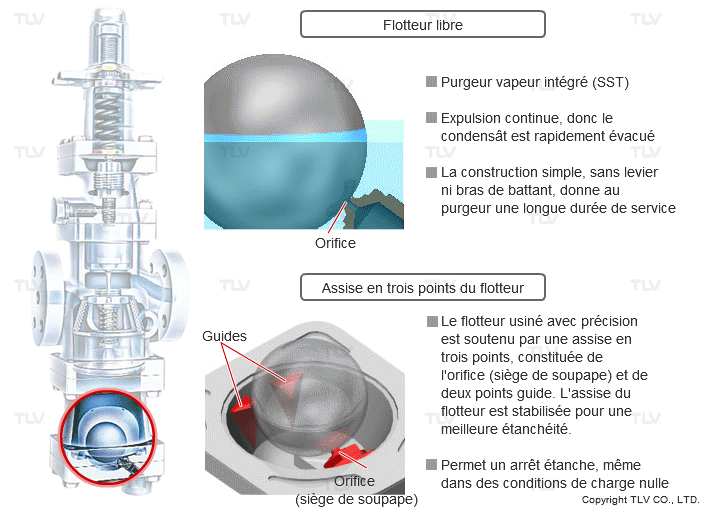

Le COSPECT®, avec son séparateur à effets supercycloniques et son purgeur de vapeur à flotteur fermé libre incorporés, est un détendeur-régulateur de pression qui sépare et évacue le condensât de manière efficace pour fournir de la vapeur process virtuellement sèche à 100%.
De plus, l'intégration d'un séparateur et d'un purgeur de vapeur assure une performance élevée et une longue durée de service au détendeur-régulateur de pression même.
| Caractéristiques principales de détendeurs-régulateurs COSPECT® |
|---|
|
|
