Équipement de contrôle des fluides

Purgeurs de vapeur à flotteur fermé libre pour conduites principales

Gamme SS / FS / SH / SJ

Pour purge de lignes de vapeur et de traçage

Les conduites de distribution de la vapeur présentent les caractéristiques typiques suivantes: la quantité de condensât générée à l'intérieur d'elles est relativement faible, elles fonctionnent pendant de longues heures, et elles se trouvent souvent dans des installations à l'extérieur. Dès lors, les purgeurs de vapeur utilisés sur ces conduites ne doivent perdre qu'une très petite quantité de vapeur lors des cycles de l'expulsion du condensât, et ces purgeurs doivent offrir un fonctionnement fiable et stable sur le long terme.

Les purgeurs de vapeur à flotteur fermé libre pour conduites principales ont été conçus en vue de fournir une réponse à ces points. Ils sont donc idéaux pour une utilisation sur des conduites de distribution principales de la vapeur.

Purgeurs de vapeur a flotteur ferme libre Brochure

Gamme QuickTrap Brochure

Points forts et caractéristiques

Economies d'énergie

Construction avec flotteur fermé libre. L'ouverture de la soupape se trouve en permanence sous un joint d'eau, de sorte qu'aucune vapeur ne peut s'échapper par la soupape. L'assise en 3 points du flotteur maintient fermement le flotteur contre l'ouverture de la soupape, même avec de faibles charges de condensât, comme dans le cas de conduites de vapeur surchauffée. Aucune vapeur ne peut donc s'échapper.

Prévention des problèmes de mise en route

La conception avec purge d'air automatique ouvre la soupape de la purge d'air à la mise en route pour évacuer l'air à basse température se trouvant à l'intérieur du système. Ceci évite les blocages d'air pouvant être causés par l'air initialement présent.

Longue durée de service

Le flotteur sphérique de grande précision pivote, permettant à sa surface entière de fonctionner comme surfaces de scellement de la soupape. Ceci assure une longue durée de service.

Zones d'application

  • Conduites de vapeur principales, collecteurs de vapeur, lignes de traçage, etc.

Détails du produit

Modèle Photo Raccordements Matériau du corps PMO (bar) TMO (°C) Débit maximal (kg/h) Fiches techniques Manuel
SS1 Taraudé Acier inox coulé (ASTM A351 Gr.CF8) 21 400 205 Données techniques Manuel
SS3N / SS3V Taraudé Acier inox (ASTMA240 Type 316L) 21 400 310 Données techniques Manuel
Douille à souder
À brides
SS5N / SS5V À brides Acier inox (ASTM A240 Type 316L) 32 425 800 Données techniques Manuel
SS5NH / SS5VH À brides Acier inox (ASTM A240 Type 316L) 46 425 240
FS3 QuickTrap® Taraudé Acier inox (ASTMA240Type316L) 21 400 215 Données techniques Manuel
Douille à souder
À brides
FS5 QuickTrap® Douille à souder ou À brides Acier inox (ASTM A240 Type 316L) 32 400 670 Données techniques Manuel
FS5H QuickTrap® Acier inox (ASTM A240 Type 316L) 46 425 245

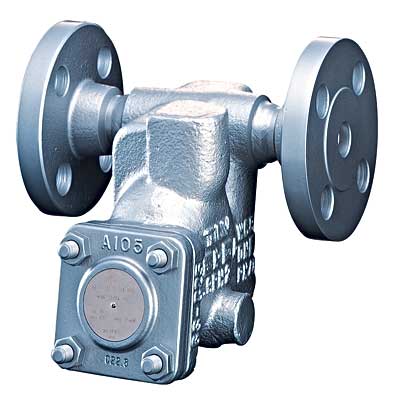

SH3NL Douille à souder ou À brides Acier coulé (ASTM A216 Gr. WCB) 45 425 310 Données techniques Manuel
SH5NL Douille à souder ou À brides Acier coulé (ASTM A216 Gr. WCB) 65 425 550 Données techniques Manuel
SH6NL Douille à souder ou À brides Acier coulé (ASTM A216 Gr. WCB) 65 425 2000 Données techniques Manuel
  • PMO = Pression de fonctionnement maximale
  • TMO = Température de fonctionnement maximale

Vérifiez toujours les fiches de données en PDF pour connaître les spécifications de produit exactes disponibles dans votre région.
