Scaricatore di condensa con valvola di bypass
Serie J3S-X
Accorciare i cicli di avvio e di batch; sistematizzare il blowdown di bypass
Scaricatori di condensa Free Float® con valvola di bypass incorporata
Serie di Scaricatori di Condensa Free Float® Brochure (Inglese)
Scaricatori di Condensa di Blowdown di Bypass Brochure (Inglese)
Benefici e Caratteristiche
Design che Risparmia Spazio
La valvola di bypass integrata elimina la necessità di una linea di bypass separata, risparmiando così spazio nell'installazione dello scaricatore di condensa.
Riduzione dei Costi delle Tubazioni
I costi di installazione sono ridotti, in quanto non sono necessari né una valvola di bypass né tubazioni di bypass.
Conservazione dell'Energia
Utilizza il Free Float® di TLV. La combinazione dell'apertura della valvola sotto un sigillo d'acqua continuo e l'assestamento del galleggiante a 3 punti impedisce la perdita di vapore.
Lunga Durata di Servizio
Il Free Float® sferico ruota, consentendo a qualsiasi punto della sua superficie di agire come sigillo della valvola e garantendo così una lunga durata di servizio dello scaricatore di condensa.
Manutenzione dello Scaricatore di Condensa in Linea
La manutenzione è possibile senza rimuovere lo scaricatore dalla tubazione. Per smontare e pulire, è sufficiente rimuovere i quattro bulloni che fissano il coperchio dello scaricatore.
Aree di Applicazione
- Linee principali di vapore, collettori di vapore, presse, tracciatori, ecc.
Dettagli del Prodotto
| Modello | Foto | Connessione | Materiale del Corpo | Tipo di Valvola | PMO (barg) | TMO (°C) | Capacità di Scarico (kg/h) | Ventilazione Automatica | Dati tecnici | Manuale |
|---|---|---|---|---|---|---|---|---|---|---|
| J3S-X-BV |  | Avvitato | Acciaio inossidabile (ASTM A351 Gr.CF8) | Manuale | 10 | 185 | 760 | Aria iniziale e aria ad alta temperatura durante il funzionamento | Dati tecnici (Inglese) | Manuale (Inglese) |
| Flangiato | ||||||||||

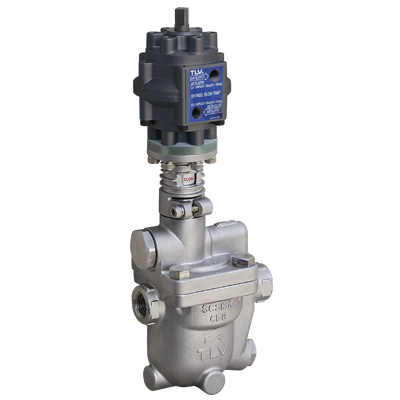

| J3S-X-PB |  | Avvitato | Acciaio inossidabile (ASTM A351 Gr.CF8) | Pneumatico | 10 | 185 | 760 | Aria iniziale e aria ad alta temperatura durante il funzionamento | Dati tecnici (Inglese) | Manuale (Inglese) |
| Flangiato | ||||||||||
| J3S-X-RV |  | Avvitato | Acciaio inossidabile (ASTM A351 Gr.CF8) | Manuale (*1) | 21 | 220 | 760 | Aria iniziale e aria ad alta temperatura durante il funzionamento | Dati tecnici (Inglese) | Manuale (Inglese) |
| Flangiato |
- *1: Può essere utilizzato per eliminare il blocco del vapore
- PMO = Pressione operativa max.
- TMO = Temperatura operativa max.
Controlla sempre i PDF dei dati tecnici per conoscere i dati tecnici esatti dei prodotti disponibili nella tua regione.
