Por Que Há Tantos Problemas com as Válvulas Redutoras de Pressão?
Exemplos de alguns problemas com válvulas redutoras de pressão que ouvimos com freqüência são a incapacidade de controlar a pressão secundária, válvulas de segurança vazando ou o oposto, quase nenhum vapor fluindo, e também quedas na pressão secundária. Muitos usuários vivenciaram a operação normal ser frequentemente restaurada ao limpar o interior da válvula redutora de pressão, mas também descobriram que a operação normal restaurada é somente temporária.
Como o fato de uma limpeza completa frequentemente restaurar a operação normal pode levar as pessoas a suspeitar, muitos destes tipos de problemas com válvulas redutoras de pressão são devidos a presença de partículas estrangeiras tais como resíduos ou ferrugem no vapor. Há uma série de peças móveis dentro de uma válvula redutora de pressão, tais como o pistão e a válvula piloto. Uma das principais causas dos problemas com as válvulas redutoras de pressão deve-se às partículas pequenas de resíduos ou ferrugem entrando em espaços entre estas peças móveis e impedindo que as peças se movam suavemente. Também é possível que em muitos casos, pequenas partículas de resíduos sejam carregadas com o condensado e não é suficiente apenas instalar um filtro Y na frente da válvula redutora de pressão.

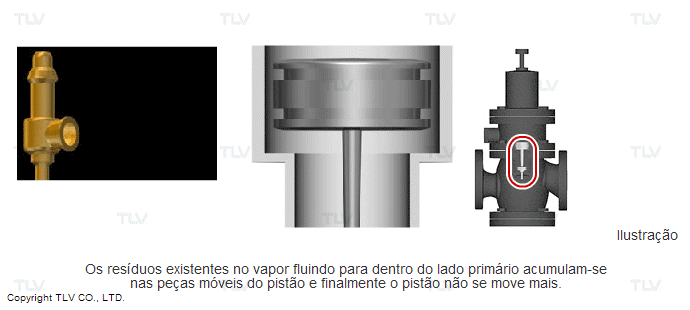

Fig. 1 Resíduos e Ferrugem no Vapor são Causas de Problemas
Por Que a Vida Útil das Válvulas Redutoras de Pressão É Tão Curta?
Em alguns casos, a operação normal não pode ser restaurada nem com a limpeza. Muitas válvulas redutoras de pressão para vapor tornam-se inutilizadas após terem sido usadas por um período de somente 2-3 anos. Há muitos casos em que a causa principal da curta vida útil das válvulas redutoras de pressão é o condensado que entra no fluxo de vapor.
Se grandes quantidades de condensado entrarem no vapor que passa através da válvula redutora de pressão, dependendo da velocidade do vapor, as gotículas de condensado no fluxo de vapor podem atingir a sede do purgador redutora de pressão a velocidades extremamente altas e podem provocar erosão. Isto causa a deterioração das propriedades de vedação da válvula redutora de pressão em um curto período de tempo.
Depois de sofrer este tipo de dano, nenhuma limpeza pode restaurar a operação normal. As únicas alternativas em tal caso são substituir quaisquer peças danificadas ou toda a válvula redutora de pressão.

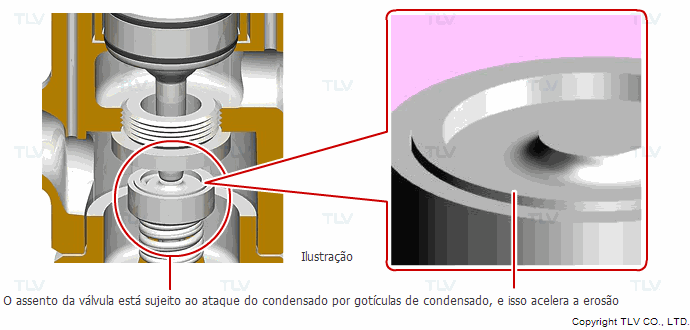

Fig. 2 Erosão Causada por Gotículas de Condensado
Por Que a COSPECT® Tem Uma Vida Útil Tão Longa?
Na TLV estudamos muitos casos de problemas com válvulas redutoras de pressão, e a partir disso determinamos que a principal causa de sua falha era a existência de partículas externas tais como ferrugem e resíduos. Como resposta, a COSPECT® foi projetada com os 3 dispositivos embutidos a seguir:
- Filtro
- Separador
- Purgador de Vapor
A Ferrugem e os Resíduos Não Conseguem Atingir Peças Internas Tais Como o Pistão e a Válvula Principal
Primeiro, o filtro remove a ferrugem e os resíduos. Depois, as pequenas partículas de resíduos remanescentes são separadas pelo separador e removidas pelo purgador de vapor. Isto impede efetivamente que a ferrugem e os resíduos cheguem às peças internas, tais como o pistão e a válvula principal que são tão críticos para o desempenho das válvulas redutoras de pressão, e portanto, elimina praticamente os problemas causados pelo acúmulo nas peças móveis.
Separação e Remoção de Condensado
Descobrimos que uma causa adicional da falha das válvulas redutoras de pressão e um fator crítico para a vida útil é a erosão da sede do purgador ocasionado pelo condensado existente no fluxo de vapor. O separador e o purgador de vapor embutidos da COSPECT® separam e removem este condensado, praticamente eliminando a versão da sede do purgador.
Além disso, a COSPECT® também descarrega qualquer condensado acumulado na tubulação de entrada das válvulas redutoras de pressão durante o fechamento do sistema, impedindo assim que este condensado ou que qualquer ferrugem no condensado causem problemas.
| Principais características das Válvulas Redutoras de Pressão COSPECT |
|---|
|
|

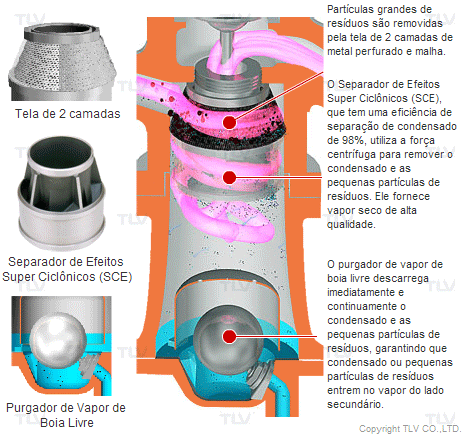

| Fig. 3 O filtro, separador e purgador de vapor do tipo Bóia Livre® , ajudam consideravelmente a prolongar vida de serviço. |
Como Melhorar a Qualidade do Vapor
Válvulas Redutoras de Pressão da Série COSPECT® com Separadores e Purgadores de Vapor Embutidos

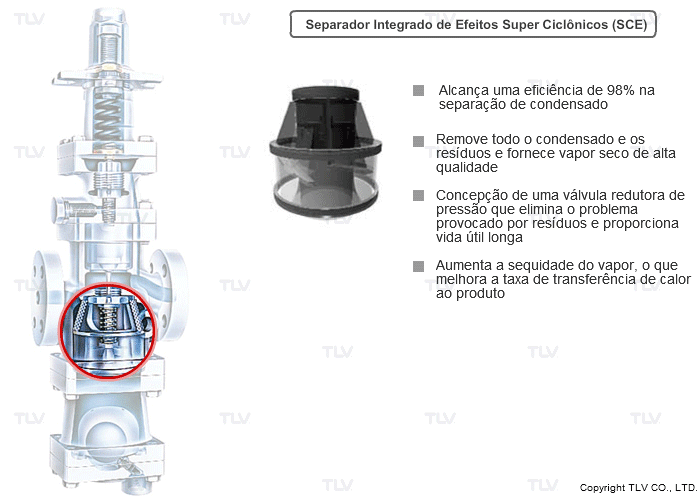

A COSPECT®, com seu Separador de Efeitos Super Ciclônicos embutidos e Purgador de Vapor de Boia Livre Embutida, é uma válvula redutora de pressão que forçadamente separa e remove o condensado para fornecer vapor para processos quase 100% seco.
Além disso, o separador e o purgador de vapor embutidos garantem alto desempenho e vida útil longa para a própria PRV.
