감압밸브는 왜 문제가 많은 것일까?

2차 압력의 조정이 불안정 하여, 안전밸브가 분출 하거나, 반대로 증기가 거의 흐르지 않아, 2차 측 압력이 낮아지는 등의 감압밸브에 대한 문제를 자주 듣습니다. 이러한 문제는 감압밸브 내부를 청소하면 일시적으로 정상으로 돌아오는 것을 많은 고객 분들이 경험해 보셨을 것 입니다.

청소를 통해 해결 되는 것을 보면 알 수 있겠지만, 이런 감압밸브 문제의 대부분은 증기에 포함되어 있는 스케일이나 녹에 그 원인이 있습니다. 감압밸브 내부에는 피스톤이나 파일롯밸브등의 접촉하면서 움직이는 부위가 많아 접촉 부위의 틈 사이에 작은 스케일이나 녹이 들어가 부품이 원활하게 작동할 수 없게 되는 것이 문제의 주된 원인 입니다. 작은 스케일은 응축수에 녹은 상태로 운반되는 경우가 많아 감압밸브의 앞에 Y형 스트레이너를 설치하는 것 만으로는 충분하지 않습니다.

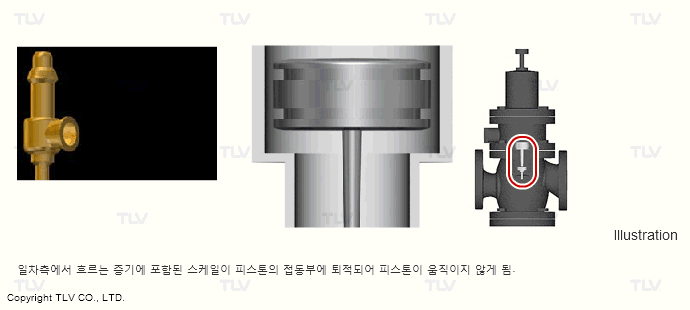

그림. 1 녹과 스케일의 증가는 감압밸브 내부 피스톤의 고착을 유발하게 합니다.

감압밸브의 수명은 왜 짧을까?

어떤 경우는 청소를 해도 정상상태로 돌아오지 않는 경우도 많이 있습니다. 불과 2~3년 정도의 사용한 후에 감압밸브를 사용 할 수 없게 되는 경우도 종종 있습니다. 많은 경우에 있어 감압밸브의 수명이 짧은 것은 감압밸브로 유입되는 증기에 포함되어 있는 응축수가 그 원인입니다.

감압밸브에 유입되는 증기에 응축수가 포함되어 있으면, 증기의 유속에 의해 운반되는 응축수가 감압밸브의 시트에 빠른 속도로 부딪쳐 침식을 유발합니다. 그로 인해 짧은 기간에 실링성이 감소됩니다.

이러한 손상이 생기면, 청소를 해도 상태는 개선되지 않으며 부품을 교환하거나 제품 자체를 교환해야만 합니다.

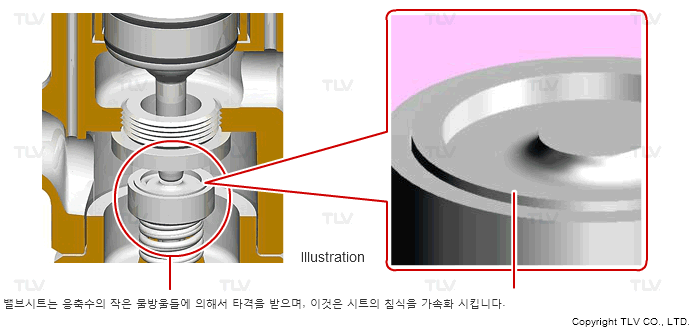

그림. 2 응축수의 수적은 내부 에로죤을 유발시킴으로 감압밸브의 실링성을 감소 시킵니다.

왜 COSPECT®는 이렇게 수명이 긴 것일까 ?

많은 사례로부터 감압 밸브 문제의 주된 원인은, 녹이나 스케일인 것으로 판명되고 있습니다. 그래서 COSPECT®에는, 이하 3개의 기능이 내장되어 있습니다.

  • 스트레이너
  • 세퍼레이터
  • 스팀트랩
피스톤부나 파일롯 밸브 등에 녹이나 스케일의 유입을 방지

녹, 스케일은 먼저 스트레이너로 제거되며, 미세 스케일은 세퍼레이터에 의해 분리되어, 트랩으로 배출 됩니다. 그 때문에 감압밸브의 기능상 중요 부분인 피스톤부나 파일롯 밸브 등에 이물질이 유입되는 것을 막아, 구동부에 퇴적되어 작동 장해를 일으키는 현상을 방지 합니다.

응축수의 분리배출

또한 감압밸브의 고장이나 수명은, 증기와 함께 유입되는 응축수에 의해, 밸브시트에 침식을 일으키는 것이 또 한가지의 원인으로 판명 되었습니다. COSPECT®는 내장되어 있는 세퍼레이터와 스팀트랩으로 응축수를 강제로 분리배출하기 때문에 밸브에 침식이 발생하지 않습니다.

그리고 COSPECT®는 운전 정지중에 감압밸브의 입구 배관내에 정체되어 있는 응축수도 배출하기 때문에, 응축수나 응축수 내의 녹에 따른 문제도 방지합니다.

코스펙트 감압밸브의 특징

Alt Text

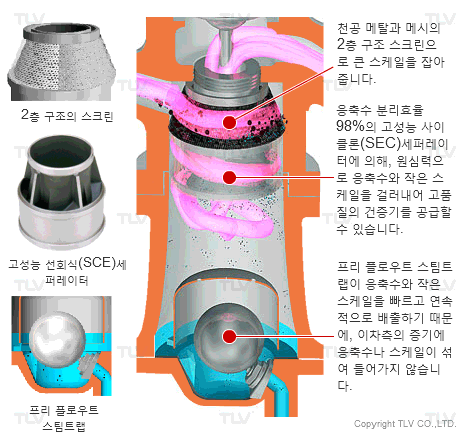

그림. 3 내장된 스크린, 분리기 및 프리 플로트® 스팀 트랩은 사용 수명을 크게 연장하는 데 도움이 됩니다.

증기의 질을 개선하기 위해서는

세퍼레이터와 트랩을 내장한 감압밸브, COSPECT® 시리즈

COSPECT®는 고성능 사이클론식 세퍼레이터 뿐만 아니라 프리플로우트 스팀트랩을 내장하여, 감압밸브 자체가 응축수를 강제적으로 분리, 제거를 하기 때문에 건도 100%의 증기를 프로세스에 공급합니다.

더욱이, 세퍼레이터와 트랩을 내장함에 따라 감압밸브 자체의 고성능화 및 긴 수명을 가질 수 있게 되었습니다.

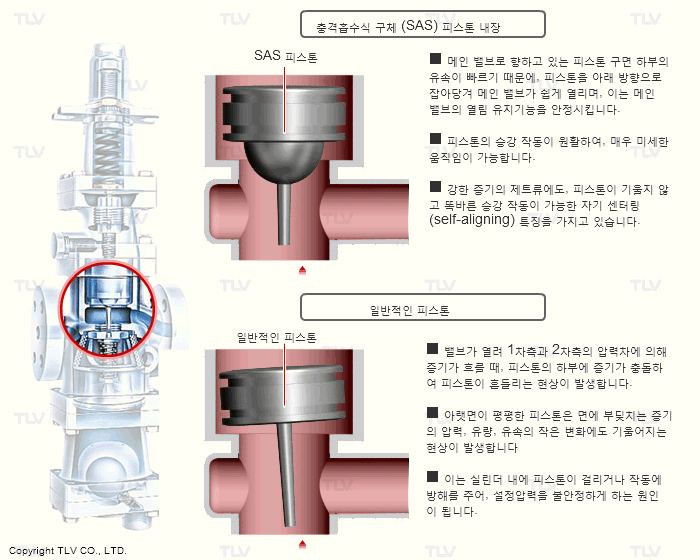

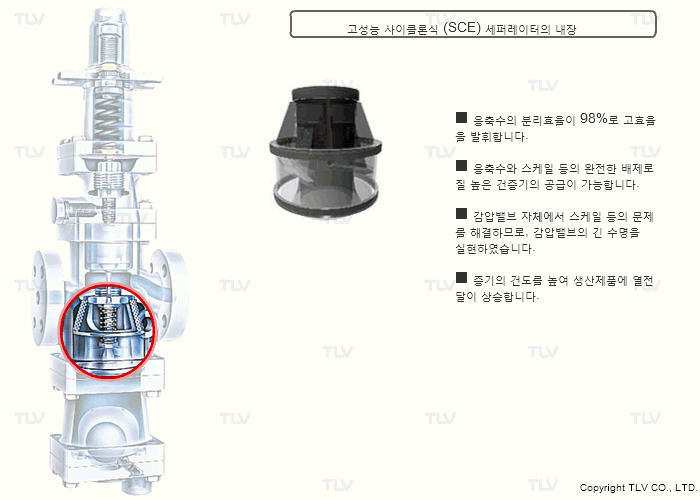

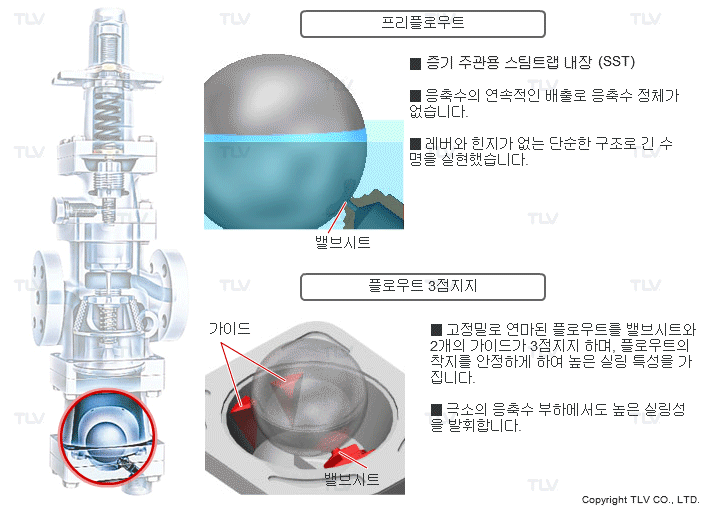

코스펙트 감압밸브의 특징
