Neste tutorial, comentaremos sobre as válvulas de desvio.

Válvulas como válvulas redutoras de pressão, válvulas controladoras e purgadores de vapor frequentemente têm uma tubulação de desvio instalada. A válvula em tal tubulação de desvio é chamada de uma válvula de desvio.

Válvula de Desvio no Purgador de Vapor

Válvula de Desvio na Válvula Redutora de Pressão

O termo válvula de desvio se refere à qualquer válvula instalada na linha de desvio, e não é usado para indicar o formato ou a configuração particular de uma válvula. Então, quais tipos de válvulas são adequados para instalação em tubulações de desvio?

Ao considerar quais tipos de válvulas são adequados para instalação em uma tubulação de desvio, é necessário pensar sobre o papel da linha de desvio. Qual foi a finalidade da instalação daquela linha de desvio em particular? A tubulação de desvio pode ser a grosso modo dividida em duas categorias.

• Tubulação de desvio que age como uma linha de segurança para permitir que a operação continue enquanto equipamentos danificados tais como válvulas redutoras de pressão e purgadores de vapor são isolados e fechados durante a substituição ou o reparo.
• Tubulações de desvio que tenham a finalidade de complementar o desempenho de válvulas redutoras de pressão e de purgadores

Estas diferentes finalidades requerem válvulas com recursos diferentes. Entretanto, os modelos ideais de válvula serão diferentes.

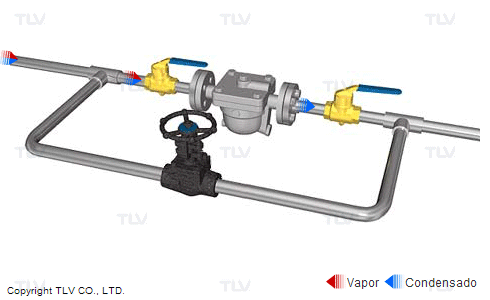

Exemplo: Linha de Segurança para Usos Tais Como Substituição de Equipamentos

O papel da tubulação de desvio para usos tais como linhas de segurança durante a substituição de equipamentos nem sempre é meramente para permitir que o fluido continue fluindo. Há casos em que ela também deve agir como uma substituição para quaisquer válvulas redutoras de pressão ou purgadores de vapor envolvidos, então é importante que a linha de segurança tenha algumas habilidades de 'controle de fluido'. Em tais casos, válvulas globo são um tipo adequado de válvula.

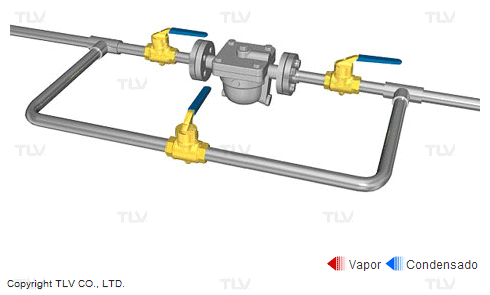

Exemplo: Tubulações de desvio para complementar o desempenho de equipamentos

Tubulações de desvio instaladas para complementar o desempenho são projetadas para atender a pressões ou fluxos excessivos, então, frequentemente usa-se uma válvula com baixa resistência na posição completamente aberta. Além disso, se uma válvula controladora for incluída na instalação, a válvula precisa ter uma rápida resposta de abertura / fechamento. Neste tipo de aplicação, uma válvula esférica é o tipo adequado de válvula.

O assunto dos tipos de válvulas é abordado no link Tipos de Válvulas e Suas Aplicações.

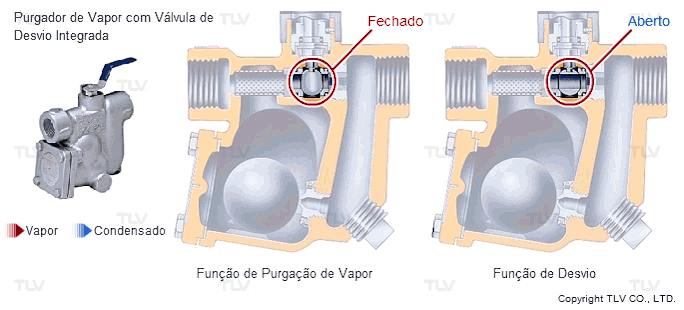

Há um modelo de purgador de vapor que tem uma válvula de desvio embutida.

Para usar este purgador, na partida, a válvula de desvio se abre para descarregar rapidamente o condensado da partida. Daí então, durante a operação normal, deixa a válvula de desvio fechada para que o condensado seja descarregado somente através do purgador. Entretanto, tenha em mente que pelo fato desta válvula de desvio ser embutida no purgador, ela não pode realizar a função de desvio quando o purgador estiver no processo de ser substituído. Não é de nosso conhecimento que haja válvulas controladoras ou válvulas redutoras de pressão com recursos de desvio embutidos. Elas devem ser usadas em combinação com válvulas adequadas.
