Válvulas de entrada do purgador de vapor

Uma válvula deve ser instalada na entrada do purgador para fechar temporariamente o fornecimento de vapor e permitir a desmontagem e substituição de peças.

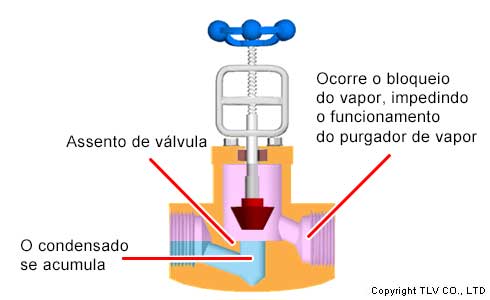

Vamos considerar o tipo de válvula que deve ser utilizada. Conforme mostrado na figura abaixo, a sede da válvula de esfera está localizada próxima ao centro da tubulação, de modo que o condensado pode acumular-se até este ponto.

Quando o condensado se acumula dentro da válvula, o vapor pode ficar preso entre a válvula de entrada e o purgador, causando bloqueio de vapor e impedindo a descarga de condensado. Recomenda-se a utilização de uma válvula esférica ou válvula gaveta com um caminho de fluxo reto para a válvula de entrada em áreas propensas à geração de condensado, para evitar que o condensado se acumule na tubulação.

Uma válvula globo também pode ser usada com pequenas quantidades de condensado, quando não há perigo de bloqueio de vapor devido à válvula.

Saiba mais sobre bloqueio de vapor.

Válvulas de saída do purgador de vapor

As válvulas de saída dos purgadores são necessárias tanto para purgadores de vapor individuais quanto para aqueles que descarregam para um tubo coletor. Isto serve para fechar temporariamente a descarga de vapor e condensado do lado de saída do purgador, para permitir a manutenção ou substituição do purgador.

Ao contrário da válvula de entrada, a válvula de saída não afeta a operação do purgador ou a descarga de condensado, mesmo que o condensado permaneça no purgador, portanto há menos restrições quanto ao tipo de válvula que pode ser usada.

Válvulas de desvio

Além das válvulas de entrada e saída, as válvulas de derivação também são necessárias para realizar a manutenção do purgador durante a operação do equipamento que utiliza vapor. Quando as válvulas de entrada e saída estão fechadas, o condensado não pode ser descarregado através do purgador. Neste caso, ao abrir a válvula bypass e permitir a descarga do vapor e do condensado, o purgador pode ser removido para manutenção ou substituição, enquanto o equipamento que utiliza vapor continua operando sem interromper o processo ou fechar a linha de vapor.

As válvulas globo são normalmente usadas para permitir o ajuste da abertura da válvula de acordo com a quantidade de condensado.

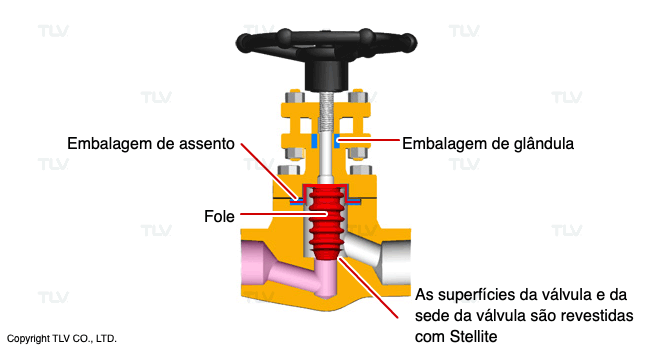

Válvulas seladas por fole são frequentemente usadas em válvulas globo para evitar vazamento de gaxeta, para conservação de energia e facilidade de manutenção.

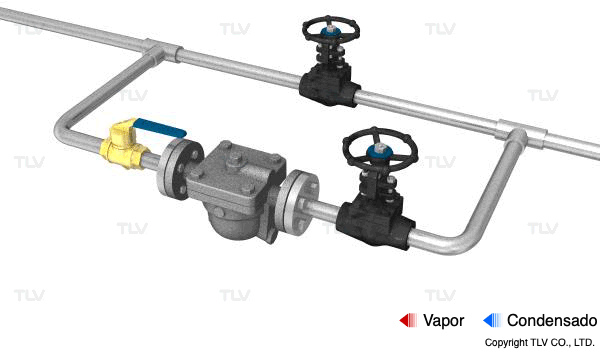

Para equipamentos que descarregam uma grande quantidade de condensado e onde o bloqueio de vapor é um problema, uma válvula de esfera ou válvula gaveta é recomendada para a válvula de entrada do purgador

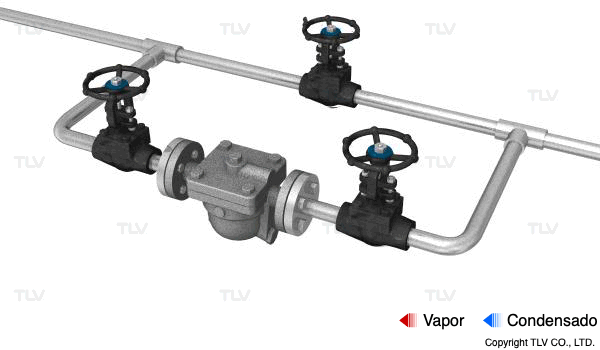

Para aplicações na linha principal onde a carga de condensado é baixa e o bloqueio de vapor não é um problema, uma válvula globo pode ser usada como válvula de entrada do purgador.

Saiba mais sobre os diferentes tipos de válvulas.

Filtros

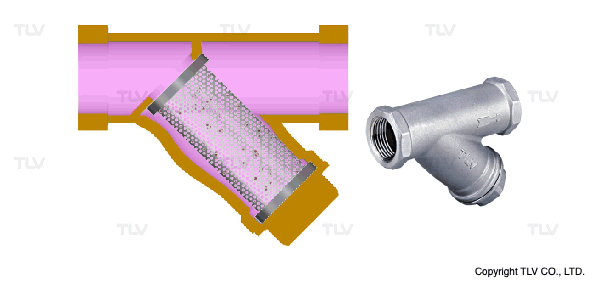

Ferrugem, incrustações e outros materiais estranhos podem fluir para dentro da armadilha e fazer com que ela falhe. Um filtro é necessário para evitar isso. Alguns purgadores possuem tela embutida, neste caso não é necessária a instalação de filtro.

No entanto, a TLV recomenda a instalação de um filtro se houver muita ferrugem e incrustações devido ao envelhecimento da tubulação ou à má qualidade da água, ou se as telas embutidas no sifão forem difíceis de limpar.

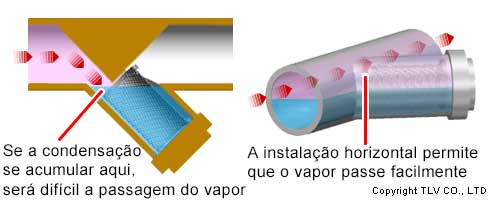

Conforme mostrado na figura, alguns filtros são propensos ao acúmulo de condensação devido ao seu formato, portanto, recomenda-se a instalação horizontal para permitir o fluxo irrestrito de vapor.
