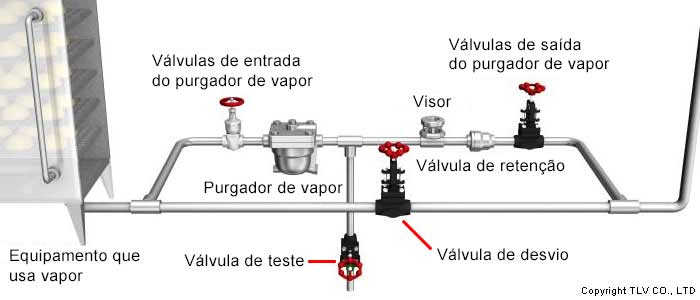

Para uma utilização eficaz dos purgadores de vapor, os seguintes equipamentos também devem ser instalados para garantir o correto funcionamento do purgador, para verificar o seu funcionamento quando necessário e para facilitar a manutenção.

• Equipamento necessário para operação
  Válvulas de retenção e válvulas anticongelantes automáticas
• Equipamento necessário para verificar a operação
  Visores e válvulas de teste
• Equipamento necessário para manutenção
  Válvulas de entrada, válvulas de saída, válvulas de derivação e filtros

Este artigo aborda os dois primeiros tipos de acessórios de vapor: equipamento necessário para operação e para verificação de operação.

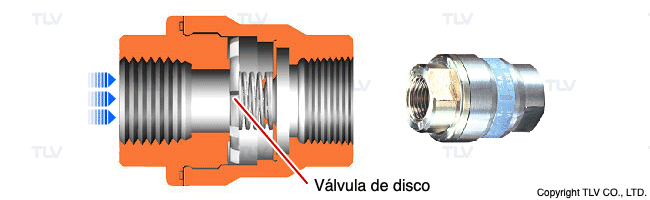

Válvulas de retenção

Como os purgadores não possuem uma forma integrada de evitar o refluxo de condensado, a TLV recomenda instalar uma válvula de retenção na saída do purgador quando diversas saídas de purgador são agregadas para coleta de condensado, ou quando há elevações verticais após a saída do purgador.
Para obter mais informações sobre válvulas de retenção, consulte Instalação e benefícios da válvula de retenção.

Válvulas anticongelantes automáticas

Em regiões de climas mais frios, o condensado residual no purgador ou na tubulação de entrada pode congelar quando o purgador está inativo, causando danos ao equipamento que utiliza vapor ou ao próprio purgador em alguns casos. Para evitar isso, instale uma válvula anticongelante automática no purgador.

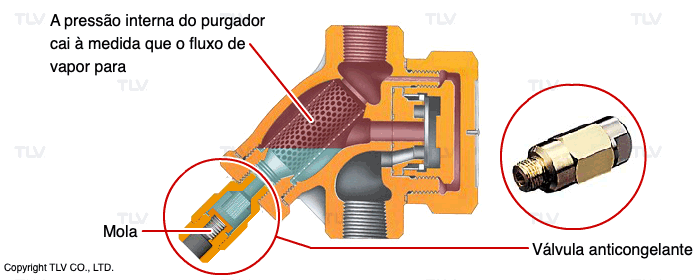

A válvula anticongelante é uma combinação simples de uma mola e uma válvula, que abre quando a pressão interna do purgador cai abaixo de um determinado valor, normalmente no desligamento, e fecha acima de uma determinada pressão, geralmente na inicialização. Quando a válvula anticongelante abre, o condensado residual é drenado por gravidade, portanto a válvula deve ser instalada no ponto mais baixo do equipamento.

Contudo, em climas extremamente frios, a própria válvula pode congelar quando o condensado é descarregado, pelo que a função de prevenção de congelamento não pode ser totalmente garantida. Consulte a TLV se não tiver certeza da adequação antes da instalação.

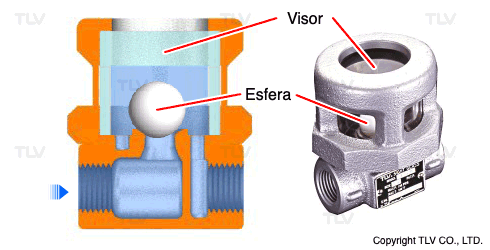

Visores

Instalar um visor na saída do purgador é uma boa maneira de verificar visualmente o funcionamento do purgador. Isto não é necessário se o purgador descarregar para a atmosfera e a saída da tubulação estiver próxima da saída do purgador, mas se o purgador descarregar para um tubo coletor, um visor pode ser instalado para verificar rapidamente a operação do purgador.

Válvulas de teste

Quando a saída do purgador de vapor é conectada à tubulação de recuperação de condensado, uma válvula de teste pode ser instalada para verificar visualmente a real descarga de condensado do purgador e a presença de vazamento de vapor, além de verificar pelo visor.

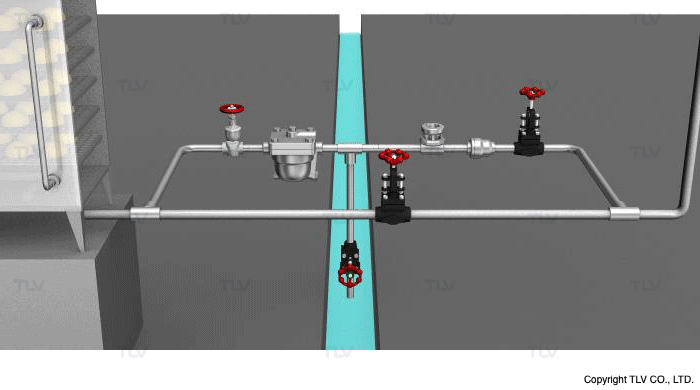

Ao usar uma válvula de teste, a válvula de saída do purgador de vapor é fechada e a válvula de teste é aberta para verificar a condição do condensado descarregado. No entanto, as válvulas de teste só devem ser utilizadas quando o condensado puder ser descarregado com segurança para um poço de drenagem.

Em "Acessórios do Sistema Steam Parte 2", explicamos os equipamentos necessários para a manutenção.
