Problemas de purgador de vapor
Drenagem Dupla
Um dos problemas relacionados à drenagem do condensado, algumas vezes encontrado em fábricas, é a instalação de um purgador e de um segundo purgador em série na linha. Este problema é conhecido como "Drenagem Dupla".
Drenagem Dupla geralmente é realizado como medida provisória, onde um "purgador mestre" é instalado na linha do condensado com certa quantidade de purgadores falhando ao longo do montante. Em alguns casos, pode ser que um segundo purgador seja instalado imediatamente à jusante de outro purgador como se fosse a reserva para o primeiro purgador. Nenhuma destas idéias de instalação são recomendáveis.
A instalação de dois purgadores em série pode parecer uma boa medida de segurança, mas esta prática não é recomendável porque pode levar ao bloqueio do purgador e alagamento de todo equipamento que esteja tentando drenar, similar à situação quando um purgador está completamente bloqueado.
Drenagem Dupla Faz Mais Mal do que Bem
Instalação de dois purgadores em série parece ser útil como:
- Uma reserva para o caso de falha do primeiro purgador, por exemplo como meio de cessar rapidamente o vazamento do vapor antes de sopro do orifício.
- Uma maneira de reduzir nuvens de vapores
No entanto, uma simples olhada no mecanismo de operação dos purgadores de vapor, pode explicar porque a instalação de dois purgadores em série nunca é recomendável.

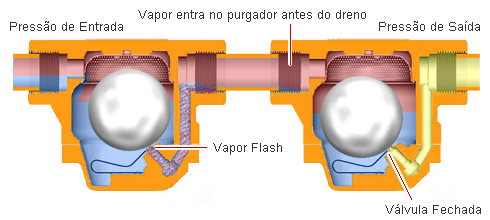

Problemas de Bloqueio de Vapor Causado pela Drenagem Dupla |
---|
Vapor produzido através de vazamento do vapor vivo ou evaporação flash do condensado pode causar o fechamento da válvula no segundo purgador. |
Por que a Drenagem Dupla Não Funciona
Razão #1: Destinado a Parar Fluxo do Vapor Vivo ou Flash
Se um purgador falhou, então este irá liberar o vapor vivo. Se este funciona corretamente, então uma porção do condensado descarregado irá virar vapor flash por causa da diferença de pressão. De qualquer maneira, quando dois purgadores são instalados em série, o vapor vivo ou flash sai do primeiro purgador com múltiplos efeitos:
- A contrapressão no sistem aumenta ( devido à restrição do segundo purgador e diâmetro do cano para o vapor encontrado)
- O segundo purgador é fechado através da presença do vapor (Bloqueio de Vapor), e portanto interrompe o fluxo.
- Alagamento e golpe de ariete são dois efeitos negativos subsequentes
Para mais informações relacionados a estes problemas, favor ler:
Razão #2: Diferencial de Pressão e Tamanho do Purgador
Um único purgador tem benefício do dimensionamento ao utilizar todo o diferencial de pressão entre a entrada e saída no momento da seleção. Quando drenagem dupla é utilizada, o diferencial de pressão tem de ser dividido entre dois purgadores. O resultado é que um purgador pequeno e único precisaria ser substituído por dois purgadores maiores.
Mesmo assim, como mencionado acima, o segundo purgador irá fechar devido ao vapor vivo ou flash, então o fluxo contínuo é impedido e causa o alagamento. Além disso, nos casos de contrapressões maiores nas linhas de retornos, podem haver as necessidades de um dos purgadores ser consideravelmente maior, para reduzir a pressão através dele e consequentemente evitar a condição de "stall".
Para maiores detalhes de Stall, favor ler:

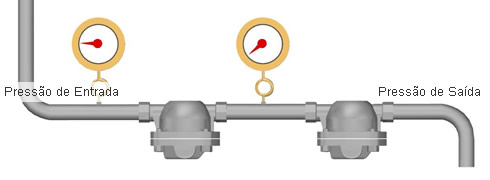

Problema do Diferencial de Pressão |
---|
Devido ao fato de o diferencial de pressão ser dividido entre 2 purgadores, se este diferencial não for grande o suficiente para que o fluxo vença a pressão de saída, irá acumular o condensado na entrada do primeiro purgador, o qual é a razão para que ambos, o primeiro e segundo purgador, necessitam ser superdimensionados. |
Mesmo que os dois purgadores sejam superdimensionados, outro motivo para evitar a drenagem dupla é a probabilidade de surgir problemas a partir das diferenças nos tempos do ciclo de operação de ambos os purgadores.
Resolvendo Problemas Relacionados a Descarga do Condensado
Em resumo, seja pelo bloqueio de vapor ou pela falta de sincronização de descarga no segundo purgador, a drenagem dupla leva ao golpe de ariete ou outros problemas sérios que deveriam ser evitados.
Como princípio básico, se a falha do purgador é uma preocupação, além de ter purgadores reservas em mãos, uma válvula de bloqueio deveria sempre ser instalada nos lados de entrada e saída dos purgadores de vapor para permitir a substituição rápida e fácil. Muitas vezes, uma válvula bypass para drenagem também pode ser instalada. Também, se for necessário ter uma reserva para um processo crítico, então uma solução é instalar um purgador em paralelo e estar pronto para o caso de comutação. Se nuvem de vapor vindo da descarga do condensado é uma preocupação, a instalação de tanque de vapor flash ,para coletar e possibilitar o reuso do vapor flash , ajudará a reduzir nuvens de vapores visíveis além de ajudar na melhoria da eficiência do sistema.
