Golpe de Aríete: Causa e Localização

O golpe de aríete pode gerar um grande impacto, forte o suficiente para danificar instantaneamente uma válvula, etc., ou causar danos menores por um longo período de tempo. Qualquer que seja o caso, ambas as situações podem causar acidentes graves, por isso contramedidas devem ser tomadas.

A Importância de Identificar a Causa e a Localização

Ao tentar impedir o golpe de aríete é importante determinar a sua localização e duração, mas é ainda mais importante estabelecer a sua causa mais provável.

Dois conselhos que você pode ouvir no local de trabalho são: 'Feche a válvula de bloqueio imediatamente se ocorrer o golpe de aríete.' E 'Acione a válvula de parada lentamente.'

O fechamento imediato da válvula irá cortar o fluxo de vapor, e o golpe de aríete pode cessar. Acionar a válvula lentamente, por outro lado, tem dois objetivos:

  • Diminuir o fluxo de vapor, o que enfraquece a força da inércia e, assim, enfraquece os impactos que ocorrem no interior das tubulações
  • Evitar a geração súbita de condensado, o que limita a quantidade de condensado gerada por unidade de tempo

Ao abrir lentamente a válvula de bloqueio, o condensado não pode fluir tão rapidamente. Isso pode ajudar a prevenir o primeiro tipo de golpe de aríete, causado por condensado em alta velocidade que colide nas tubulações, etc.

E se, mesmo acionando lentamente a válvula de bloqueio, não surtir efeito?

O golpe de aríete cessa após a válvula ser fechada

Alt Text

O golpe de aríete continua mesmo depois da válvula ser fechada

Alt Text

O golpe de aríete que ocorre mesmo após o suprimento de vapor ser interrompido ou quando as válvulas são acionadas lentamente é o segundo tipo de golpe de aríete, causado pela condensação súbita de vapor.

O que desencadeia esse tipo de golpe de aríete são as ondas. As ondas nas proximidades do condensado isolam ou retêm bolsões de vapor, e então ocorre o golpe de aríete. Com esse tipo de golpe de aríete, ondas de grande amplitude criadas pelo impacto inicial isolam mais bolsões de vapor e ajudam ainda mais a propagar o golpe de aríete.

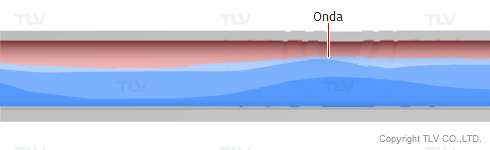

Golpe de aríete causado por ondas

Alt Text

Bolsões de vapor podem ser isolados ou retidos por ondas apenas se o nível de condensado dentro das tubulações for alto o suficiente para reter ou isolar bolsões de vapor contra as paredes das tubulações. Experimentos na TLV revelaram que o golpe de aríete começa a ocorrer quando o nível de condensado aumenta acima de aproximadamente 80% da altura interna das tubulações.

Ocorre a formação de ondas, mas com baixo nível de condensado: Não ocorre o golpe de aríete

Alt Text

Alto nível de condensado, mas nenhuma formação de ondas: Não ocorre o golpe de aríete

Alt Text

Ondas formam e alto nível de condensado: Ocorre o golpe de aríete

Alt Text

Golpe de Aríete nas Linhas de Distribuição de Vapor

O golpe de aríete em linhas de distribuição de vapor normalmente ocorre durante o suprimento inicial do vapor. O método de acionamento lento das válvulas, mencionado anteriormente, pode ajudar se o golpe de aríete for causado pelo condensado em alta velocidade colidindo com as tubulações, etc., mas não será eficaz se o golpe de aríete for causado pela condensação súbita de vapor.

Como o condensado está diretamente relacionado com ambos tipos, a remoção adequada do condensado levará à solução mais eficaz. Coletores de vapor devem ser instalados corretamente para que o condensado dentro das linhas de distribuição de vapor seja removido rápida e completamente.

Se o golpe de aríete ainda ocorrer , mesmo após os cuidados adequados terem sido tomados para as quantidades e localização dos coletores de vapor instalados, o problema provavelmente está sendo causado pela inclinação incorreta da tubulação. Se a tubulação não estiver inclinada corretamente, o condensado não poderá fluir para o coletor como o planejado, o que pode levar a altos níveis de condensado em locais inesperados.

Em linhas de distribuição de vapor compridas, mesmo uma ligeira elevação na tubulação pode resultar no golpe de aríete. Ao instalar uma tubulação utilizando a linha do teto ou o chão como referência, a inclinação da tubulação deve ser verificada novamente.

Tubulação de vapor inclinada para baixo: Não ocorre o golpe de aríete

Steam piping slopes downwards: No water hammer

Tubulação de vapor inclinada para cima: Ocorre o golpe de aríete

Steam piping slopes upwards: Water hammer occurs

Entre outras possíveis causas do golpe de aríete pode ser o acúmulo de condensado nas extremidades das linhas de ramificação. Esta é apenas uma dentre as razões pelas quais ocorre o golpe de aríete. A fim de realmente eliminar o problema, um levantamento do sistema de tubulação como um todo deve ser realizado para identificar as causas exatas e planejar contramedidas adequadas.

Métodos de Ramificação de Tubulações que Causam e Previnem o Golpe de Aríete

Water hammer based on Branch Piping Methods
