Оборудование для управления потоком жидкостей
Дисковой конденсатоотводчик PowerDyne®
Серия P/Серия HR/FP46UC
Воздушная рубашка
Из-за неблагоприятных погодных условий и потерь теплового излучения конденсатоотводчики с однослойной крышкой начинают работать и продуваться вхолостую, что приводит к утечке пара. Конденсатоотводчики PowerDyne® от TLV оснащены воздушной рубашкой, обеспечивающей устойчивость к воздействию окружающей среды и сводящей к минимуму бесполезные операции и потери пара.

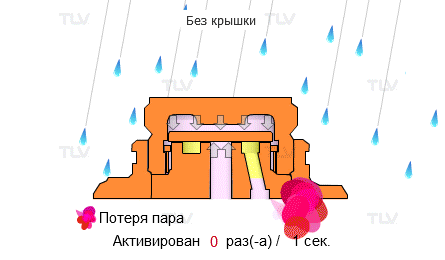

Сравнение влияния внешних условий по типу изоляции колпачков
Дисковой конденсатоотводчик PowerDyne®
Конденсатоотводчики PowerDyne® от TLV оснащены воздушной рубашкой, обеспечивающей устойчивость к воздействию окружающей среды. Прокаленный клапан также помогает снизить износ и обеспечивает надежную работу, эффективно сводя к минимуму потери пара.
Обычный дисковой конденсатоотводчик
Поверхность некоторых дисковых клапанов может быть ребристой или матовой для того, чтобы сразу же обнаружить сопротивление воздушной прослойки. Это приводит к уменьшению герметичности и утечке пара, что может повлечь за собой дорогостоящую продувку.
Влияние погодных условий на потерю пара
Зеркально отполированные уплотнительные поверхности
Поверхность некоторых дисковых клапанов может быть ребристой или матовой для того, чтобы сразу же обнаружить сопротивление воздушной прослойки. Однако это может привести к большему износу поверхности и утечке пара из-за работы вхолостую. Серия PowerDyne® решает эту проблему: биметаллическое кольцо воздушного клапана устраняет воздушную прослойку и позволяет использовать крепкую зеркально отполированную уплотняющую поверхность, не допускающую утечек пара.
* Все модели, кроме HR150A, HR260A (из-за пределов температуры перегрева), P21S вер. C и P46S
Биметаллическое кольцо воздушного клапана*
Улучшение времени запуска благодаря автоматическому биметаллическому воздухоотводчику
Для достижения полной эффективности, первичный воздух и холодный конденсат должны быстро удаляться из паропроводов. Биметаллическое кольцо воздушного клапана PowerDyne®* быстро и эффективно сбрасывает воздух без образования воздушной прослойки, устраняя необходимость в ручной продувке.* Все модели, кроме HR150A, HR260A (из-за пределов температуры перегрева), P21S вер. C и P46S
Принцип работы биметаллического воздуховыпускного кольца
При комнатной температуре C-образное биметаллическое кольцо воздушного клапана сжимается, поднимаясь вдоль юбки седла клапана и силой отрывая дисковый клапан от седла.
Когда температура поступающего конденсата повышается, биметаллическое вентиляционное кольцо нагревается, расширяется и скользит по юбке седла клапана. Усилие, удерживающее клапан открытым, сбрасывается, и конденсатоотводчик может работать нормально.
Повышение производительности за счет предотвращения связывания воздуха
В дисковых конденсатоотводчиках PowerDyne® исходный воздух автоматически отводится с помощью термостатической конструкции*, значительно сокращая время запуска.
* Все модели, кроме HR150A, HR260A (из-за пределов температуры перегрева), P21S вер. C и P46S

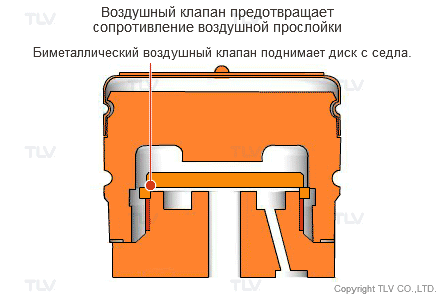

С биметаллическим кольцом для удаления воздуха

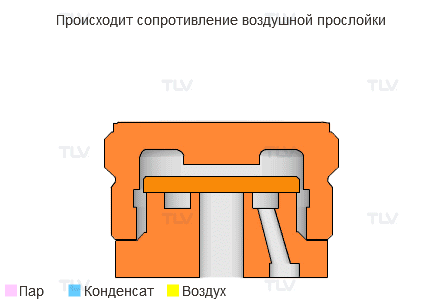

Когда происходит связывание воздуха

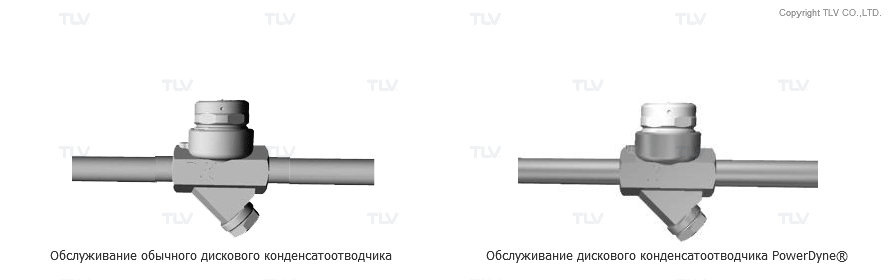

Поточная замена быстроизнашивающихся деталей, даже для соединений с муфтовой сваркой

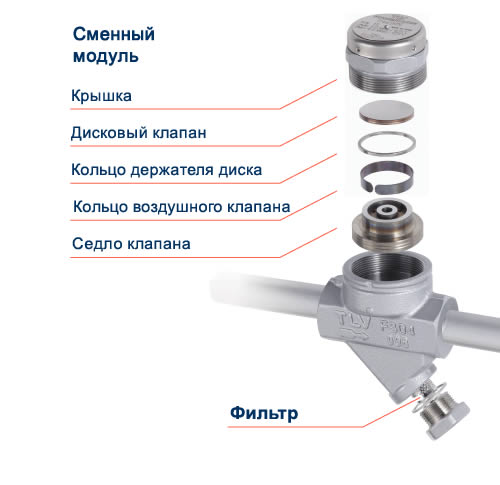

Сменный модуль*
Когда конденсатоотводчики выходят из строя, их обычно меняют полностью, вместо того, чтобы заменить отдельные детали. Короткий срок службы приводит к высокой стоимости замены.
Дисковые конденсатоотводчики TLV PowerDyne® разработаны для экономии времени и минимизации затрат на техническое обслуживание. Дизайн сменного модуля* позволяет быстро и просто производить ремонт изношенных деталей без необходимости замены всего конденсатоотводчика.
* Все модели, кромеt P46S and P21S вер. C
