PowerDyne® Thermodynamische Kondensatableiter
P Serie/HR Serie/FP46UC
Isolierkappen
Thermodynamische Kondensatableiter ohne Isolierkappe verlieren bei schlechter Witterung schnell Wärme über die Verschlusskappe, was zu häufigem Öffnen und erhöhtem Dampfverlust führt. Bei der TLV PowerDyne® Serie schützt ein Luftpolster unter der Isolierkappe vor Witterungseinflüssen und einer zu hohen Arbeitsfrequenz mit damit verbundenen Dampfverlusten.

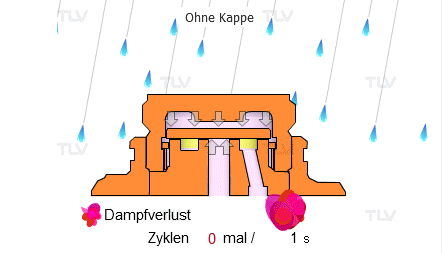

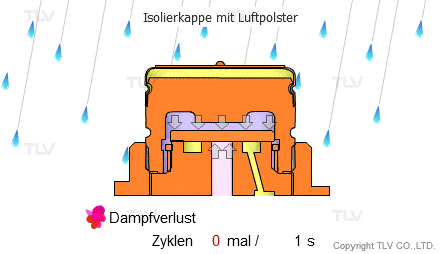

Vergleich der Auswirkungen äußerer Bedingungen durch die Kappendämmung
PowerDyne® thermodynamischer Kondensatableiter
Isolierkappen schützen vor widrigen Witterungseinflüssen. Die gehärtete Ventilgarnitur sorgt mit einem geläppten Ventilteller für einen dichten Abschluss sowie reduziert den Verschleiß und Dampfverlust auf ein Minimum.
Herkömmlicher thermodynamischer Kondensatableiter
Herkömmliche Ventilteller sind oft relativ grob geschliffen bzw. mit einer Riefe versehen, um Luftabschluss zu vermeiden. Mit dieser "eingebauten Leckage" ist immer ein gewisser Dampfverlust vorhanden, welcher sich mit der Zeit durch Erosion vergrößert und bis zum kostspieligen Durchblasen führen kann.
Einfluss des Wetters auf den Dampfverlust
Geläppte Dichtflächen
Manche TD-Modelle besitzen Ventilteller, die mit einer Riefe versehen oder grob geschliffen sind, um Luftabschluss zu vermeiden. Dies kann jedoch zu Sitzerosion und Dampfverlust führen. Die TLV PowerDyne® Serie löst dieses Problem: Der Bimetall-Entlüfterring* verhindert Luftabschluss und ermöglicht die Verwendung von gehärteten, geläppten Dichtflächen für dampfdichten Abschluss.
* Alle Modelle ausser HR150A, HR260A (Einsatz im überhitzen Bereich) und P21S ver. C
Bimetall-Entlüfter*
Verbesserung der Anlaufzeit durch automatische Bimetall-Entlüfterring
Um kurze Aufheizzeiten zu gewährleisten, müssen Luft und kaltes Kondensat schnell aus der Anlage ausgetragen werden. Der PowerDyne® Bimetall-Entlüfterring* garantiert eine schnelle und zuverlässige Anfahrentlüftung ohne Luftabschluss, und macht eine manuelle Entlüftung unnötig.
* Alle Modelle ausser HR150A, HR260A (Einsatz im überhitzen Bereich) und P21S ver. C
Wie der Bimetall-Entlüftungsring automatisch öffnet...
Erhöhte Produktivität
Ein thermischer Entlüfter* gewährleistet automatisch eine schnelle Anfahrentlüftung und verkürzt die Anfahrphase von Prozessen.
* Alle Modelle ausser HR150A, HR260A (Einsatz im überhitzen Bereich) und P21S ver. C
Mit Bimetall-Entlüftungsring
Wenn Luftabschluss auftritt

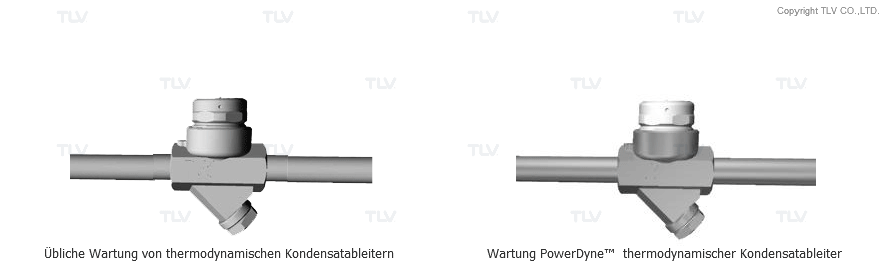

Einfache Instandhaltung
Inline-Ersatz ist möglich

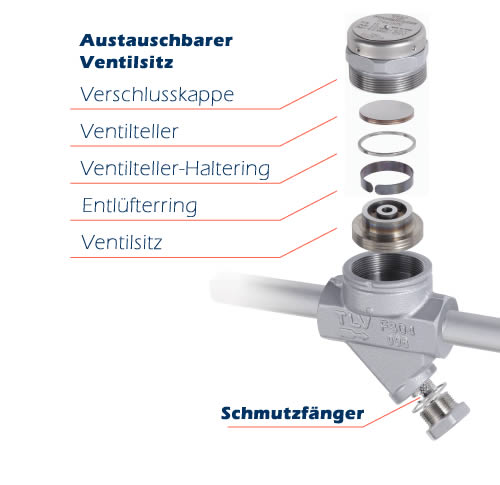

Eine austauschbare Ventilgarnitur erleichtert den Austausch von Verschleißteilen wie Ventilsitz und Ventilteller in der Leitung.
Die TLV PowerDyne® Serie verfügt über eingebaute Schmutzfänger, welche zum Schutz der Innenteile beitragen und somit Verschleiß reduzieren.
* Alle Modelle ausser P21S ver. C
