Optimize your Steam System Asset®
증기 시스템 최적화 프로그램(SSOP)은 에너지 절약 및 시스템 신뢰성 향상에 중점을 두고 있습니다. SSOP는 플랜트가 달성 할 수있는 에너지 절약의 추정치는 제공하였으나, 증기 시스템의 신뢰성을 향상시켜 플랜트가 달성 할 수있는 효과까지는 정량화 할 수는 없었습니다.
TLV는 2015 년부터 업계 최고의 자산 무결성 전문가와 협력하여, 장비 고장의 가능성과 고장시 발생하는 비용을 측정하여, 이러한 절감 효과를 정량화하는 방법을 개발하고 있습니다.
스팀 트랩 및 증기사용 장비의 검사와 최적화에 대한 광범위한 경험을 바탕으로 한 증기 엔지니어링 노하우로, 증기 시스템에 대한 위험을 정량화하고 완화하는 세계 최초의 서비스 SSRM을 만들었습니다.
목표
- 위험 요소 및 신뢰성 문제의 식별 및 정량화
- 위험 감소 및 잠재적 문제의 완화
- 위험 완화 조치 평가
- 에너지 절약의 달성

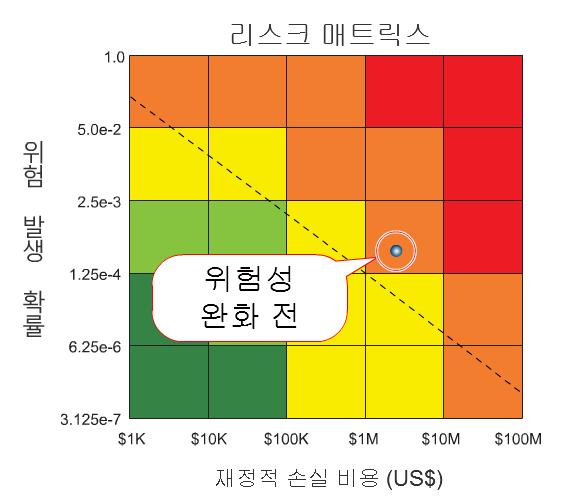

위험 완화 조치 전후의 위험 발생 가능성
(SSRM 매트릭스에 표시)
범위
SSRM은 다음과 같은 장비의 위험 측정에 중점을 둡니다.
- 증기를 사용하는 장비
- 증기 터빈
- 열교환기
- 중요도가 높은 증기 트레이싱 시스템
- 가스 플레어
- 스트리핑 스팀
- 응축수 배출 위치 관련
- 증기 분기배관 및 응축수 회수 배관

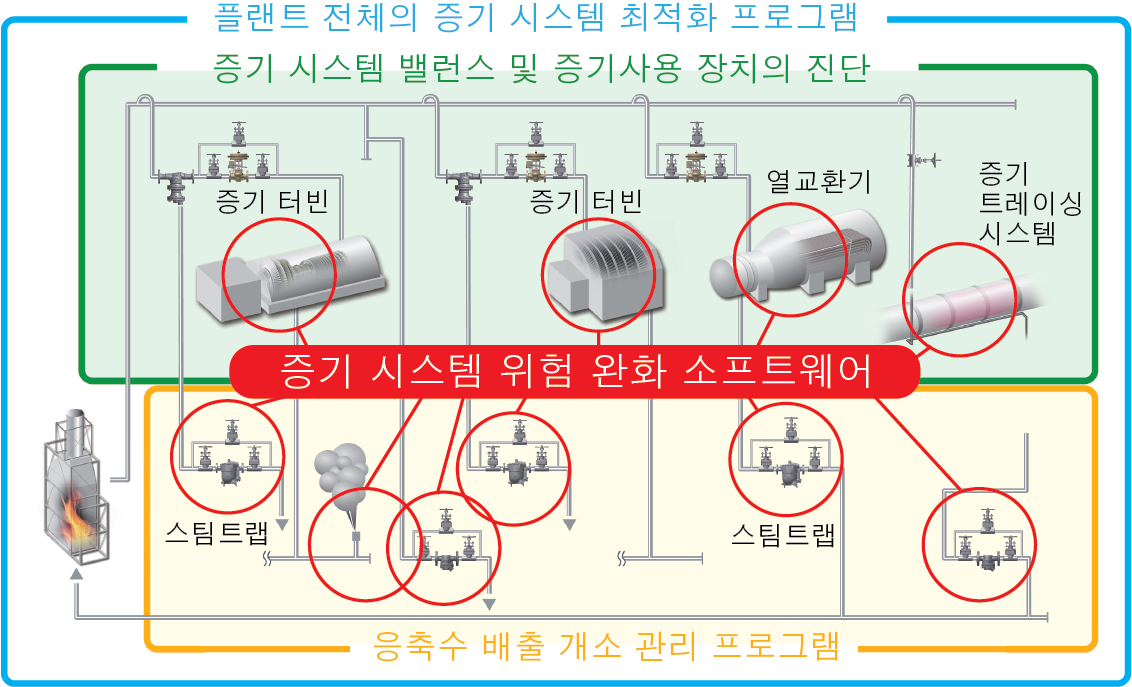

SSRM의 범위
목표
워터 햄머로 인한 정유소 및 석유 화학 단지의 증기 분기 라인 트러블
SSRM의 목표는 다음과 같은 증기를 사용하는 장비 및 응축수 배출 위치 관련에 대한 모든 위험의 가능성을 완화하고 줄이는 것입니다.
- 증기 터빈 트립
- 가열 문제
- 워터햄머
- 스톨현상
- 증기 누설
SSRM은 정유소의 증기 터빈에 대한 위험성 완화 |
 |
| 1 | 잠재적 위험을 명확히 하며 정량화 |
|
특정 정유 공장의 유체 촉매 분해 (FCC) 공정에서 TLV는 모든 증기 터빈을 조사하고 SSRM을 사용하여 현재의 위험을 평가했습니다. 평가 결과, 현재 고위험군의 장비를 중심으로 유지 보수의 우선 순위를 정하기 위한 정량적 근거를 제공했습니다. 일례로서, TLV는 메인 컬럼 리플 럭스 펌프를 구동하는 터빈으로 공급되는 증기의 수분 함유율이 높았으며, 적합하지 못한 스팀트랩의 설치로 거버너 내부가 응축수로 인하여 침식 되었다는 것을 발견했습니다. 이러한 요소는 이 터빈에 대한 높은 고장 가능성이 있음을 알 수 있었습니다. 공정 장치의 핵심 터빈으로 고장시 비용손실 또한 높은 것으로 평가되어 SSRM 매트릭스에서 전체 위험 점수가 가장 높았습니다.

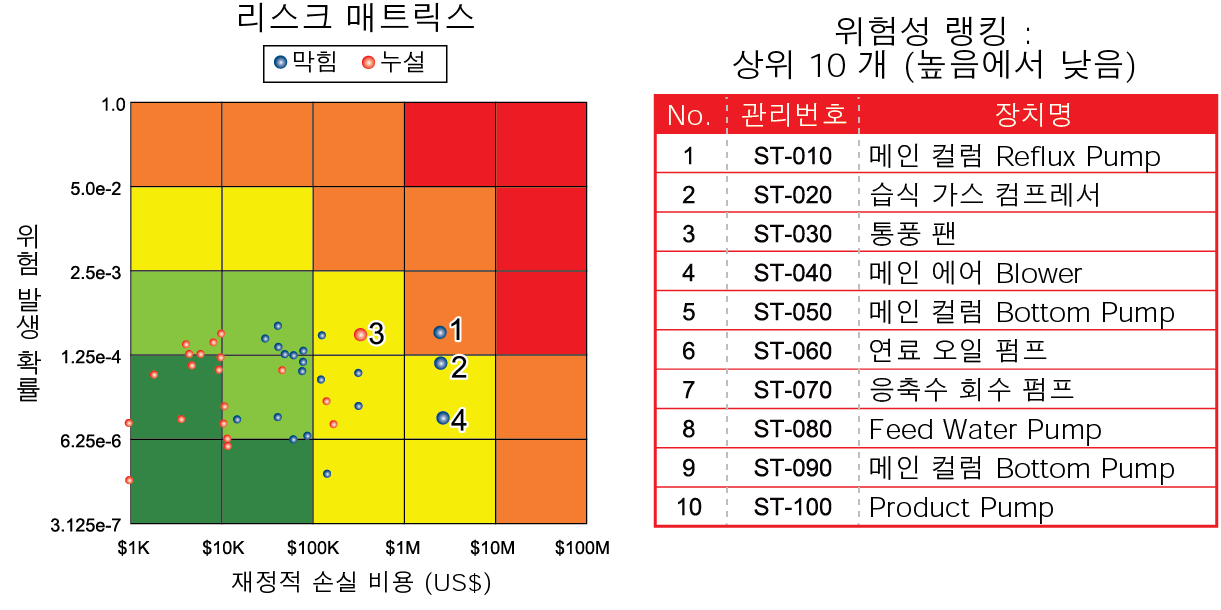

SSRM 매트릭스에서 위험군으로 평가 된 정유소의 증기 터빈 |
| 2 | 터빈 위험성의 완화 |
|
현장 조사 및 SSRM 분석 결과를 기반으로 TLV는 잠재적 위험을 완화 할 수있는 솔루션을 고안하고 구현했습니다. 당사의 솔루션은 문제의 터빈에 건도 높은 증기를 공급하였으며 터빈 및 관련 배관의 응축수 체류를 방지하도록 했습니다. 마지막으로, SSRM을 사용하여 이러한 완화 조치의 효과를 평가하고 결과를 바탕으로 비용 대비 효과의 분석을 공식화했습니다. |
