X-엘레멘트란
X-엘레멘트는 서모리퀴드(감온액)와 그힘을 전달하는 다이얼그램, 밸브로 구성되어 증기속에서 열고닫혀서 응축수나 공기 등의 불응축 기체가 주위에 있으면 열리는 기능을 가졌습니다. 바이메탈에서는 배출이 불가능 했던 고온의 불응축 기체도 배출이 가능합니다. 이 기능은 서모리퀴드의 특성에 의한 것입니다.
서모리퀴드도 물과 같은 압력하에서 어떤 온도이하에서는 액체이지만, 어떤 온도이하가 되면 기체가 되어 팽창을 합니다. 기체가 되는 온도는 물이 증기로 되는 온도보다 6℃(에어벤트용 22℃)낮은 온도에서 기화되어 주위가 증기이면 서모리퀴드는 기화되어 팽창합니다. 팽챙에 의해 내부의 다이얼그램을 눌러 밸브를 열고 닫습니다.
반대로 X-엘레멘트의 주위가 저온인 경우(응축수나 공기가 있는 상태)는 서모리퀴트가 액상의 상태여서 밸브가 열리지 않고 그사이로 응축수나 공기가 배출됩니다.
상시 작동의 경우

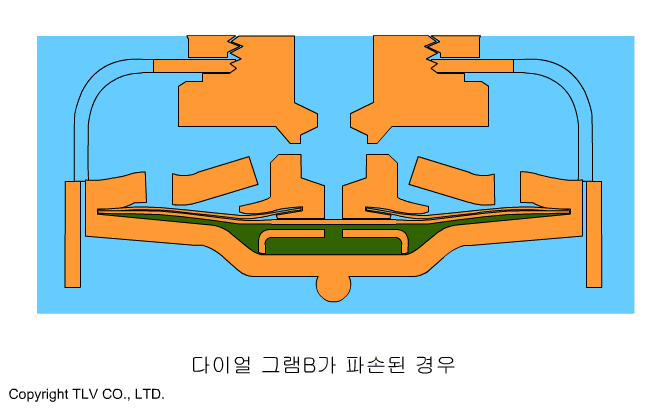

Fail-Open기능(다이얼그램이 파손 된 경우)
X-엘레멘트는 다이얼그램이 파손되면 열림상태(Fail-Open)가 되도록 설계되어 있습니다.
스팀 트랩은, 고장났을 때, 열림 상태를 유지하는 경우(누설)와 닫힘상태를 유지하는 경우(막힘)가 있습니다. 열림 상태가 되면, 장치의 운전을 멈추어 고장 트랩을 교환 할 수 없는 연속 프로세스에 있어서는 응축수가 체류하여 장치에 가열 불량을 일으킵니다. 반대로 열림 상태가 되면 증기가 계속 공급되어 장치에서 생산할 수 있습니다. 이 기능은 다이어프램이 파손했을 때, 증기나 응축수가 유입해 엘리먼트가 팽창하여 시트와 시트 사이와 접촉해 닫힘 상태가 되었다고 해도, 파손시에는 시트 중앙부에 있는 작은 구멍을 통과하여 시트부로부터 응축수등이 흐르도록 한 것입니다.
증기 공급이 계속되는 한 밸브는 위로 밀려 올라가고 완전히 열린 상태로 유지됩니다.
