Qu'est-ce qu'un élément X?
L'élément X comprend une vanne et un diaphragme qui transmet la force d'un liquide thermique (fluide sensible à la température). La vanne est fermée lorsqu'elle est entourée de vapeur. Elle est ouverte en cas de présence de condensât, d'air ou d'autres gaz non condensables. Ce mécanisme est également capable d'expulser des gaz non condensables à température élevée, ce que les évents d'air à bimétal sont incapables de faire. Ceci est possible grâce aux caractéristiques des liquides thermiques.
Comme l'eau, le liquide thermique demeure liquide à une certaine pression et température. Lorsqu'il dépasse une température précise, il se transforme alors en gaz et se dilate. Cette température est inférieure d'environ 6°C (22°C pour les évents d'air) à la température à laquelle l'eau se transforme en vapeur. Lorsqu'il est entouré de vapeur, le liquide thermique passe donc à l'état gazeux. Ainsi, la chambre contenant le liquide thermique se dilate et pousse sur le diaphragme, qui ferme alors l'espace entre la vanne et l'ouverture.
En revanche, lorsque la zone autour de l'élément X est à faible température (condensât ou air), le liquide thermique est en phase liquide et la vanne n'est pas fermée. Le condensât et l'air sont donc expulsés de l'espace entre la vanne et l'ouverture de vanne.
Fonctionnement normal
Fonction de défaillance en position ouverte à sureté intégrée
Tout instrument de qualité doit comporter des caractéristiques de sécurité malgré défaillance. TLV a donc conçu l'élément X de façon à ce que la vanne demeure en position ouverte (fonction de défaillance en position ouverte) si le diaphragme se casse.

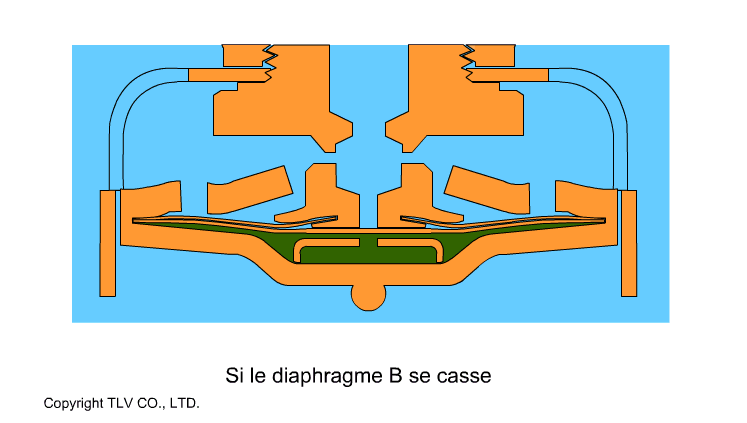

En cas de défaillance d'un purgeur de vapeur, la vanne peut soit rester ouverte (fuite) soit fermée (blocage). Si la vanne demeure en position fermée, le condensât s'accumule dans tout équipement qui ne peut pas être mis à l'arrêt afin de remplacer le purgeur défaillant. Cette accumulation de condensât affecte la performance de chauffage de l'équipement. D'un autre côté, si la vanne demeure ouverte, la vapeur continue d'être alimentée et l'équipement continue de produire. Grâce à cette fonction de défaillance en position ouverte, la vapeur et le condensât peuvent continuer de s'écouler à travers le trou au centre de la vanne si le diaphragme se casse.
Tant que l'alimentation en vapeur se poursuit, la vanne est poussée vers le haut et reste entièrement ouverte.
