Equipamento de controle de fluidos
Purgadores de Vapor de Boia Livre para Linhas Principais
Série SS/Série FS/Série SH
Mantém uma vedação hermética mesmo sob condições de baixa carga de condensado
Purgador de bóia livre para vapor para linha principal de vapor e traços
Algumas características comuns das tubulações de distribuição de vapor são que a quantidade de condensado gerado nelas é muito pequena, suas horas de operação são muitas, e se encontram frequentemente em instalações externas. Portanto, os purgadores de vapor usados nestas tubulações devem ter perdas muito pequenas de vapor durante os ciclos de descarga do condensado, e os purgadores devem oferecer operações de longa duração confiáveis e estáveis. Os Purgadores de Boia Livre para Vapor para Tubulações Principais foram projetados precisamente com estes pontos em mente, e são, portanto ideais para uso em tubulações de distribuição de vapor.
Boia Livre

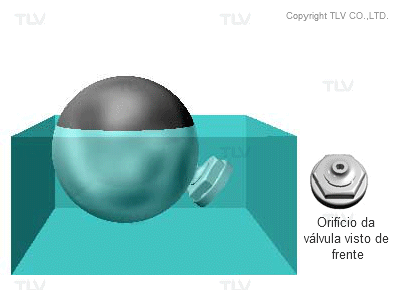

Em purgadores de boia livre, que não usam alavancas ou dobradiças, a boia é movida pela força da flutuabilidade. A distância entre a boia e o orifício muda como resposta à quantidade de condensado que entra no purgador e a mudança correspondente no nível do condensado, resultando na abertura e no fechamento total do orifício com boia em si funcionando como a válvula.
Como a boia em si – uma esfera de precisão de base oca – é a válvula, toda a superfície da boia funciona como vedação da válvula. Isso garante uma confiabilidade superior e uma longa vida útil. Conforme a boia é movida pela força da flutuação e como o nível do condensado dentro do purgador de vapor é sempre maior do que o orifício da válvula, o orifício da válvula fica sob a vedação contínua pela água, e o vapor não pode escapar.
Estrutura de assento de boia de três pontos
Devido a esta estrutura, o assento da boia é estabilizado para melhorar as propriedades de vedação. Calculada tridimensionalmente, a guia que garante que a boia consiga fechar o orifício da válvula completamente, contém dois pontos de assento, e estes, juntamente com o orifício da válvula, totalizam os três pontos do assento da boia. Com esta estrutura de assento de três pontos, não há vazamentos de vapor (nem de ar, nem de gás) mesmo nos casos em que a carga de condensado seja tão pequena que uma vedação por água não seja possível.

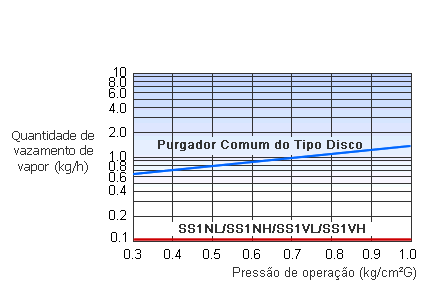

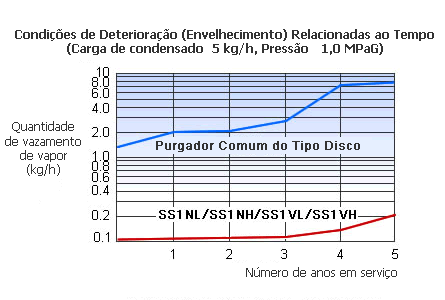

Perda de Vapor / Deterioração por Idade
A combinação com uma boia de base de precisão oferece propriedade superiores de vedação e vida útil longa.
SS1NL/SS1NH/SS1VL/SS1VH versus o Purgador Comum do Tipo Disco
Eliminador de ar bimetálico embutido
Mecanismo automático de ventilação de ar / Tempo de inicialização reduzido
Em purgadores comuns do tipo disco, quando o ar atinge a entrada, o disco é fechado e o ar não pode ser descarregado. Na Série de Purgadores de Vapor de Boia Livre para Tubulações Principais, o anel bimetálico reage à temperatura e, quando frio, sustenta a boia longe do orifício, descarregando o ar e o condensado frio de forma rápida e automática. Isto elimina a necessidade de abrir uma válvula de desvio a cada vez que o equipamento é acionado, economizando trabalho.

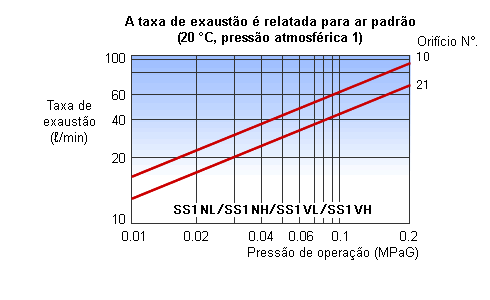

Recurso do Eliminador (SS1NL / SS1NH / SS1VL / SS1VH)
O recurso de eliminador bimetálico embutido descarrega o ar inicial rapidamente.

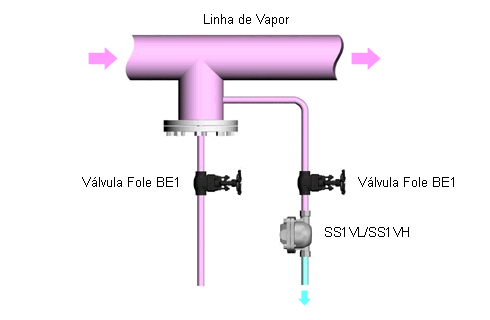

Também Pode Ser Usado em Tubulações Verticais Para Economia de Espaço
Modelos disponíveis para tubulações verticais ou horizontais
Cada modelo das séries SS1 / SS3 / SS5 está disponível em tipos verticais e horizontais.
O SH5VL está disponível somente no tipo vertical.

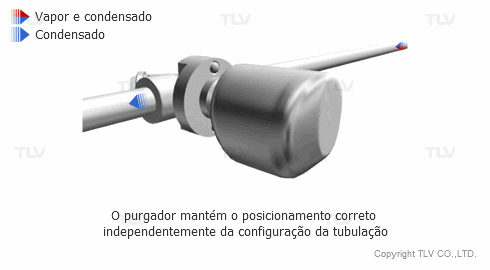

Utilização de um flange universal (modelos FS3 / FS5 / FS5H)
O purgador pode ser substituído de forma fácil e econômica por qualquer pessoa através da remoção de dois parafusos. Pode ser instalado em tubulações horizontais ou verticais.
