증기주관과 트레이스용 프리플로트 스팀트랩

증기 수송 배관 용도의 특징으로서 발생하는 응축수량이 적고 운전 시간이 긴 옥외 설치도 많습니다. 그 때에 맞는 스팀 트랩에는 응축수 배출 작동시의 증기 손실이 적고 장기간 안정되어 성능을 유지할 수 있는 것이 요구됩니다. SST 시리즈는 이것을 고려해 증기 수송 배관 용도에 최적인 설계가 이루어진 스팀 트랩 시리즈입니다.

프리 플로우트

프리 플로우트는 레버나 경첩등을 사용하지 않고 플로트가 부력을 이용하여 유입해 오는 응축수의 양에 맞추어 플로우트와 시트면과의 거리가 바뀌어 시트면이 크게 벌어지거나 닫거나 하는 플로우트 그 자체가 시트의 역할을 완수하는 기구입니다.

진구도4/1000의 진구에 가까운 구체에 연마된 프리 플로우트 그 자체가 시트이기 때문에 플로우트 표면의 어디에서라도 실이 생깁니다. 그 때문에 높은 신뢰성과 내구성을 갖추고 있습니다. 또 플로우트의 부력을 이용하고 있는 것부터 스팀 트랩 내의 응축수의 수위는 시트면보다 상부에 있어 변구는 항상 워터 실이 되어 증기의 누설을 허락하지 않습니다.

플로우트 3점지지 구조

플로우트의 착지를 보다 안정시켜 실성을 높이기 위한 기구입니다. 3 차원적으로 계산해 플로우트는 완전하게 시트면을 차지할 수 있는 가이드상의 2개소, 그리고 시트의 합계 3점으로 플로트를 지지합니다. 따라서 응축수가 지극히 적고 워터 실이 불가능한 곳에서도 증기를 누설 하지 않습니다.

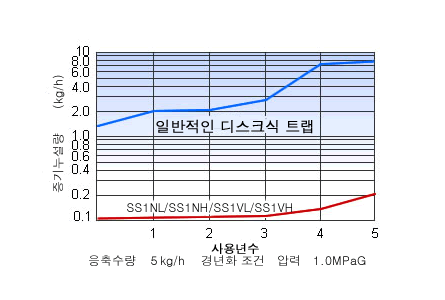

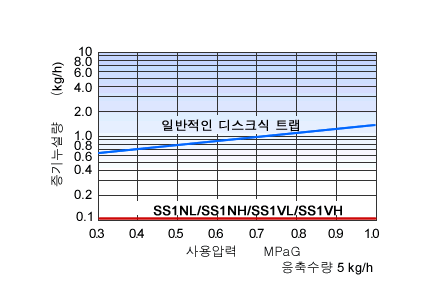

증기 손실의 비교

고점도 플로우트와 콤비네이션이 높은 실링을 실현합니다.

자동 공기 배출 메커니즘 / 시동 시간 단축

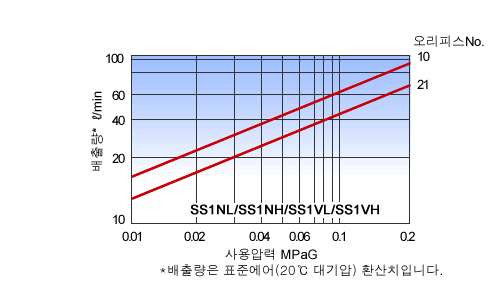

배출능력(SS1NL/SS1NH/SS1VL/SS1VH)

바이메탈을 이용한 자동 블로우 기구를 내장하여 초기 에어를 신속하게 배출합니다.

수평배관・수직배관용을 라인업

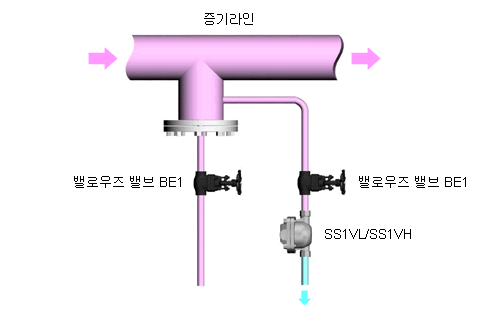

SS1/SS3/SS5의 각 시리즈에는 수직배관 타입과 수평배관 타입 2종류가 있습니다.

※SH5VL는 수직배관

유니버셜 플랜지를 채용（FS3/FS5）

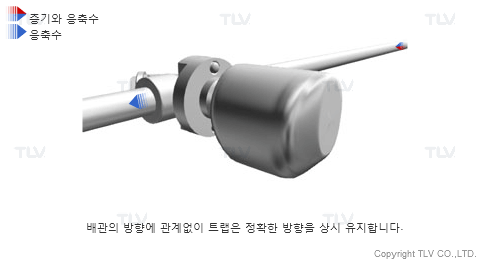

2개의 볼트의 탈작만으로 누구라도 간단하게 교환이 가능합니다. 수직배관이나 수평배관에도 사용이 가능합니다.
