Trampas de Vapor de Flotador para Cabezales de Vapor
Serie SS/Serie FS/Serie SH
Mantiene un sello hermético aún bajo condiciones de baja carga de condensado
Trampas de Vapor de Flotador Libre Para Líneas Principales y de Traceo
Algunas características típicas de las tuberías principales de distribución de vapor son que la cantidad de condensado generado en ellas es bastante pequeña, sus horas de operación son bastante largas y generalmente se encuentran en instalaciones exteriores. Por lo tanto, las trampas de vapor usadas en estas tuberías solo deben tener perdidas de vapor en cantidades muy pequeñas, durante los ciclos de descarga de condensado, y las trampas deben ofrecer confiabilidad y operacion estable en periodos largos. Las Trampas de Vapor de Flotador Libre para Tuberias Principales precísamente fueron diseñadas con estos puntos en mente, y por lo tanto, son ideales para su uso en las tuberías principales de distribución.
Flotador libre
En las trampas de flotador libre, las cuales no hacen uso de palancas o bisagras, el flotador se mueve debido a la fueza de flotabilidad. La distancia entre el flotador y el orificio cambia en respuesta a la cantidad de condensdo que entra a la trampa y el cambio correspondiente en el nivel del condensado, resultando en la apertura total y el cierre del orificio, con el flotador funcionando como tapón de la válvula.
El flotador por si mismo - una esfera de precisión - es la válvula, la superficie entera del flotador funciona como la superficie de sello de la válvula. Esto garantiza una confiabilidad superior y una vida de servicio mas larga. Ya que el flotador se mueve debido a la fuerza de flotabilidad y el nivel de condensado dentro de la trampa de vapor siempre estará ligeramente arriba del orificio de la válvula, el orificio de la válvula permanece bajo un continuo sello de agua, asi el vapor no puede escapar.
Estructura del asiento de 3 puntos del flotador
Debido a esta estructura, el asentamiento del flotador es estabilizado por propiedades mejoradas de sellado. Calculado tridimensionalmente, la guia asegura que el flotador sea capaz de cerrar en su totalidad al orificio de la válvula, contiene 2 puntos de asentamiento y junto con el orificio de la válvula, hacen un total de 3 puntos de asentamiento para el flotador. Con esta estructura de 3 puntos de asentamiento, no hay fuga de vapor (gas o aire) incluso en casos en donde la carga de condensado es tan pequeña que no sea posible el sello de agua.

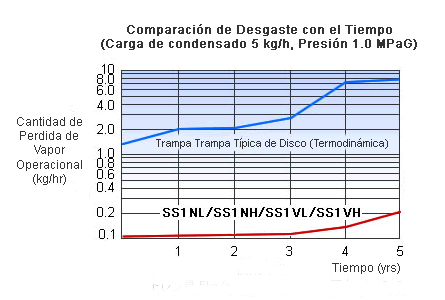

Deterioro por los años / Pérdida de Vapor
La combinacion con el flotador de precisión ofrece rendimientos superiores de propiedades de sellado y larga vida útil.

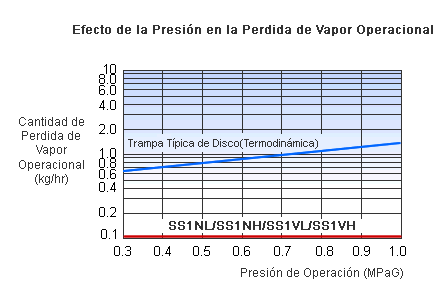

SS1NL/SS1NH/SS1VL/SS1VH contra Trampas Típicas de Tipo Disco (Termodinámicas)
Venteo de aire tipo bimetálico integrado
Mecanismo automático de purga de aire / Tiempo de arranque reducido
En las trampas típicas de disco (termodinámicas), cuando el aire alcanza la entrada, el disco está cerrado y no puede descargarse el aire. En la serie de Trampas de Vapor de Flotador Libre para tuberias principales (cabezales), la tira de bimetal reacciona a la temperatura y cuando esta frío, mantiene al flotador alejado del orificio, descargando aire y condensado frío de manera rápida y automática. Esto elimina la necesidad de abrir la válvula de derivación (bypass) cada vez que se arranque el equipo y esto ahorra mano de obra.

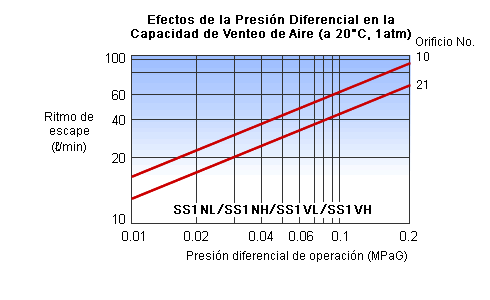

Característica de Venteo (SS1NL / SS1NH / SS1VL / SS1VH)
La característica integrada de venteo de aire por bimetal descarga rápidamente el aire inicial.

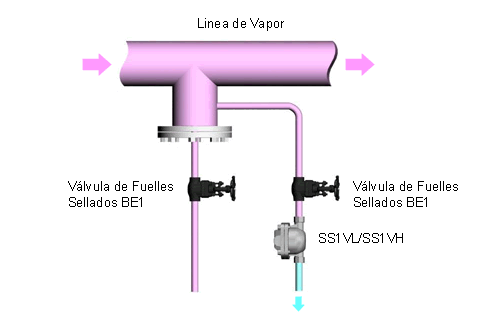

También puede ser usada en tuberias verticales para ahorro de espacio
Modelos disponibles para tuberias verticales y horizontales
Cada modelo de las series SS1 / SS3 / SS5 están disponibles para instalación Vertical y Horizontal.
La SH5VL solo está disponible para instalación vertical.

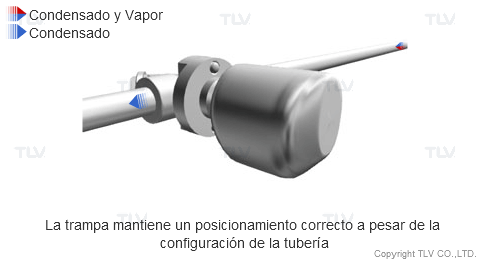

Utilizan una brida universal (modelos FS3 / FS5 / FS5H)
La trampa puede ser reemplazada fácil y económicamente por cualquier persona con solo remover 2 tornillos. Puede ser instalada en tuberia Horizontal ó Vertical.
