Kondensatableiter für Leitungsentwässerung
SS Serie/FS Serie/SH Serie
Garantiert dampfdichten Abschluss, auch bei Nullast
Freischwimmer-Kondensatableiter für Dampfleitungen und Begleitheizungen
Typische Eigenschaften von Dampfleitungen sind geringe Kondensatmengen, lange Betriebszeiten und eine Montage im Außenbereich. Daher ist es für die verwendeten Kondensatableiter unabdinglich, lange und zuverlässige Standzeiten bei gleichzeitig minimalem Dampfverlust zu gewährleisten. Freischwimmer-Kondensatableiter für Dampfleitungen wurden speziell mit Blick auf diese Aspekte entwickelt und eignen sich daher hervorragend für den Einsatz in Dampfleitungen.
Freischwimmer

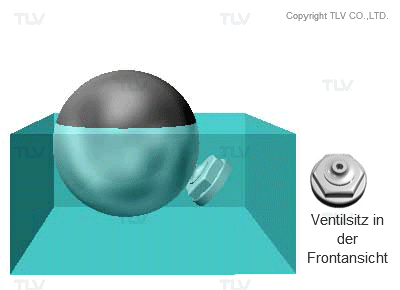

Ein Freischwimmer-Kondensatableiter nutzt keine Hebel oder Gelenke. Eine frei rotierende Kugel wird durch die Auftriebskraft bewegt. Der Abstand zwischen Kugel und Ventilsitz verändert sich in Abhängigkeit zur zulaufenden Kondensatmenge und dem sich dadurch ändernden Kondensatpegel im Ableiter. Somit dient die Kugel als Ventil und öffnet oder schließt vollständig, je nach Kondensatpegel.
Die präzisionsgeschliffene Schwimmerkugel selbst ist das Ventil. Durch die ständige Drehung, während sie auf dem Kondensatpegel schwimmt, kann die gesamte Oberfläche der Kugel als Dichtfläche dienen. Abrieb und Verschleiß werden so auf ein Minimum reduziert. Dies führt zu der außergewöhnlichen Lebensdauer dieses Kondensatableiters. Die Bewegungskraft der Kugel ist der Auftrieb, sodass der Kondensatpegel immer ein wenig höher ist als der Ventilsitz. Durch diese Wasservorlage kann Dampfverlust ausgeschlossen werden.

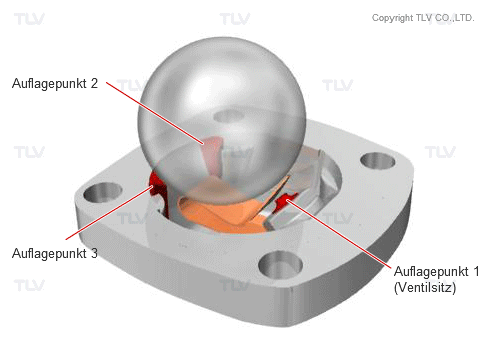

Kugel mit 3-Punkt-Auflage
Dieses Design verbessert den Sitz der Kugel und somit die Dichtung. Zwei Auflagepunkte sowie der Ventilsitz, der als dritter Auflagepunkt dient, sorgen für eine sichere Führung der Kugel. So kann über den gesamten Druckbereich hinweg eine perfekte Dichtung erzielt werden – selbst wenn keine Wasservorlage vorhanden ist.
Dampfverlust / Alterungsverschleiß
Die präzisionsgeschliffene Schwimmerkugel sorgt für eine perfekte Dichtung über den gesamten Druckbereich hinweg und ist äußerst langlebig.
Vergleich Leerlaufverlust

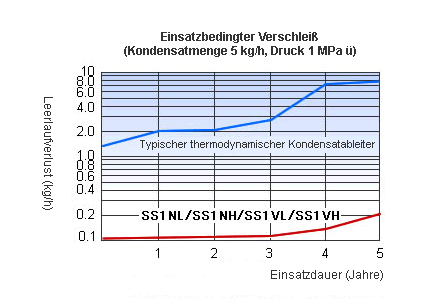

Einsatzbedingter Verschleiß

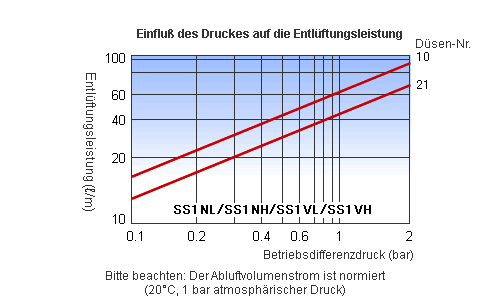

Anfahrentlüftung (SS1NL/SS1NH/SS1VL/SS1VH)

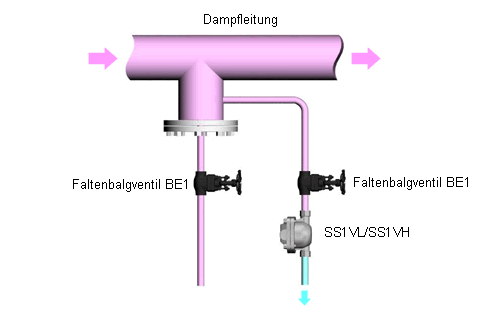

Kann in vertikalen Leitungen platzsparend eingebaut werden
Modelle für horizontalen and vertikalen Einbau erhältlich
Jedes Modell der SS1, SS3 und SS5 Serien ist in horizontaler und vertikaler Ausführung verfügbar.
SH5VL gibt es jedoch nur in vertikaler Ausführung.
Universal-Anschlussstück (Modelle FS3 / FS5 / FS5H)
Dieser Kondensatableiter kann durch das Lösen zweier Bolzen einfach und ökonomisch ausgetauscht werden. Ein horizontaler und vertikaler Einbau ist möglich.
