Équipement de contrôle des fluides
Purgeurs de vapeur à flotteur fermé libre pour conduites principales
Gamme SS / FS / SH / SJ
Grande étanchéité, même dans des conditions de faible charge de condensât
Flotteur libre
Les purgeurs à flotteur fermé libre n'utilisent ni leviers ni pivots. Le flotteur bouge par la force de la flottabilité. La distance entre le flotteur et l'orifice change en réponse à la quantité de condensât qui entre dans le purgeur et à la modification subséquente du niveau de condensât. Ceci entraîne l'ouverture et la fermeture de l'orifice, le flotteur fonctionnant comme vanne.
Etant donné que le flotteur fermé libre - une sphère creuse usinée avec précision - agit comme vanne, la surface entière du flotteur fonctionne comme surface de scellement de la vanne. Ceci garantit une fiabilité exceptionnelle et une longue durée de service. Comme le flotteur bouge par la force de la flottabilité et que le niveau de condensât à l'intérieur du purgeur est toujours légèrement plus grand que sur l'orifice de la vanne, cet orifice se trouve sous un joint d'eau continu. La vapeur ne peut donc pas s'échapper.
Structure d'assise en 3 points du flotteur
De par cette structure, l'assise du flotteur est stabilisée pour un scellement amélioré. Calculé de façon tridimensionnelle, le guide qui permet au flotteur de pleinement fermer l'orifice de la vanne contient 2 points d'assise. Avec l'orifice de la vanne, cela fait un total de 3 points d'assise pour le flotteur. Cette structure d'assise en 3 points évite toute fuite de vapeur (ou d'air ou de gaz), même dans les cas où la charge de condensât est tellement petite qu'un joint d'eau n'est pas possible.
Pertes de vapeur / usure
L'emploi d'un flotteur usiné avec précision engendre un meilleur scellement et une longue durée de service.

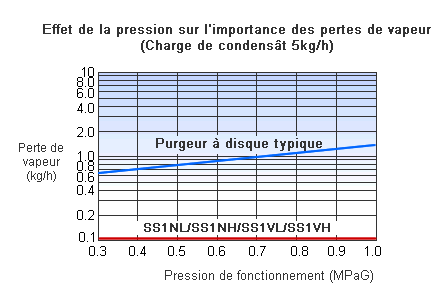

Comparaison des pertes de vapeur fonctionnelles

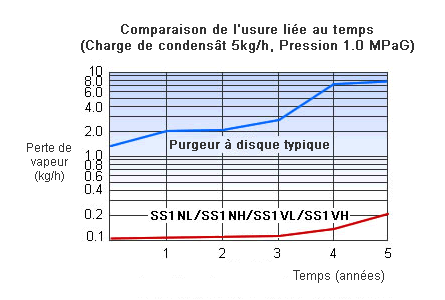

Comparaison de la fiabilité dans le temps
Intègre une fonction de purge automatique de l'air (bimétal incorporé)

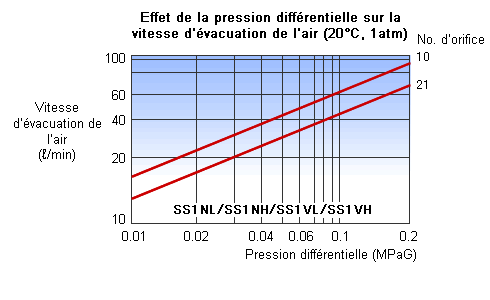

Fonction d'évent (SS1NL / SS1NH / SS1VL / SS1VH)
L'évent d'air bimétallique incorporé expulse rapidement l'air initialement présent.

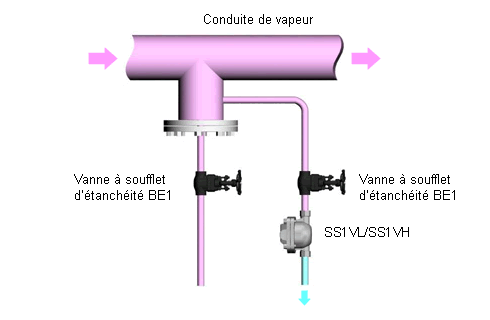

Egalement utilisable sur des conduites verticales pour économiser de l'espace
Modèles disponibles pour conduites verticales ou horizontales
Chaque modèle des gammes SS1 / SS3 / SS5 est disponible en configuration verticale et horizontale.
Il est à noter que le modèle SH5VL n'est disponible qu'en configuration verticale.

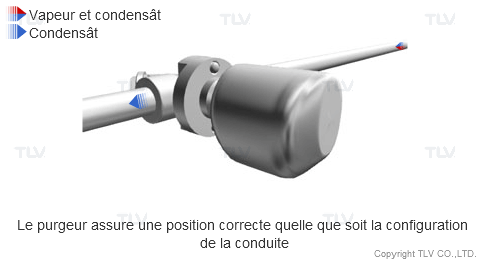

Modèles disponibles avec bride universelle (FS3 / FS5 / FS5H)
Le purgeur peut être remplacé facilement et économiquement, en enlevant simplement 2 boulons. Il peut être installé sur des conduites horizontales ou verticales.
