Équipement de contrôle des fluides

PowerTrap® (Compact)

GT5C

Applications

  • Réchauffeurs d'air à bancs multiples
  • Unités de maniement de l'air, réchauffeurs de ventilateurs
  • Petits échangeurs de chaleur soumis à des fluctuations de charge importantes
  • Réchauffeurs avec brasage susceptibles d'être endommagés par un blocage
  • Equipements dans lesquels des coups de bélier sont audibles

Symptômes de blocage et solution GT5C potentielle

  • Coups de bélier
  • Température sous-refroidie (froid)
  • Fuites de conduites, fuites de joints
  • Serpentin stratifié
  • Fluctuations de température
  • Corrosion

Combinaison compacte d'une pompe mécanique et d'un purgeur de vapeur avec une faible hauteur de charge

Le PowerTrap® GT5C est une pompe mécanique extrêmement compacte équipée d'un purgeur de vapeur. Il expulse le condensât lorsque la pression à l'intérieur de l'équipement est élevée. Il pompe également le condensât hors de l'équipement lorsque la pression dans l'équipement est faible, en utilisant la vapeur comme fluide moteur. Le GT5C permet en outre un tuyautage simplifié par rapport aux pompes mécaniques existantes.

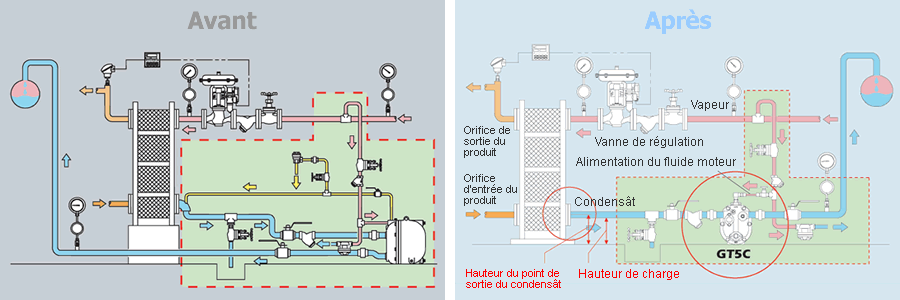

Exemple d’installation pour une pompe mécanique existante* Exemple d’installation des conduites*

Installation Piping Example for GT5C*

Pas besoin de conduite d’échappement / Tuyautage simplifié

  • Seule une conduite d’arrivée du fluide moteur est nécessaire; une conduite d’échappement est superflue.
  • Les conduites d’entrée et de sortie sont linéaires et efficaces, ce qui permet de facilement remplacer les purgeurs de vapeur existants.
  • L’évent d’air et les clapets de retenue incorporés limitent tout besoin d’installation externe.

Hauteur de sortie du condensât:170mm

  • Utilisable avec des échangeurs de chaleur dont la sortie de condensât est à faible hauteur

Entretien facile

  • Les clapets de retenue amont/aval et la soupape d’arrivée du fluide moteur peuvent être enlevés sans démonter les tuyauteries.
  • Ces clapets et soupape peuvent être retirés en desserrant simplement deux boulons.
  • Le corps peut être retiré en dévissant six boulons, sans démontage des tuyauteries.

* L’installation effective varie en fonction du débit et des conditions de fonctionnement souhaités.
Voir la feuille de spécifications du produit (SDS) pour plus de détails.
