В данной статье речь пойдет о том, как рассчитать и сравнить коэффициент теплопередачи пара и горячей воды посредством различных типов рабочей среды, в т.ч. с учетом пленочного коэффициента и характеристик самого стенового материала.

На общий коэффициент теплопередачи влияет толщина и теплопроводность рабочей среды, передающей тепло. Чем больше коэффициент, тем легче тепло передается от источника к нагреваемому продукту. В теплообменнике связь между общим коэффициентом теплопередачи (U) и количеством теплоты (Q) может быть определена следующим уравнением,

где

Из этого уравнения следует, что значение U прямо пропорционально Q, скорости теплообмена. Допустим, что поверхность теплопередачи и разница температур остаются неизменными, тогда чем больше значение U, тем больше будет скорость теплопередачи. Другими словами, для определенного теплообменника и продукта большой коэффициент теплопередачи сократит время запуска и увеличит эффективность работы и прибыль.

Для определения значения U используется множество уравнений, вот одно из них:

где
h = коэффициент конвективного теплообмена, Вт/(м²°C)
L = толщина стенки, м [фут]
λ = теплопроводность, Вт/(м°С)

При подогреве воды, например, теплопередача проходит из жидкости 1 (источник тепла) к жидкости 2 (вода, нагреваемый продукт) через проводящее твердое вещество (металлическую стенку). Но нельзя забывать и о сопротивлении пленки. Именно поэтому коэффициент конвективного теплообмена (h), иногда называемый пленочным коэффициентом, учитывается при расчете теплообмена между жидкостью и проводящей стенкой.

Кроме того, в некоторых уникальных производственных процессах, как в технологическом нагреве, применяемом в биотехнологии или в фармацевтике, передача тепла может проходить через несколько слоев стенок. Для таких случаев приведенное выше уравнение можно адаптировать, включив в него каждый слой толщины твердого тела (L), разделенный на его теплопроводность (λ).

Чтобы упростить приведенные ниже типовые вычисления, следующие значения могут использоваться в качестве примера для коэффициентов конвективного теплообмена:

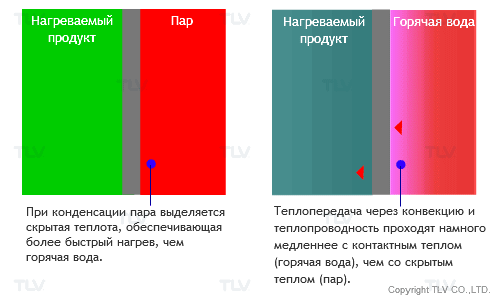

Пример для сравнения влияния на величину U различных источников тепла, пара или горячей воды

Для подогрева воды используются два паровых котла из углеродистой стали (λ = 50 Вт/(м°C)) со внутренней толщиной стенки 15 мм. Предположим, что коэффициент теплопередачи подогреваемой воды — 1000 Вт/м²°C, горячей воды — 3000 Вт/м²°C и пара — 10000Вт/м²°C, а теперь рассчитаем значение U для обоих процессов нагревания.

Паровой котел из углеродистой стали — Сравнение источников тепла: пара и горячей воды

Горячая вода:

Пар:

В этом случае пар обеспечивает расчетное улучшение значения U на 17%.

Теперь представьте, что теплопроводящая стенка котла также облицована слоем стеклоэмали толщиной 1 мм [0.0033 фт] (λ = 0.9 Вт/(м °C)). Включение этих значений в вышеприведенное уравнение для расчета величины U дает следующие результаты:

Стеклоэмалированный паровой котел — Сравнение источников тепла: пара и горячей воды

Горячая вода:

Пар:

В данном случае при дополнительном сопротивлении проводимости значение U также увеличится, но только на 9%. Этот пример демонстрирует, как плохой тепловой проводник, такой как стекло, может сильно мешать теплопередаче.

Так, для некоторого теплообменного оборудования, как для котла из углеродистой стали, изменение источника тепла с горячей воды на пар может потенциально улучшить значение U и существенно повысить теплопередачу, если материал стенки будет обладать высокой теплопроводимостью. Однако, такого потрясающего эффекта достичь не удастся при использовании теплообменника с несколькими слоями стенок, не обладающими высокой теплопроводимостью (напр. котла со стеклоэмалью).

Тем не менее в некоторых процессах для предотвращения взаимодействия с продуктом как раз и потребуются особые стеклоэмалированные стенки.

Загрязнение

Загрязнение поверхности материала стенки может представлять собой дополнительный барьер для теплопередачи. Эта проблема возникает по многим причинам: как из-за нагревательной среды, так и из-за продукта. Другими факторами могут стать отложения частиц на источнике нагрева и чрезмерно высокая или низкая температура продукта.

Например, давление пара иногда повышают для того, чтобы при его помощи протолкнуть конденсат через выпускной регулирующий клапан на уровне бака. Однако с увеличением давления внутри теплообменника температура пара также возрастает, и это избыточное тепло может вызвать повышенное загрязнение продукта. И наоборот, если конденсат накапливается в оборудовании, загрязнение может быть вызвано частицами, попавшими на источник нагрева именно с ним. А загрязнение продукта может быть спровоцировано более низкими температурами, из-за которых он прилипает к поверхности при несоблюдении требуемого уровня вязкости.

Загрязнение можно добавить к данному уравнению, включив сюда отношение толщины его слоя (LF) к его проводимости (λF) как и в нашем примере со стеклоэмалью. Как правило, фактор загрязнения учитывается для теплообменников, которые уже были в эксплуатации. Обычно, расчеты, где сравнивается снижение показателей величины U, используются для новых и уже находящихся в эксплуатации теплообменников.
