Проблемы при отводе конденсата
Двойной дренаж
Одна из проблем, связанных с отводом конденсата, с которой иногда сталкиваются на заводах, — это последовательная установка конденсатоотводчиков на трубопроводе, её ещё называют "двойным дренажем".
Двойная установка обычно применяется как временная мера, когда «главный конденсатоотводчик» устанавливается на конденсатопроводе, на котором вышло из строя несколько других конденсатоотводчиков, установленных далее. В некоторых случаях может получиться так, что второй конденсатоотводчик устанавливается сразу после другого как своего рода его резервная копия. Ни одна из этих идей установки не рекомендуется.
Хотя последовательная установка двух конденсатоотводчиков может показаться хорошей мерой безопасности, такая практика не приветствуется, потому что может привести к закупорке конденсатоотводчика и к подтоплению всего оборудования, пытающегося слить конденсат в такой конденсатоотводчик, аналогично случаю, когда конденсатоотводчик полностью заблокирован.
Двойной дренаж приносит больше вреда, чем пользы
Последовательная установка двух конденсатоотводчиков может оказаться полезной в следующих случаях:
- Резервное установка на случай выхода из строя первого конденсатоотводчика или способ быстро остановить утечку пара перед продувкой вентиляционного отверстия.
- Способ уменьшить испарение пара
Однако простой взгляд на механизм работы конденсатоотводчиков может объяснить, почему никогда не рекомендуется устанавливать два конденсатоотводчика последовательно.

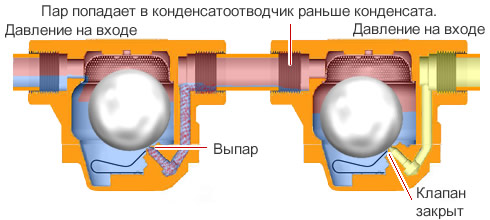

Проблема с блокировкой пара, вызванная двойной установкой |
---|
Пар, образующийся в результате утечки рабочего пара или выпара может вызвать закрытие клапана во втором конденсатоотводчике. |
Почему двойной дренаж не работает
Причина №1: Должен останавливать потоки рабочего пара или выпара
Если конденсатоотводчик сломался, из него выйдет рабочий пар. Если он работает должным образом, то часть выпущенного конденсата превратится в пар из-за разницы давлений. В любом случае, когда два конденсатоотводчика установлены последовательно, рабочий пар или выпар выходят из первого конденсатоотводчика со следующими эффектами:
- Противодавление в системе увеличивается (из-за ограничения второго конденсатоотводчика и диаметра трубопровода для встречающегося пара)
- Второй конденсатоотводчик закрывается из-за наличия пара (паровая блокировка), тем самым прерывая поток.
- Заболачивание и гидроудар— это ещё два негативных эффекта
Для получения дополнительной информации по этим темам прочтите:
Причина № 2: перепад давления и размер конденсатоотводчика
Один конденсатоотводчик будет иметь преимущество по размеру за счет использования полного перепада давления между входом и выходом. При использовании двойного дренажа перепад давления должен быть разделен между двумяконденсатоотводчиками. В результате небольшой одиночный конденсатоотводчик должен быть заменена двумя, но большего размера.
Даже в этом случае, как упоминалось выше, второй конденсатоотводчик закроется при попадании острого пара или выпара, поэтому прохождение непрерывного потока будет затруднено и приведет к заболачиванию. Кроме того, в случаях более высокого противодавления в сливной линии может потребоваться, чтобы один из конденсатоотводчиков был существенно больше, чтобы отрегулировать меньший перепад давления и избежать режима срыва.

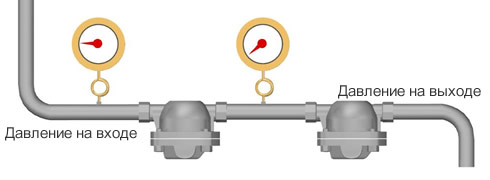

Проблема с перепадом давления |
---|
Поскольку имеющийся перепад давления идёт на 2 конденсатоотводчика, если он недостаточно велик для того, чтобы поток мог преодолеть давление на выходе, конденсат будет скапливаться на входе в первый конденсатоотводчик, поэтому и первый, и второй конденсатоотводчик должны быть большего размера. |
Даже если оба конденсатоотводчика большего размера, еще одна причина избегать двойного дренажа — это вероятность того, что проблемы возникнут из-за различий во времени рабочих циклов обох конденсатоотводчиков.
Решение проблем, связанных со сливом конденсата
Короче говоря, двойной дренаж приводит к гидроударам или другим серьезным проблемам, и его следует избегать.
В качестве основного принципа: если выход из строя конденсатоотводчика вызывает беспокойство, и если в наличии нет запасных, на входе и выходе конденсатоотводчиков всегда должен быть установлен запорный клапан, чтобы обеспечить быструю и легкую замену. Часто также может быть установлен байпасный клапан для слива. Кроме того, если необходимо иметь запасной конденсатоотводчик для критического процесса, то одним из решений является параллельная установка, чтобы обеспечить готовность в случае переключения. Если облака пара от выпуска конденсата вызывают беспокойство, установка резервуара пара мгновенного испарения для сбора и, возможно, повторного использования пара мгновенного испарения поможет уменьшить видимые облака пара, а также поможет повысить эффективность системы.
