Основы отвода конденсата
Что такое конденсатоотводчик?
Конденсатоотводчики представляют собой автоматические клапаны, которые фильтруют конденсат (например, конденсат пара) и неконденсирующиеся газы такие, как воздух, и не допускают утечки пара.
Американский национальный институт стандартов определяет конденсатоотводчики следующим образом:
конденсатоотводчики — это автономные клапаны, автоматически отделяющие конденсат от пара. Они дают возможность удерживать пар или позволяют ему продвигаться с контролируемой или желаемой скоростью. Большинство конденсатоотводчиков также могут фильтровать неконденсирующиеся газы, при этом удерживая пар.
ANSI/FCI 69-1-1989
Зачем устанавливать конденсатоотводчики?
Пар образуется при испарении воды и её перехода в газообразное состояние. Чтобы вода начала испаряться, её молекулы должны получить достаточное количество энергии для разрыва молекулярных связей, например, водородных. Эта энергия, получаемая при превращении жидкости в газ, называется скрытой теплотой.
Паровые процессы нагревания используют скрытую теплоту и передают её какому-то конкретному продукту. Когда работа окончена, т.е. когда пар передал всю скрытую теплоту, сам он становится конденсатом. Иначе говоря, конденсат не может выполнять те же функции, что и пар. Таким образом, эффективность нагревания будет ниже, если не удалить конденсат из парового трубопровода или теплообменника как можно быстрее.

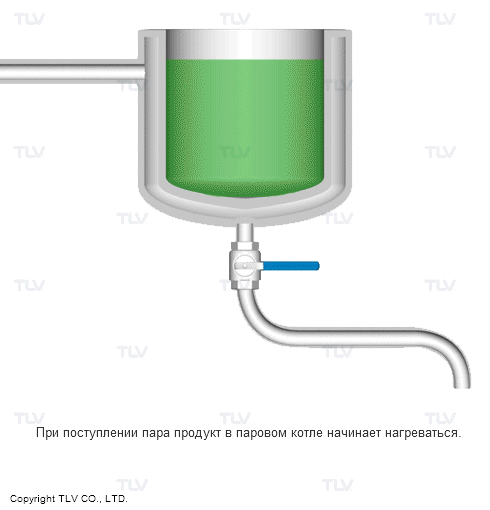

Причины, по которым конденсатоотводчики необходимы (напр., в паровом котле)
Почему лучше не использовать ручные клапаны?
Некоторые считают, что избыток конденсата следует контролировать не при помощи конденсатоотводчика, а за счет ручного регулировочного клапана, просто периодически открывая его по мере образования конденсата.
Теоретически это возможно. Но на практике для этого понадобится целый ряд условий, соблюсти которые вместе просто нереально.
Самый большой недостаток данного способа заключается в том, что он подразумевает отсутствие колебаний при образовании конденсата в момент открытия клапана для сброса какого-то конкретного его количества. На самом деле, определить точно это количество нельзя. Образование конденсата в оборудовании различается на стадиях запуска и нормальной работы. Количество конденсата также зависит и от самого количества продукта. А ещё в паровых трубопроводах образование конденсата будет непосредственно связано с колебаниями температуры наружного воздуха, с дождем или снегом.

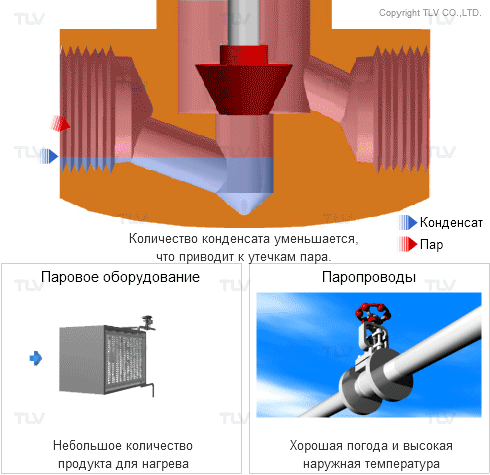

Если устройство не реагирует на колебания количества конденсата, который следует отвести, то этот конденсат будет просто собираться в оборудовании или трубопроводе, сокращая эффективность нагрева. С другой стороны, когда количество конденсата уменьшается, происходит утечка и пустая трата пара.
Снижение эффективности нагрева и потери пара
Конденсатоотводчики в различных механизмах
Для автоматического сброса конденсата и неконденсируемых газов были разработаны многочисленные механизмы работы конденсатоотводчиков. Наиболее широко используемые из них базируются на разнице в температуре, удельной плотности и давлении. У каждого из этих типов конденсатоотводчиков есть свои преимущества и свои области применения.
