Управление конденсатоотводчиками

Программы управления конденсатоотводчиками

Конденсатоотводчики не работают вечно

Какой бы надежной ни была конструкция конденсатоотводчика, как и любое механическое устройство, он со временем потребует ремонта или замены. Чем дольше конденсатоотводчик работает, тем больше износ, что снижает его эффективность и может привести к сбоям.

Точно предсказать, когда конденсатоотводчик выйдет из строя, крайне сложно. Его срок службы зависит от множества факторов, включая тип конденсатоотводчика, область применения, давление, нагрузку по конденсату, конфигурацию трубопровода и качество пара/конденсата. Чтобы избежать серьезных последствий отказов и своевременно выявить неисправности, каждому предприятию, использующему пар, необходимо внедрить программу управления конденсатоотводчиками. Такие программы помогают оптимизировать паровую систему и минимизировать затраты.

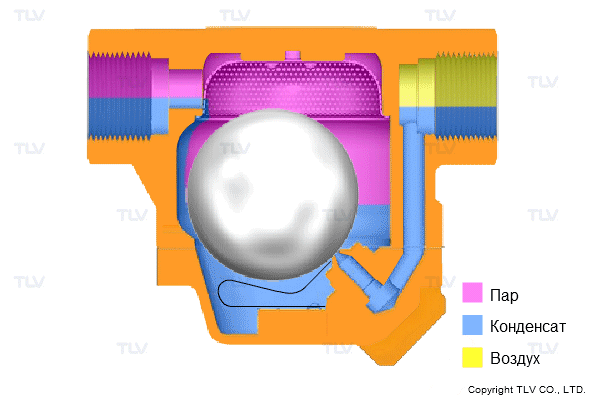

Основной принцип работы конденсатоотводчиков
Основной принцип работы конденсатоотводчиков
Исправно работающий конденсатоотводчик удаляет конденсат и неконденсируемые газы, предотвращая при этом утечку пара.

В отличие от ручных клапанов, конденсатоотводчики регулируют поток автоматически. Они предотвращают утечки пара из системы, обеспечивая при этом эффективное удаление конденсата.

Диагностика конденсатоотводчиков включает не только проверку на засорение или значительные утечки пара, но и выявление мелких утечек, а также проверку правильности установки конденсатоотводчика. При проверке также необходимо учитывать тип конденсатоотводчика, его рабочее давление и температуру, пропускную способность, а также соответствие требованиям инструкции производителя.

Почему важно вовремя выявлять неисправности?

Конденсатоотводчик выходит из строя, если начинает пропускать пар или перестает отводить конденсат.

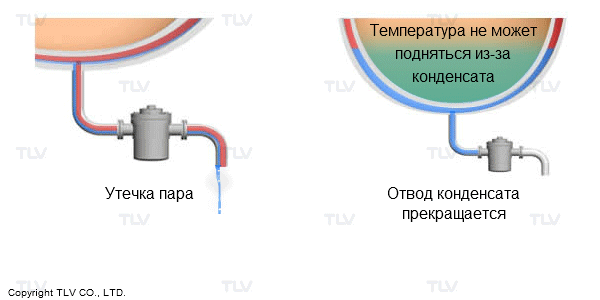

Неисправность конденсатоотводчиков

Неисправность конденсатоотводчиков

Конденсатоотводчики выходят из строя, либо начиная пропускать пар (слева), либо частично или полностью блокируя отвод конденсата (справа).

Из этих двух неисправностей, проблемы с отводом конденсата оказывают наибольшее влияние на безопасность, надежность и стабильность производственного процесса. Если конденсат не удаляется из парораспределительной системы, он скапливается в паровых коллекторах, что может привести к образованию влажного пара и возникновению гидроударов. В нагревательных процессах скопление конденсата вызывает падение температуры нагрева, что, в свою очередь, может привести к дефектам продукции и ухудшению ее качества. Заблокированные конденсатоотводчики конденсатоотводчики оказывают прямое влияние на производство, поэтому их неисправность обнаружить проще, чем утечки пара.

И наоборот, протекающие конденсатоотводчики влияют не на эффективность нагрева, а на общую энергоэффективность системы. Утечки пара приводят к значительным энергетическим потерям и финансовым затратам, но часто остаются незамеченными или игнорируются, поскольку напрямую не влияют на процесс нагрева.

Потеря энергии = Потеря денег

Потеря энергии = Потеря денег

Утечка пара означает значительные потери топлива, воды и затрат на обработку, а также увеличение углеродного следа предприятия.

Диагностика конденсатоотводчиков

Чтобы проверить, исправно ли работает конденсатоотводчик, его следует диагностировать во время работы паровой системы.

Так как система работает под высоким давлением и температурой, внутренние элементы конденсатоотводчика нельзя осмотреть во время работы. Поэтому диагностика проводится по косвенным признакам, включая:

  • Внешний вид и положение
  • Характеристика слива конденсата
  • Температура
  • Давление
  • Шум, вибрации и другие показатели



От управления конденсатоотводчиками к управлению узлами отвода конденсата

Истинная цель программы управления конденсатоотводчиками — обеспечить эффективную работу паровых процессов, повысить качество продукции и снизить энергопотребление.

Для достижения наилучших результатов такие программы должны охватывать не только сами конденсатоотводчики, но и весь узел отвода конденсата. Специалисты должны осматривать его полностью, включая дренажную систему вокруг конденсатоотводчика, трубопроводы и запорную арматуру. Важно проводить комплексную проверку, чтобы не упустить возможные проблемные участки.

Сбор и анализ данных о работе конденсатоотводчиков и узлов отвода конденсата также имеют очень важное значение. Например, представьте, что после внедрения программы управления процент неисправных конденсатоотводчиков снизился до 10%. Методы дальнейшего снижения этого показателя будут зависеть от конкретных характеристик неисправностей – например, если конденсатоотводчики чаще выходят из строя в одних и тех же местах или вероятность отказа увеличивается со временем. Только анализ данных на таком уровне позволит предприятию разработать эффективную стратегию для оптимизации работы конденсатоотводчиков и узлов отвода конденсата.

В заключение, внедрение программы управления конденсатоотводчиками важно для всех предприятий, использующих пар. Такая программа помогает снижать энергопотери и поддерживать высокую эффективность паровой системы. Проверки должны проводиться регулярно и охватывать весь узел отвода конденсата, чтобы обеспечить максимальную рентабельность.

TLV поможет вам разработать и внедрить программу управления конденсатоотводчиками,
учитывающую ваши задачи. Свяжитесь с нами, и мы проведем обследование вашей паровой системы.
