Основы отвода конденсата
Области применения различных видов конденсатоотводчиков
Основная задача конденсатоотводчика — быстрый сброс конденсата, образовавшегося в парораспределительных линиях, сопутствующих трубах или в другом паровом оборудовании. Конденсатоотводчик также должен экономить энергию, предотвращая утечки пара и сбрасывая неконденсирующиеся газы, такие как воздух.
Три категории конденсатоотводчиков в зависимости от принципов работы
У каждой модели конденсатоотводчика есть свои характеристики. И различия в их рабочих процессах напрямую связаны с тем, подойдут они или нет для конкретных областей применений. Конденсатоотводчики можно разделить на три типа в зависимости от их принципов работы:
Механические конденсатоотводчики
К механическим конденсатоотводчикам относят рычажно-поплавковые и свободнопоплавковые конденсатоотводчики Free Float®, а также конденсационные горшки с открытым поплавком. Механические конденсатоотводчики работают за счет разницы в плотности между паром (или воздухом) и конденсатом.
Для получения более подробной информации о работе механических конденсатоотводчиков прочитайте следующую статью:
Термодинамические конденсатоотводчики
Существует две разновидности термодинамических конденсатоотводчиков: дисковые и поршневые. Термодинамические конденсатоотводчики работают за счет разницы кинетической энергии высокоскоростного пара (газа) и медленно движущегося конденсата (жидкости).
Для получения более подробной информации о работе дисковых конденсатоотводчиков прочитайте следующую статью:
Термостатические конденсатоотводчики
Сюда относят биметаллические, безынжекторные и экстензионные термостатические конденсатоотводчики. Принцип их работы основывается на разнице температуры конденсата, близкой к температуре пара, и переохлажденного конденсата (или низкотемпературного воздуха).
Области применения для каждого типа конденсатоотводчика

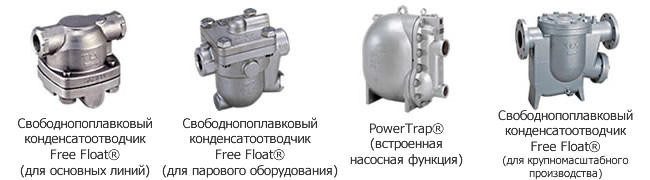

Области применения свободнопоплавкового конденсатоотводчика Free Float®

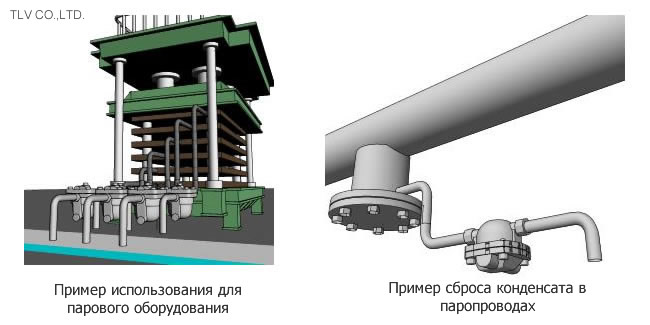

Свободнопоплавковые конденсатоотводчики Free Float® в первую очередь используются для сброса конденсата из парового оборудования, парораспределительных линий и высокотемпературных параллельных трубопроводов.
Свободнопоплавковый конденсатоотводчик Free Float® может моментально сбрасывать конденсат при его попадании в корпус, тем самым предотвращая его накопление и снижая риск гидравлического удара в трубопроводе. Эти конденсатоотводчики повышают эффективность работы оборудования, позволяя пару контактировать со всей площадью поверхности теплопередачи. Кроме того, конденсатоотводчики Free Float® очень энергоэффективны, потому что выпускное отверстие клапана всё время закрыто за счет гидроизоляции, что предотвращает утечку пара из корпуса конденсатоотводчика.
Конденсационные горшки с открытым поплавком же, как правило, выпускаются со внутренним сливным отверстием для непрерывного отвода пара (или воздуха) при каждом цикле. Сливное отверстие обычно достаточно мало для того, чтобы предотвратить значительные потери пара, оно лишь позволяет сбросить ограниченное количество воздуха, что может пожет помешать запуску системы оборудования или передаче тепла. Кроме того, из-за своей прерывистой работы рычажно-поплавковый конденсатоотводчик реагирует медленнее, чем свободнопоплавковый Free Float®, который мгновенно срабатывает, благодаря своей плавучести.
В отличии от свободнопоплавковых конденсатоотводчиков Free Float®, спроектированных таким образом, чтобы поплавок полностью поднимался над входящим в отверстие потоком, рычажно-поплавковые конденсатоотводчики обычно отталкивают головку клапана от гнезда. Если выброс конденсата прерывистый, он может прижать головку клапана к гнезду, уменьшив размер потока и вызвав перебои в работе конденсатоотводчика. Именно поэтому Free Float® является самой совершенной конструкцией для механического конденсатоотводчика.
Свободнопоплавковые конденсатоотводчики Free Float® и рычажно-поплавковые конденсатоотводчики единственные типы, которые одновременно содержат в своем корпусе и пар, и конденсат. Т.к. пар будет присутствовать всегда, эти модели пригодны для работы при низких температурах при условии, что сброс производится в атмосферу и что корпус не деформируется от замерзания. И наоборот, конденсационные горшки с открытым поплавком должны обеспечивать должную гидроизоляцию в своей нижней части, что делает этот тип крайне подверженным замерзанию.

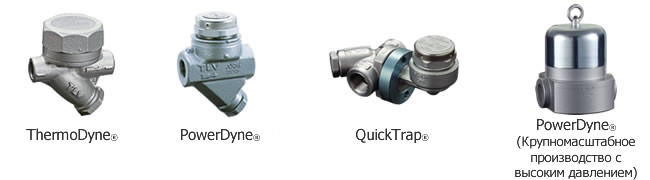

Области применения для дисковых конденсатоотводчиков
Конденсатоотводчики дискового типа компактны и подходят для широкого диапазона давлений. Они обычно используются для дренажа паропроводов или высокотемпературных сопутствующих линий. Однако свободнопоплавковые конденсатоотводчики Free Float® будут более энергоэффективны и долговечны для такого применения, поэтому, как правило, рекомендуются во вторую очередь.
Тем не менее, в некоторых областях применения использование дисковых конденсатоотводчиков предпочтительнее, например, для проведения дренажа паромагистралей с крайне высоким давлением. Некоторые свободнопоплавковые конденсатоотводчики Free Float® могут использоваться при высоком давлении до 12 МПа изб., но TLV предлагает модели дискового типа, которые можно использовать при давлении до 26 МПа изб.. Именно по этой причине дисковые конденсатоотводчики используются в жестких условиях высокого давления, например, при сверхкритических показателях пара/конденсата.
К тому же, дисковые конденсатоотводчики иногда используются на предприятиях, где существует риск замерзания. Эти конденсатоотводчики устанавливаются снизу в вертикальном положении, что не позволяет конденсату скапливаться внутри корпуса; вероятность замерзания крайне мала. Но этот тип установки может значительно сократить срок службы дисковых конденсатоотводчиков из-за учащения цикличности.
Обратите внимание, что если для конденсатоотводчика существует угроза замерзания, то более серьезной проблемой может стать и замерзание всего трубопровода. Оборудование, призванное уменьшить ущерб от замерзания, должно обеспечить дренаж трубопровода при остановке.

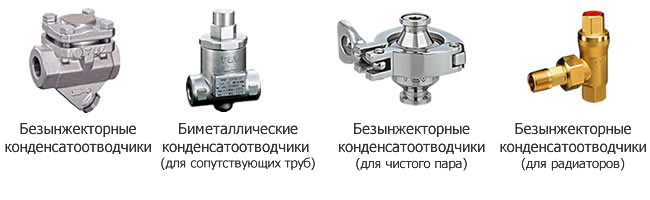

Области применения для термостатических конденсатоотводчиков
Для сброса конденсата из парового оборудования, парораспределительных линий и высокотемпературных сопутствующих трубопроводов TLV обычно рекомендует свободнопоплавковые конденсатоотводчики Free Float®. Но для параллельных трубопроводов, где температура продукта должна быть ниже температуры пара, больше подойдут биметаллические, безынжекторные и экстензионные термостатические конденсатоотводчики. Именно они позволят снизить температуру сброса, предварительно охлаждая и удерживая конденсат в трубопровод перед конденсатоотводчиком.

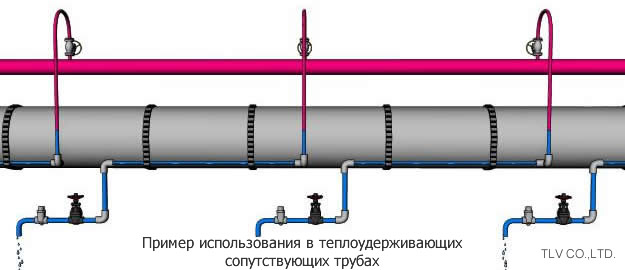

В параллельных трубопроводах правильно расположенные и установленные охлаждающие дисковые конденсатоотводчики могут передавать от конденсата к продукту всё доступное скрытое тепло, а также контактное тепло. За счет последнего термостатические конденсатоотводчики обеспечивают высокую эффективность работы и помогают экономить энергию.
Некоторые модели безынжекторных конденсатоотводчиков используются для дренажа парового оборудования, паропроводов или высокотемпературных параллельных линий, но TLV не рекомендует их использование, т.к. другие типы конденсатоотводчиков справятся с дренажом эффективнее.
Термостатические конденсатоотводчики также широко используются в качестве вентиляционных клапанов в паровых системах.
Выбираем правильный конденсатоотводчик
Как указано в данной статье, для различных областей применения есть различные виды конденсатоотводчиков. О том как правильно выбрать конденсатоотводчик, вы можете узнать из вышеперечисленных статей, либо обратиться к специалистам из TLV.
