用于蒸汽主管的自由浮球式蒸汽疏水阀
SS系列/FS系列/SH系列
蒸汽主管用自由浮球式蒸汽疏水阀
在一些典型的蒸汽分布管道中冷凝水的量通常都是非常少的,它们都需长时间的运作平且一般都被安装在室外。由于蒸汽主管的冷凝水排量很小,因此只要使用排量较小的疏水阀即可。这样疏水阀必须是非常可靠的、并且能够长期稳定运行的。自由浮球式蒸汽疏水阀根据蒸汽主管的多个要点特别设计,因此适合应用于蒸汽分布管道。
自由浮球式蒸汽疏水阀系列 彩页
QuickTrap®系列 彩页
优势和特点
节约能源
预防开机时出现问题
自由浮球结构。阀座在持续的水封下打开,因此没有蒸汽泄漏。浮球的三点式支座使得即使在低冷凝水负荷情况下浮球和阀座也能紧密密封,例如过热蒸汽主管,因此无蒸汽泄漏。
使用寿命长
自动排气阀设计在开机时打开,排放系统内部的低温空气。避免开机时发生空气绑。
高精磨加工的浮球旋转,使得浮球全表面都是与阀座的接触点,没有集中磨损,提高使用寿命。
应用领域
- 蒸汽主管、分汽缸、伴热管线等。
产品资料
型号 | 照片 | 连接方式 | 阀体材质 | PMO (MPaG) | TMO (°C) | 最大排量 (kg/h) | ||
---|---|---|---|---|---|---|---|---|
SS1 | ![]() | 螺纹 | 铸不锈钢 (ASTM A351 Gr.CF8) | 2.1 | 400 | 205 | 产品规格 | 操作指南 |
SS3N / SS3V | ![]() | 螺纹 | 不锈钢 (ASTMA240 Type 316L) | 2.1 | 400 | 310 | 产品规格 | 操作指南 |
承插焊 | ||||||||
法兰 | ||||||||
SS5N / SS5V | ![]() | 螺纹 | 不锈钢 (ASTM A240 Type 316L) | 3.2 | 425 | 800 | 产品规格 | 操作指南 |
承插焊 | ||||||||
法兰 | ||||||||
SS5NH / SS5VH | ![]() | 螺纹 | 不锈钢 (ASTM A240 Type 316L) | 4.6 | 425 | 240 | ||
承插焊 | ||||||||
法兰 | ||||||||
FS3 QuickTrap® | ![]() | 螺纹 | 不锈钢 (ASTM A240 Type 316L) | 2.1 | 400 | 215 | 产品规格 | 操作指南 |
承插焊 | ||||||||
法兰 | ||||||||
FS5 QuickTrap® | ![]() | 承插焊 or 法兰 | 不锈钢 (ASTM A240 Type 316L) | 3.2 | 400 | 670 | 产品规格 | 操作指南 |
FS5H QuickTrap® | 不锈钢 (ASTM A240 Type 316L) | 4.6 | 425 | 245 | ||||
SH3NL | ![]() | 承插焊 or 法兰 | 铸钢 (ASTM A216 Gr. WCB) | 4.5 | 425 | 310 | 产品规格 | 操作指南 (英文) |
SH5VL | ![]() | 承插焊 | 铸钢 (ASTM A216 Gr.WCB) | 6.5 | 425 | 630 | 产品规格 | 操作指南 (英文) |
SH5NL | ![]() | 承插焊 or 法兰 | 铸钢 (ASTM A216 Gr. WCB) | 6.5 | 425 | 550 | 产品规格 | 操作指南 (英文) |

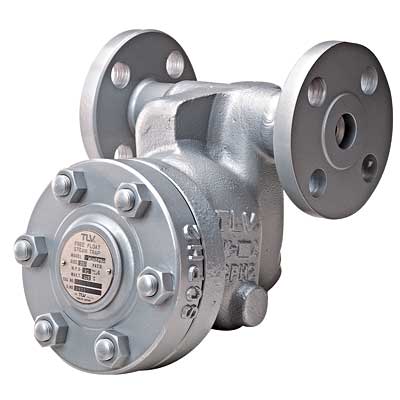

SH5NH | ![]() | 8.0 | 240 | |||||
SH6NL | ![]() | 承插焊 or 法兰 | 铸钢 (ASTM A216 Gr. WCB) | 1.4 - 6.5 | 425 | 2000 | 产品规格 | 操作指南 (英文) |
SH6NH | 10 | 400 |
