Zyklonabscheider mit integriertem Entwässerer, für Luft
DC3A/DC5A
Wofür wird ein Trockner benötigt?
Mitgerissene Kondensattröpfchen werden nicht ausgetragen
Leitungsentwässerungen sind so konzipiert, dass sie einen großen Teil des in der Leitung anfallenden und am Boden mitgeführten Kondensats ableiten können. Fein verteilte Kondensattröpfchen im Luftstrom werden jedoch hiervon nicht erfasst.
| Etikett | Beschreibung |
|---|---|
| A | Mitgerissene Kondensattröpfchen im Luftstrom |
| B | Kondensat wird nicht über die Leitungsentwässerung ausgetragen |

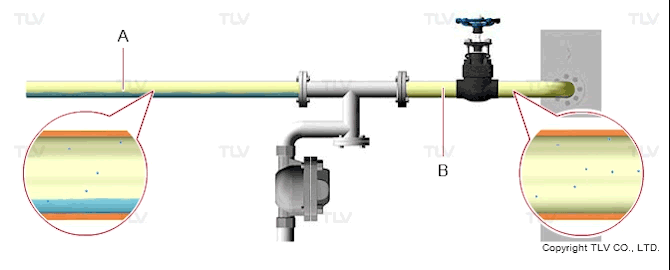

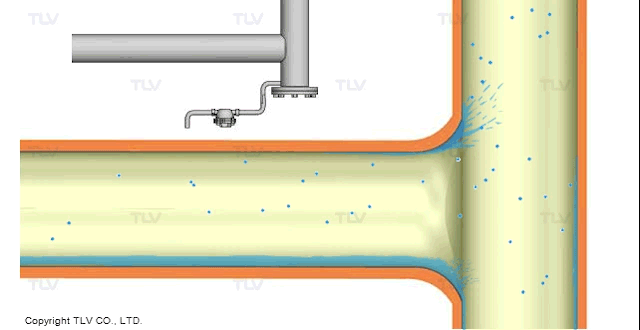

Schnittbild einer Leitungsentwässerung mit Kondensatsammelstutzen.

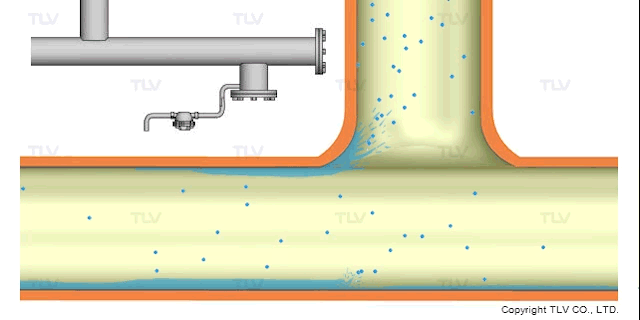

Mitgerissene Kondensattröpfchen im Druckluftstrom passieren die Entwässerungsstelle aufgrund der hohen Strömungsgeschwindigkeit ungehindert. Die Leitungsentwässerung bleibt dafür wirkungslos.
| Etikett | Beschreibung |
|---|---|

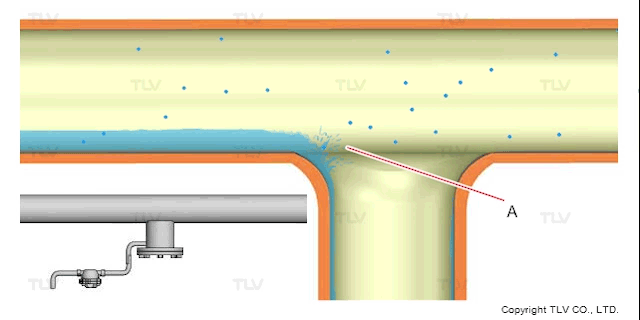

| A | Die Luftströmung bildet am Eintritt in den Entwässerungsstutzen Wirbel aus, die das Mitreißen von Kondensat begünstigen |
Luftströmung: 30 m/s
Luftströmung: 30 m/s
Luftströmung: 30 m/s
Negative Auswirkungen von Kondensattröpfchen in Druckluftanwendungen
Luftgebläse
Wassertröpfchen in einer Druckluftleitung können zu Produktionsauschuss oder Qualitätsmängeln führen, wenn sie direkt mit dem Produkt in Kontakt kommen.
Druckluftzylinder
Wassertröpfchen in Druckluftzylindern können die Bewegung von Kolben beeinträchtigen oder andere Teile beschädigen, was zum Ausfall von Anlagenteilen führen kann.
Merkmale von Trocknern der DC-Serie
DC-Serie: Bis zu 98% Abscheideleistung
Im Luftstrom mitgerissenes Kondensat wird durch den Einsatz eines Lufttrockners mechanisch abgeschieden.

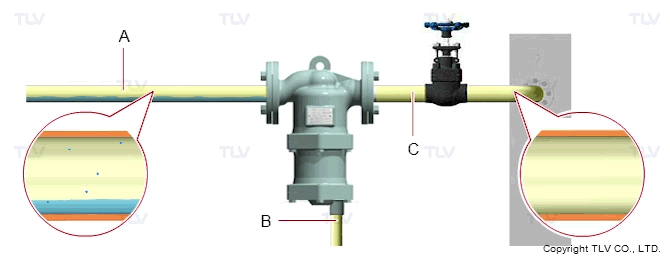

| Etikett | Beschreibung |
|---|---|
| A | Mitgerissene Kondensattröpfchen im Luftstrom |
| B | Kondensattröpfchen werden vom Luftstrom abgeschieden und das Kondensat abgeleitet. |
| C | Trockener Luft |
Schnittbild eines Zyklontrockners der DC-Serie
| Etikett | Beschreibung |
|---|---|
| A | Zyklonabscheider |
| B | Integrierter Freischwimmer-Kondensatableiter |
Mitgerissene Wassertröpfchen werden bei hoher Geschwindigkeit durch die Zentrifugalkraft und abrupte Strömungsumlenkung in den unteren Bereich des Abscheidergehäuses getrieben, von wo aus das gesammelte Kondensat durch den integrierteren Kondenatableiter ausgetragen wird.
Zyklonabscheider
Die Trockner der DC-Serie verwenden einen Zyklonabscheider, um Wassertröpfchen aus Druckluft mit einem Wirkungsgrad von bis zu 98% abzuscheiden. Die Zentrifugalkraft bei hoher Geschwindigkeit und Strömungsumlenkungen sind die Hauptfaktoren, die zu dieser hohen Abscheideleistung führen.
Integrierter Freischwimmer-Kondensatableiter
Der Freischwimmer-Kondensatableiter ermöglicht eine kontinuierliche Entwässerung, wobei eine geringe Wasservorlage über dem Ventilsitz jederzeit einen dampf- bzw. luftdichten Abschluss gewährleistet. Die unmittelbare, rückstaufreie Kondensatableitung führt dazu, dass Kondensat nicht wieder mit dem Dampf- oder Luftstrom mitgerissen werden kann.
Der Einfluss des Durchsatzes auf die Abscheideleistung
Der Trockner ist so konzipiert, dass abgeschiedenes Kondensat nicht wieder von der Strömung mitgerissen werden kann, sondern durch den integrierten Kondensatableiter abgeleitet wird. Dadurch wird eine Abscheideleistung von bis zu 98% erreicht (bei einer Strömungsgeschwindigkeit von 30 m/s).
