Prüfinstrumente
Pocket TrapMan®
PT3
Automatische Beurteilung der Prüfergebnisse
Führt automatisch eine einfache Beurteilung der Betriebsbedingungen von Kondensatableitern durch und prüft, ob bei Ventilen, die in Flüssigkeitsleitungen installiert sind, eine interne Sitzleckage vorliegt. Auch geeignet zur Bestätigung des Schließens des Ventils.

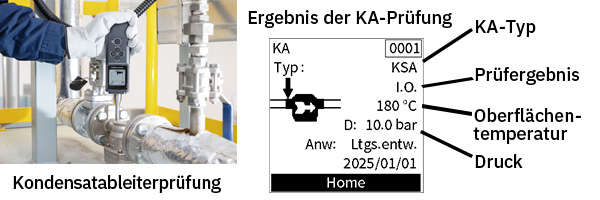

Ergebnisse der Funktionsprüfung von Kondensatableitern
| Funktionsprüfung des Kondensatableiters | |
|---|---|
| Gut | Die Oberflächentemperatur ist ausreichend und es werden nahezu keine Ultraschallgeräusche wahrgenommen, was auf einen normalen Betrieb hinweist. Die LED blinkt grün und erlischt, sobald eine beliebige Taste gedrückt wird. |
| Vorsicht (nur bei Auswahl von Model Name [Andere]) | Nicht blockiert, aber es ist schwierig zu beurteilen, ob der Zustand normal oder undicht ist; weitere Beobachtung wird empfohlen. Die LED blinkt gelb und erlischt, sobald eine beliebige Taste gedrückt wird. |
| Leck (nur bei Auswahl von Modellname [Andere]) | Es wird ein starkes Ultraschallgeräusch detektiert, was auf eine hohe Wahrscheinlichkeit eines Lecks hindeutet. Die LED blinkt rot und erlischt, sobald eine beliebige Taste gedrückt wird. |
| Leck/G (gilt für eine Auswahl von TLV-Modellen) | Es besteht eine hohe Wahrscheinlichkeit für Leckagen mit einer relativ hohen Leckrate. Die LED blinkt rot und erlischt, sobald eine beliebige Taste gedrückt wird. |
| Leck/K (gilt für eine Auswahl an TLV-Modellen) | Es besteht eine hohe Wahrscheinlichkeit für Leckagen bei relativ geringer Leckrate. Die LED blinkt gelb und erlischt, sobald eine beliebige Taste gedrückt wird. |
| Blockiert | Die gemessene Oberflächentemperatur liegt unter 40 °C, was auf eine hohe Wahrscheinlichkeit einer Blockade hinweist. Die LED blinkt rot und erlischt, sobald eine beliebige Taste gedrückt wird. |
| Rückstau (ausgenommen temperaturgesteuerte Typen) | Die Temperatur der Kondensatableiteroberfläche ist aufgrund von Kondensatansammlungen, Druckabfall am Einlass, einem geschlossenen Einlassventil oder einer Blockade in der Einlassleitung gesunken. Die LED blinkt rot und erlischt, sobald eine beliebige Taste gedrückt wird. |
| Fehleinst.H (nur temperaturgesteuerte Typen) | Die Oberflächentemperatur ist im Verhältnis zur Solltemperatur übermäßig hoch. Die LED blinkt rot und erlischt, sobald eine beliebige Taste gedrückt wird. |
| Fehleinst.-L (nur temperaturgesteuerte Typen) | Die Oberflächentemperatur ist im Vergleich zur Solltemperatur zu niedrig. Die LED blinkt rot und erlischt, sobald eine beliebige Taste gedrückt wird. |

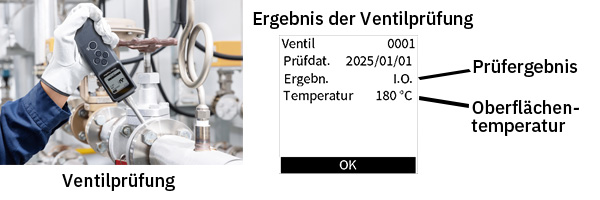

Ergebnisse der internen Leckageprüfung des Ventils
| Inspektion der internen Leckage eines Ventils | |
|---|---|
| Gut | Es wird kein Ultraschallsignal detektiert, oder es wird zwar Ultraschallsignal detektiert, es handelt sich jedoch um externen (Umgebungs-)Ultraschall; die Wahrscheinlichkeit, dass keine Ventilleckage vorliegt, ist hoch. Die LED blinkt grün und erlischt, wenn der Bildschirm in den Ventilinspektionsmodus wechselt. |
| Vorsicht | Es ist schwierig, zwischen normalen und undichten Zuständen zu unterscheiden; daher wird eine fortlaufende Beobachtung empfohlen. Die LED blinkt gelb und erlischt, wenn der Bildschirm in den Ventilinspektionsmodus wechselt. |
| Leck | Am Ventilkörper wird ein starker Ultraschall erzeugt, was auf eine hohe Wahrscheinlichkeit für eine Leckage hinweist. Die LED blinkt rot und erlischt, wenn der Bildschirm in den Ventilinspektionsmodus wechselt. |

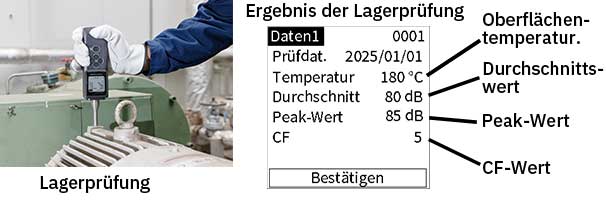

Inspektion von Lagern
Durch die Messung von Stoßimpulsen, die bei Lagerschäden oder unzureichender Schmierung der rotierenden Maschinen entstehen, lässt sich der Zustand der Verschlechterung ermitteln. Nutzen Sie dies zur Datenerfassung für die tägliche Trendüberwachung.
RFID-Tags lesen
Um einen RFID-Tag mit dem PT3 zu lesen, verbinden Sie ihn mit der CMRecorder-Mobil-App und positionieren Sie dann den RFID-Leser (in der Nähe der LED an der Unterseite des PT3) nahe am RFID-Tag.
RFID-Tags können nicht vom digitalen Stethoskop oben auf dem Gerät gelesen werden.
Benutzerdefinierte Felder
Die Integration mit der mobilen App CMRecorder ermöglicht es Benutzern, benutzerdefinierte Messtypen mit benutzerdefinierten Feldern festzulegen. Dies ist nützlich, wenn Sie an anderen Prüfpunkten als Kondensatableitern, Ventilen und Lagern die Beschleunigungswerte von Vibrationen oder die Oberflächentemperatur messen und protokollieren oder andere spezifische Informationen erfassen möchten, um den Anforderungen vor Ort gerecht zu werden.
Digitales Stethoskop (Audioüberwachung)
PT3 ermöglicht es Benutzern, Geräusche vom Inspektionsobjekt über angeschlossene Bluetooth-Ohrhörer zu hören. Oberflächentemperatur und durchschnittliche Schwingungsbeschleunigung können auch gleichzeitig überprüft werden.
Stellen Sie sicher, dass Sie beim Hören über Bluetooth-Ohrhörer eine sichere Lautstärke verwenden.
PT3-Funktionen
Misst gleichzeitig Vibration und Oberflächentemperatur
In der Sondenspitze sind sowohl ein Ultraschallsensor als auch ein Temperatursensor eingebaut. Gleichzeitig werden die Schwingungsbeschleunigung und die Oberflächentemperatur gemessen.
Automatischer Start, automatischer Stopp
Drücken Sie den Sensor einfach gegen das Messobjekt, um die Messung automatisch zu starten. Die Messung endet automatisch nach einer festgelegten Zeitspanne.
Der Strom muss eingeschaltet sein.
Im Lagermessmodus endet die Messung, sobald der Sensor vom Messziel entfernt wird.
Aufladen über USB-Kabel
Aufladbar über ein USB-Typ-C-Kabel.
Bis zu 3 Tage ununterbrochene Nutzung mit einer einzigen Ladung, auch für Firmware-Downloads geeignet.
