Trampas de Vapor de Flotador Libre (Baja Presión)
Serie JX/Serie FJ32
Características Necesarias de las Trampas de Vapor para un Adecuado Uso en los Procesos
Reduce el tiempo de arranque
Cuando el elemento-X esta frío, este abre la válvula del venteo del aire a un total de 3.5 mm, descargando rápidamente el aire inicial con un rendimiento de 3.7 veces el rendimiento del antiguo venteo de aire de bimetal en la J3N. Adicionalmente, reduce los tiempos de arranque al descargar rápidamente el aire caliente de hasta aprox. 6°C por debajo de la temperatura de saturación, algo previamente imposible.

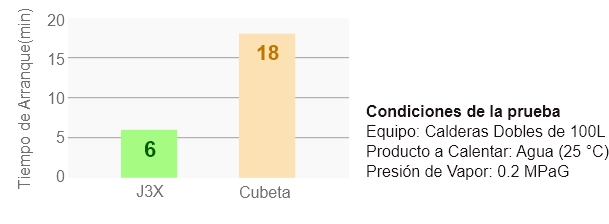

Comparación en Tiempos de Arranque

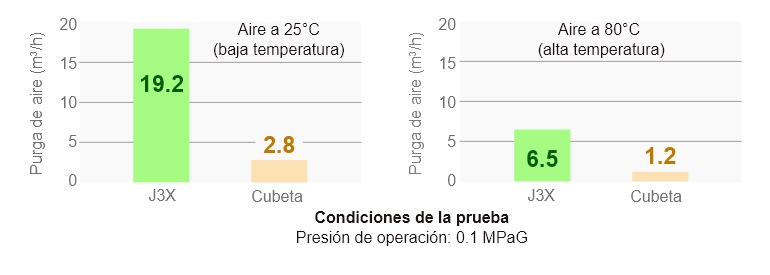

Comparación de las Capacidades de Venteo
Eficiencia de Calentamiento del Proceso Mejorada
El flotador libre ajusta la apertura de la válvula principal en respuesta a la cantidad de flujo de condensado y se descargue continuamente, previniendo cualquier acumulación de condensado dentro del equipo. El elemento-X reacciona con gran sensibilidad al aire caliente que pueda ingresar durante la operación, y se descarga inmediatamente. Estos efectos sinérgicos resultan en una eficiencia de calentamiento maximizada.

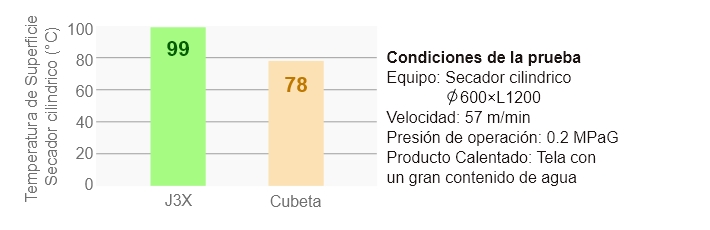

Comparación de Eficiencia de Calentamiento
Compacta y de Gran Capacidad
La J3X es aproximadamente del mismo tamaño que la antigua J3N, sin embargo ofrece una mayor capacidad que la antigua J5N, la cual es de mayor tamaño

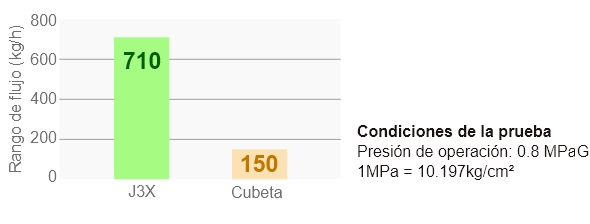

Comparación de Rangos de Flujo
Que es el elemento-X?

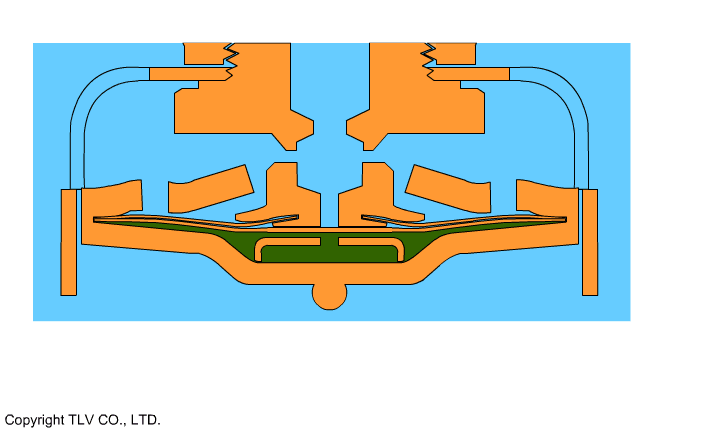

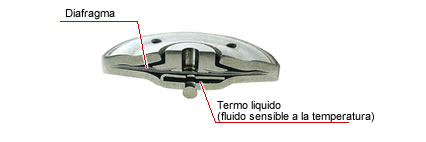

El elemento-X está compuesto de una válvula y un diafragma que transmite la fuerza de un termo liquido (fluido sensible a la temperatura). Cuando se encuentra rodeado por vapor, la válvula permanece cerrada. Cuando existe la presencia de condensado, aire u otros gases incondensables, la válvula permanece abierta. De igual manera puede descargar gases incondensables a alta temperatura, algo que el tipo de venteo de bimetal no puede hacer. Esto es posible debido a las características del termo líquido.

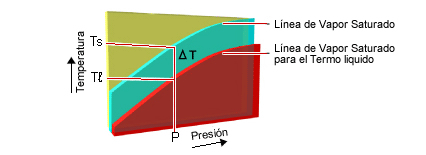

El termo líquido, como el agua, es un líquido que se encuentra a determinada presión y temperatura, y al momento que sobrepasa cierta temperatura se convierte en un gas y se expande. La temperatura a la cual se convierte en un gas es aproximadamente de 6°C (22°C para equipos exclusivos de venteo de aire o bajo pedido) por debajo de la temperatura de condensación. Así que cuando está rodeado por vapor, el termo líquido es un gas y la recamara que lo contiene se expande empujando al diafragma. Esto ocasiona que el espacio entre la válvula y la abertura de la válvula se reduzca hasta el cierre.
En contraste, cuando el área alrededor del elemento-X se encuentra a baja temperatura (ya sea condensado o aire), el termo liquido se encuentra en fase liquida y la válvula no está siendo empujada para cerrar, así que el condensado y el aire están siendo descargados por el espacio entre la válvula y la abertura de la válvula.
Bajo Operación Normal
Característica de Seguridad de Fallar Abierto

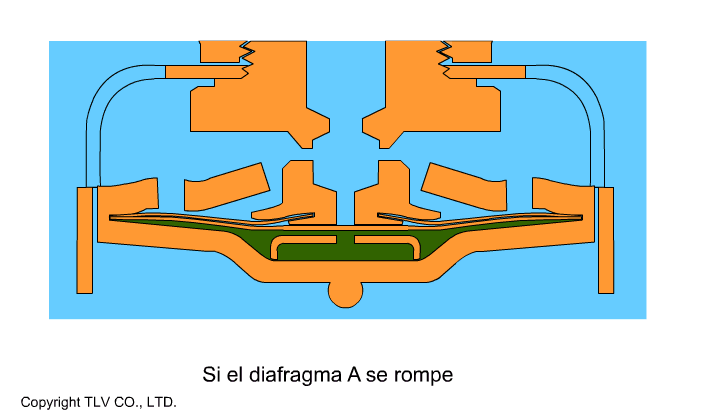

El elemento-X está diseñado de tal manera que la válvula permanezca en una posición abierta (característica "Falla abierto") en caso de que el diafragma se rompa.
Si una trampa de vapor falla, la válvula debe de permanecer ya sea abierta (fugando) o cerrada (bloqueada). Si la válvula permanece cerrada, el condensado se acumulará en cualquier equipo que no pueda ser parado para reemplazar la trampa fallada, y este almacenamiento de condensado afectara el desempeño de calentamiento del equipo. Por otra parte, si la válvula permanece abierta, el suministro de vapor continua sin interrupción y el equipo puede seguir siendo productivo. Debido a esta característica de "Falla abierto", si el diafragma se rompe, el vapor y el condensado continuaran fluyendo y el elemento-X se expandirá, así que incluso si la válvula está en contacto con el asiento y técnicamente se encuentra en posición de cerrado, el condensado puede continuar fluyendo de la abertura de la válvula hacia el orificio en el centro de la válvula, aun cuando el diafragma ha fallado.
Mientras continúe el suministro de vapor, la válvula se empuja hacia arriba y permanece completamente abierta.
La Precisión del Flotador Libre Satisface una Variedad de Condiciones de los Procesos
Descarga de Condensado Continua

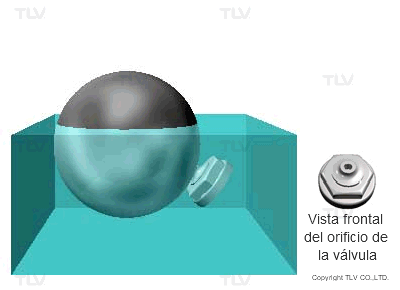

El flotador libre haciende y desciende en respuesta a la cantidad de flujo entrante de condensado, ajustando automáticamente la abertura de la válvula y la descarga continua de condensado. Esto asegura que no haya acumulación de condensado dentro del equipo.
Reducción de las Perdidas de Vapor

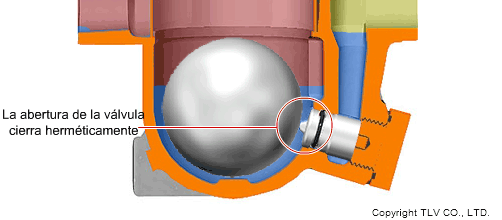

La superficie del liquido dentro de la trampa se mantiene hasta cierto nivel y es descargado continuamente a través del orificio. Aun cuando no exista flujo entrante de condensado a la trampa, la precisión del flotador sella de manera segura el orificio. Esto minimiza las perdidas de vapor durante la operación.
Ideal para la recuperación de condensado

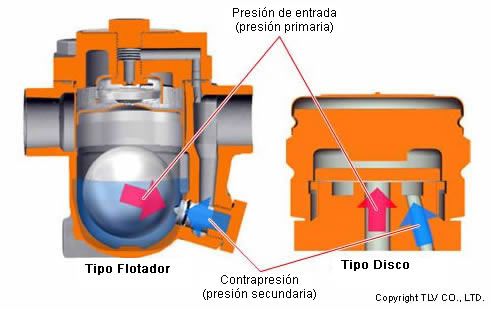

En las trampas de tipo Flotador Libre, las fuerzas de la presión de entrada así como las de la contrapresión actúan en direcciones opuestas, por lo tanto las trampas de vapor del tipo flotador libre pueden operar normalmente incluso con una contrapresión del 90%. Lo que las hace elegibles para aplicaciones con una recuperación de condensado cerrada. Por otro lado, en las trampas del tipo disco las presiones actúan en la misma dirección, lo que solo les permite una contrapresión de 50% hasta un 80%
Diseño para Resistencia a la Erosión
Construida con resistencia a la erosión, una construcción tan simple que no posee bisagras y palancas ya que solo posee una sola parte movible, el flotador libre, una gran área en el pasaje de descarga de condensado, el grosor de las paredes del pasaje a sido mejorado de 3 mm a 5mm (modelo J3X) y una selección de materiales de alta durabilidad.
