Оборудование для управления потоком жидкостей

Конденсатоотводчики со свободноплавающим поплавком (для низкого давления)

Серия JX/Серия FJ32/Серия SJ

Необходимые характеристики конденсатоотводчиков для использования в технологических процессах

Сокращение продолжительности запуска

Когда X-элемент остывает, он открывает воздушный выпускной клапан на 3,5 мм, что позволяет выпускать исходный воздух в 3,7 раза быстрее, чем при помощи прежнего биметаллического воздушного клапана, встроенного в J3N. Время запуска оборудования также сокращается за счет быстрого выпуска горячего воздуха около 6 °C ниже температуры насыщения, что ранее было невозможно.

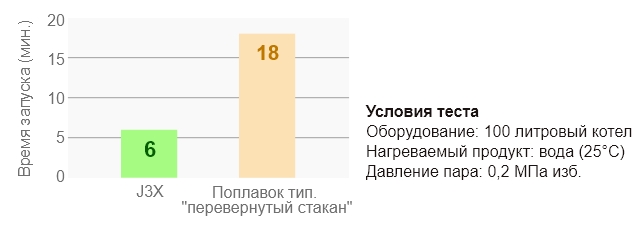

Сравнение времени запуска

Сравнение мощности выпуска

Улучшенная эффективность процесса нагрева

Свободный поплавок регулирует открытие клапана в зависимости от количества потока конденсата и непрерывно сбрасывает его, предотвращая любое его скопление внутри оборудования. Х-элемент крайне чувствителен к горячему воздуху, попадающему вовнутрь, и быстро его сбрасывает. За счет этих синергетических процессов эффективность нагрева максимально увеличивается.

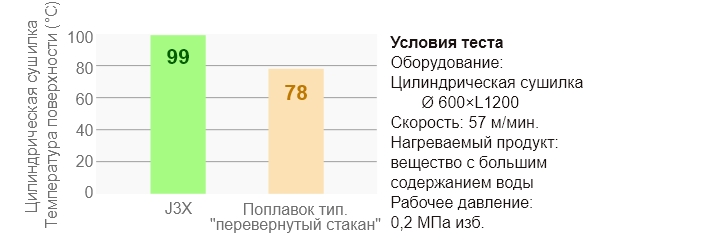

Сравнение эффективности нагрева

Компактность и высокая эффективность

Размер J3X примерно такой же, как у прежнего J3N, при этом он обеспечивает большую пропускную способность, чем даже у бывшего J5N, который был на один размер больше.

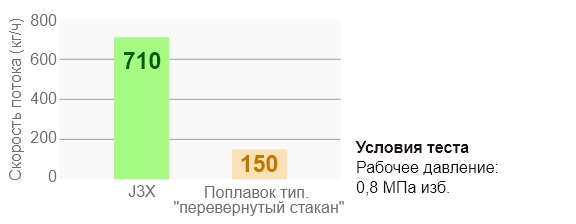

Сравнение скорости потока

Что такое Х-элемент?

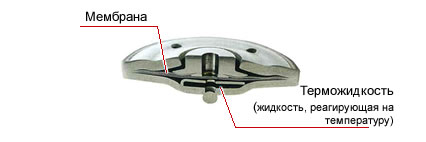

Х-элемент состоит из клапана и мембраны, сообщающей силу терможидкости (жидкости чувствительной к температуре). Клапан закрыт под воздействием пара. Он открывается при наличии конденсата, воздуха или других неконденсирующихся газов. В отличие от некоторых биметаллических воздухоотводчиков он также сбрасывает высокотемпературные неконденсирующиеся газы. Это стало возможным благодаря особым свойствам терможидкости.

Подобно воде, терможидкость находится в жидком состоянии только при конкретном давлении и температуре. Она расширяется для того чтобы перейти в газообразное состояние при повышении температуры до определенной отметки. Температура, при которой она превращается в газ, приблизительно на 6 °C (22 °C для вентиляционных отверстий) ниже, чем температура, при которой вода превращается в пар. Когда терможидкость окружена паром, она находится в газообразном состоянии и расширяет резервуар, в котором находится, таким обрязом оказывая давление на диафрагму. Это приводит к закрытию зазора между клапаном и отверстием клапана на диафрагме.

И наоборот, когда температура среды, окружающая Х-элемент, низкая (либо конденсат, либо воздух), терможидкость находится в жидком состоянии и не давит на клапан, который остается окрытым, обеспечивая сброс конденсата и воздуха через зазор.

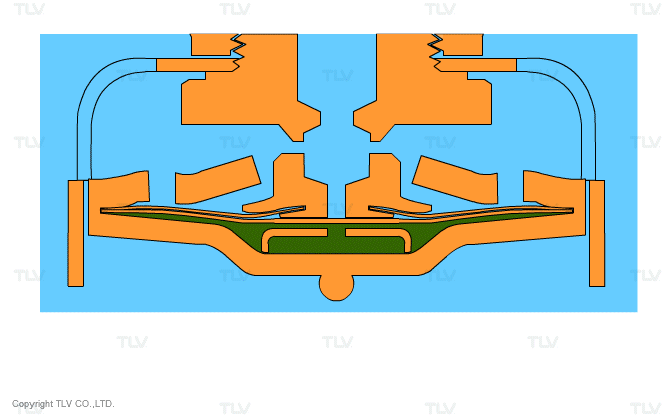

В обычном режиме работы

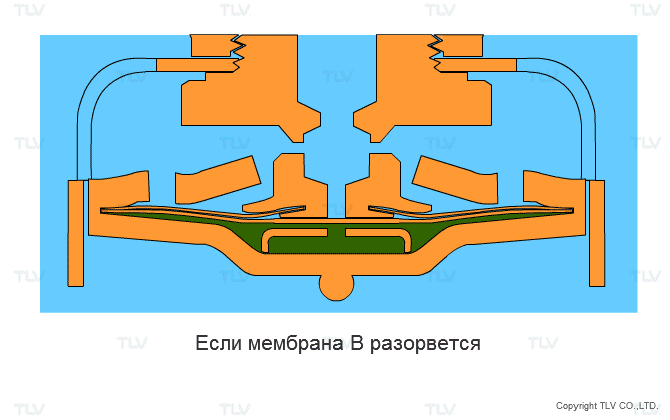

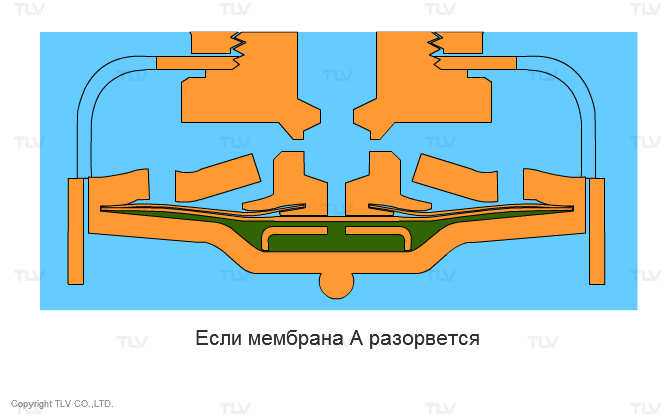

Функция безопасности "Fail Open"

Пока продолжается подача пара, клапан толкается вверх и остается полностью открытым.

Точность свободного поплавка: лучший для множества процессов

Непрерывный сброс конденсата

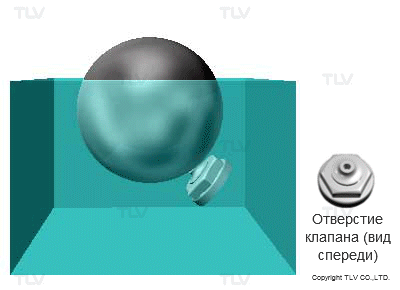

The Free Float® moves up and down in response to the amount of condensate inflow, automatically adjusting the amount of valve opening and continuously discharging condensate. This ensures that no condensate accumulates inside the equipment.

Сокращение утечек пара

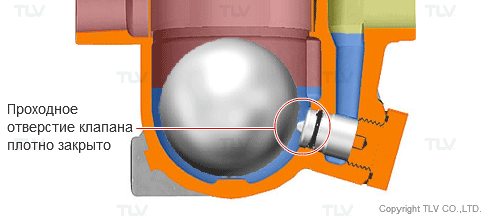

Поверхность жидкости внутри конденсатоотводчика поддерживается выше определенного уровня, и конденсат непрерывно отводится через сопло. Даже если конденсат не попадает в конденсатоотводчик, свободный поплавок® надежно закрывает сопло. Это минимизирует утечку пара во время работы.

Идеальное решение для переработки конденсата

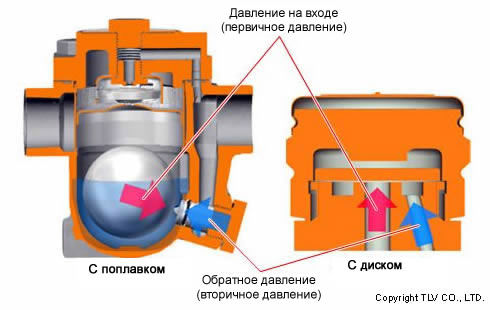

В конденсатоотводчиках со свободным поплавком сила входного и обратного давления действуют в противоположенных направлениях, таким образом, они могут нормально работать даже при обратном давлении 90%. Именно поэтому они идеально подходят для закрытых систем переработки конденсата. Для сравнения, допустимое обратное давление дисковых конденсатоотводчиков — 50% - 80%, т.к. оба давления действуют в одном и том же направлении.

Эрозионноустойчивая конструкция

Эти конденсатоотводчики были разработаны для того, чтобы противостоять эрозии за счет простой конструкции без рычагов или петель, состоящей из всего одной подвижной детали - свободного поплавка, за счет большой площади прохода для сброса конденсата, увеличенной с 3 мм до 5 мм толщины стенок (для модели J3X), а также за счет отобранных высокопрочных материалов.
