저압용 프리플로우트 스팀트랩
JX 시리즈/FJ32 시리즈
프로세스용 트랩에 요구되는 기능이란
저온, 고압에어의 급속배출로 초기 가동시간을 단축
X-엘레멘트는 저압시에 최대 3.5mm로 열려 있어서 종래의 바이메탈식 에어벤트 내장의 J3N에 비해 약 3.7배의 능력으로 초기에어를 배출합니다. 지금까지 불가능했던 포화증기온도에서 -6℃까지의 고온 에어도 신속하게 배출이 가능하기 때문에 장치는 짧은 시간에 가동이 가능합니다.

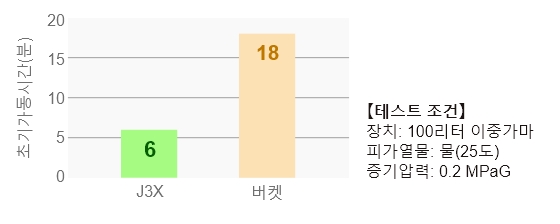

초기가동시간 비교

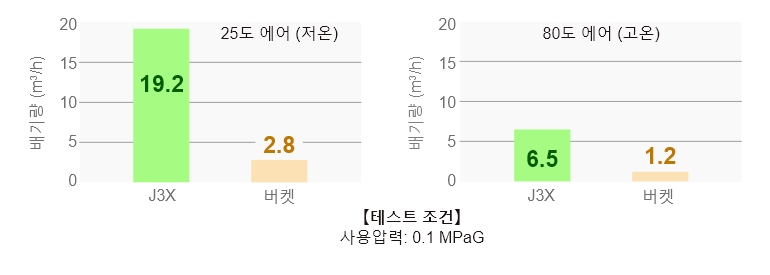

배출능력비교
프리 플로우트와 X-엘레멘트가 가열효율을 향상
유입 응축수량에 따라서 프리 플로우트가 밸브를 조절하여 연속적으로 배출하기 때문에 장치내에 응축수를 체류시키지 않습니다. 또한 X-엘레멘트는 운전 중의 고온에어의 혼입에도 민감하게 반응하여 신속하게 배출합니다. 장치의 가열효율을 최대한 발휘시킵니다.

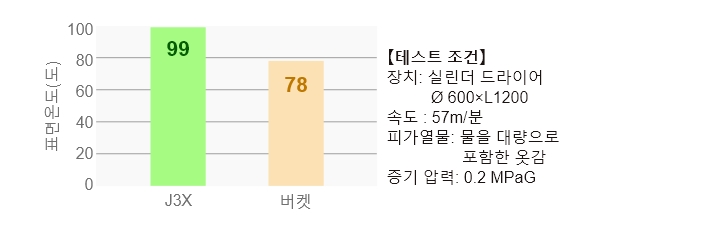

가열효율비교
콤팩트로 대용량을 실현
J3X는 종래의 J3N와 거의 같은 사이즈로서 한단계 위인 J5N의 대용량 만큼의 능력을 발휘합니다.

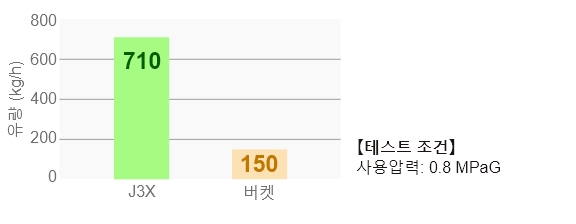

유량비교
X-엘레멘트란

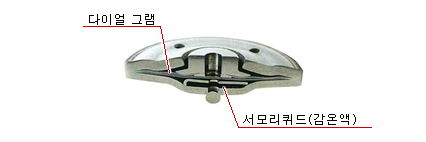

X-엘레멘트는 서모리퀴드(감온액)와 그힘을 전달하는 다이얼그램, 밸브로 구성되어 증기속에서 열고닫혀서 응축수나 공기 등의 불응축 기체가 주위에 있으면 열리는 기능을 가졌습니다. 바이메탈에서는 배출이 불가능 했던 고온의 불응축 기체도 배출이 가능합니다. 이 기능은 서모리퀴드의 특성에 의한 것입니다.

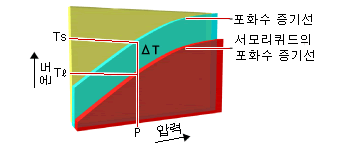

서모리퀴드도 물과 같은 압력하에서 어떤 온도이하에서는 액체이지만, 어떤 온도이하가 되면 기체가 되어 팽창을 합니다. 기체가 되는 온도는 물이 증기로 되는 온도보다 6℃(에어벤트용 22℃)낮은 온도에서 기화되어 주위가 증기이면 서모리퀴드는 기화되어 팽창합니다. 팽챙에 의해 내부의 다이얼그램을 눌러 밸브를 열고 닫습니다.

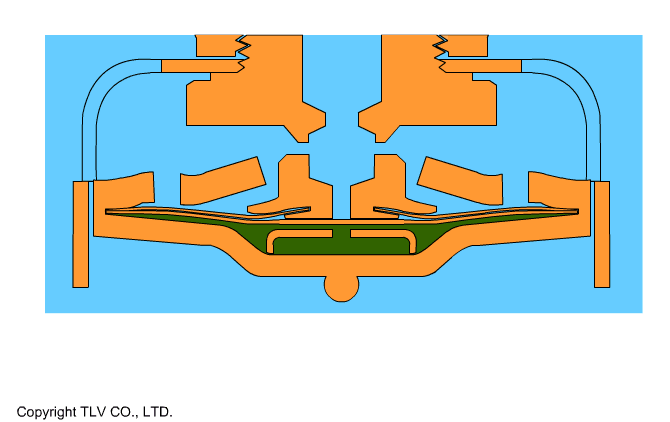

반대로 X-엘레멘트의 주위가 저온인 경우(응축수나 공기가 있는 상태)는 서모리퀴트가 액상의 상태여서 밸브가 열리지 않고 그사이로 응축수나 공기가 배출됩니다.
상시 작동의 경우
Fail-Open기능(다이얼그램이 파손 된 경우)
X-엘레멘트는 다이얼그램이 파손되면 열림상태(Fail-Open)가 되도록 설계되어 있습니다.
스팀 트랩은, 고장났을 때, 열림 상태를 유지하는 경우(누설)와 닫힘상태를 유지하는 경우(막힘)가 있습니다. 열림 상태가 되면, 장치의 운전을 멈추어 고장 트랩을 교환 할 수 없는 연속 프로세스에 있어서는 응축수가 체류하여 장치에 가열 불량을 일으킵니다. 반대로 열림 상태가 되면 증기가 계속 공급되어 장치에서 생산할 수 있습니다. 이 기능은 다이어프램이 파손했을 때, 증기나 응축수가 유입해 엘리먼트가 팽창하여 시트와 시트 사이와 접촉해 닫힘 상태가 되었다고 해도, 파손시에는 시트 중앙부에 있는 작은 구멍을 통과하여 시트부로부터 응축수등이 흐르도록 한 것입니다.
증기 공급이 계속되는 한 밸브는 위로 밀려 올라가고 완전히 열린 상태로 유지됩니다.
프로세스에서 모든조건을 만족시키는 고점도 프리 플로우트
응축수의 연속배출

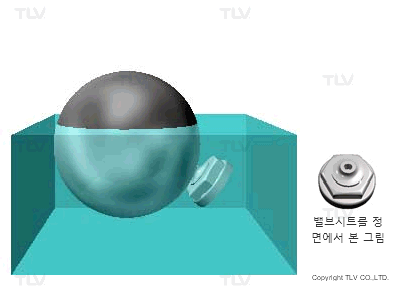

응축수 유입량에 따라서 프리 플로우트가 위아래로 움직여 밸브개도를 자동조절하여 응축수를 연속적으로 배출합니다. 그렇기 때문에 장치내에 응축수를 체류시키지 않습니다.
증기손실의 저감

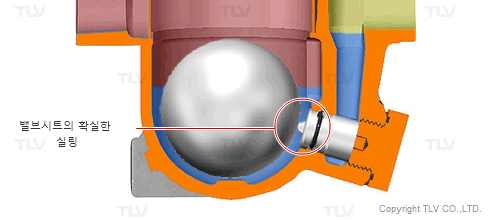

트랩 내의 액면을 일정량 이상 유지하면서 응축수를 연속적으로 배출합니다. 또한 응축수가 유입되지 않는 경우에도 정밀하게 가공된 프리 플로우트가 확실한 실링을 합니다. 그렇기 때문에 작동시에 증기손실은 거의 없습니다.
응축수 회수에도 최적

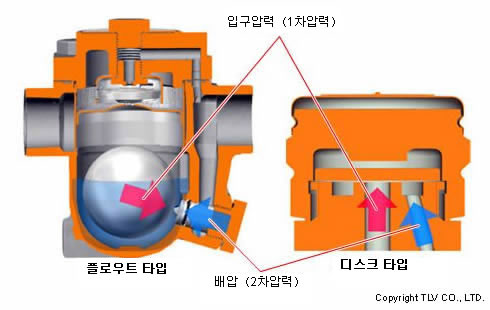

프리 플로우트 타입은 입구압력과 배압에 의해 작용하고 있기 때문에 90% 배압이 걸려도 정상적으로 작동합니다. 그렇기 때문에 클로우즈 회수 등 응축수 회수 용도에 최적입니다. 그에반해 디스크 타입은 같은 방향으로 작용을 하기 때문에 허용배압은 50% 정도입니다.
에로존 설계
레버 나 힌지가 없는 프리 플로우트 한개만의 간단한 구조에 응축수 배출 통로의 면적을 확대 및 통로벽의 두께를 3mm에서 5mm로 늘림은 물론(J3X의 경우) 내구성이 높은 재질의 사용등의 긴 수명을 위한 설계를 채용 했습니다.
