流体控制设备
自由浮球式蒸汽疏水阀（低压）
JX系列/FJ32系列
用在工艺上的蒸汽疏水阀需要具备的特征
缩短开机时间
当X-元件处于冷态，空气排放阀3.5mm开启量快速排放初始空气，其排气量是内置双金属片的旧款J3N疏水阀的3.7倍。此外，它可以排放低于饱和蒸汽6°C的热空气，大大的缩短了开机时间，这个是之前的旧款疏水阀无法实现的。

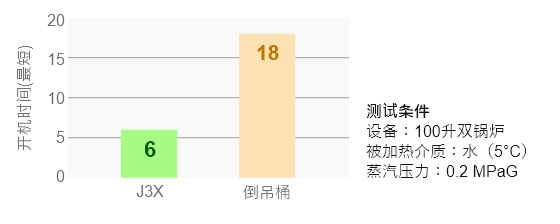

开机时间对比

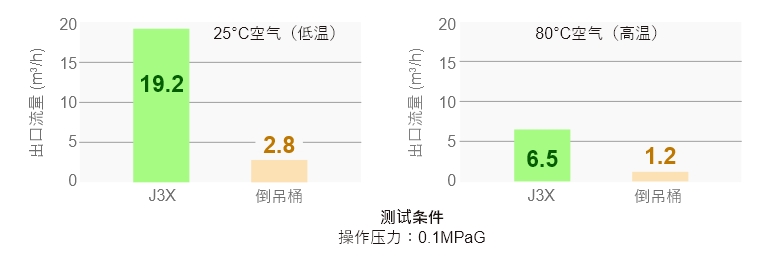

空气排量对比
提高工艺的换热效率
自由浮球根据进入阀体的冷凝水量来调节阀嘴的开度，从而实现冷凝水连续排放，防止设备积水。在运行的过程中一旦热空气进入设备，带有高敏感度的X-元件迅速反应，快速排放空气。这些增效措施大大地提高了设备的换热率。

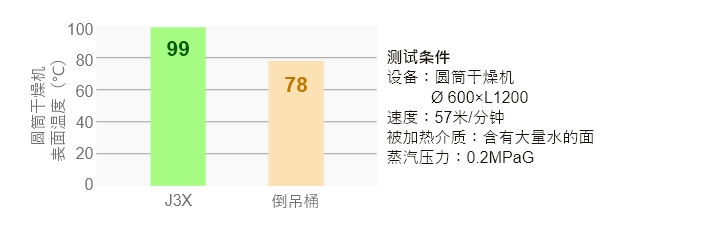

对比换热率
大排量紧凑型
J3X和之前的旧款J3N有基本一样的尺寸大小，但是它却比之前大一型号的旧款J5N有更大的排量。

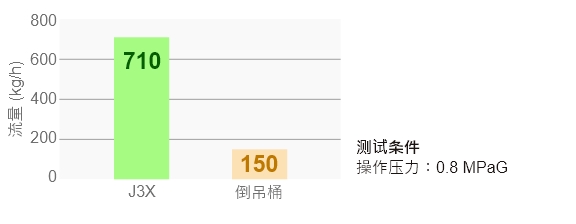

排量对比

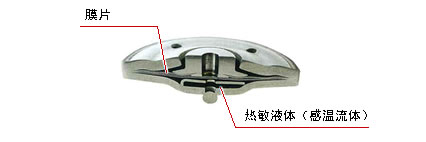

什么是X-元件？
X-元件由阀门和传送热敏液体（感温流体）作用力的膜片构成。当蒸汽进入的时候，阀门处于关闭状态。当冷凝水、空气或其它不凝气体进入的时候，阀门开启。X-元件也能排放高温不凝气体，这是带双金属片式的蒸汽疏水阀不能做到的。这是由热敏液体的特性决定的。

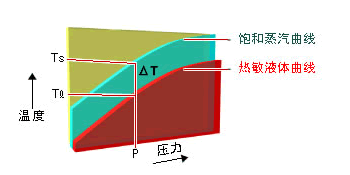

热敏液体，像水一样，在特定的温度和压力下为液态，当温度上升量超过某一个特定值之后它就变为气态而膨胀。变为气态的特定温度为：比水变成蒸汽时对应的饱和蒸汽温度低6°C（22°C对应排气阀）。因此当蒸汽进入的时候，热敏液体处于气态，隔膜内部空间膨胀，推动膜片关闭排气阀。
相比之下，当X-元件周围的温度比较低的时候（既可以是冷凝水也可以是空气），热敏液体处于液汽二相之间，阀门没有完全关闭，所以空气及冷凝水可以通过开着的阀门通过。

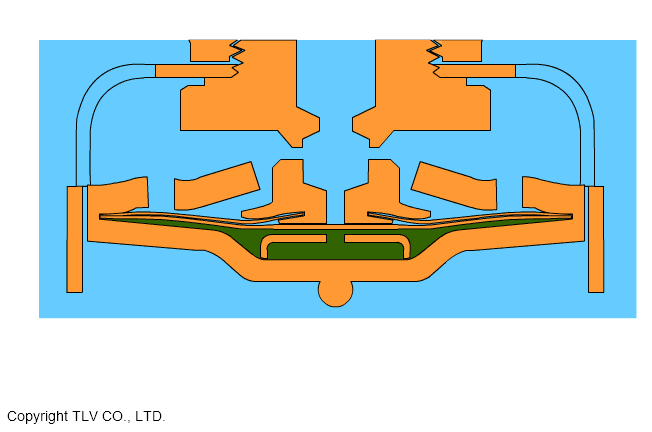

正常运行

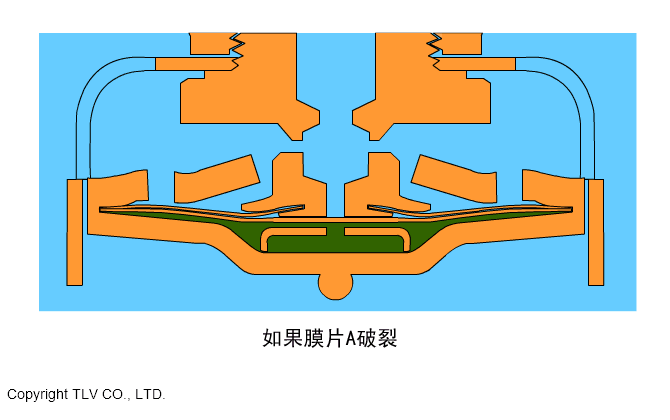

故障常开功能（如果膜片破裂）
X-元件设计为即使在膜片破裂的情况下，阀门仍然是处于打开状态（“故障常开”功能）。
如果蒸汽阀门出现故障，阀门保持打开（吹放）或者处于关闭状态（堵塞）。如果阀门处于关闭状态，冷凝水就会在设备中积存，一旦不能停车检修故障疏水阀，设备的换热性能就会受到影响。另一方面，如果阀门一直打开，蒸汽不断供应，设备还是可以连续不断的生产产品。由于“故障常开”功能，如果膜片损坏了，虽然蒸汽和冷凝水流过时X-元件膨胀，即使阀门紧挨着阀孔，处于关闭状态，但是冷凝水等还是可以通过阀门中间的阀孔位置流动。
只要蒸汽继续供应，阀门就会被推高并保持全开。
高精研磨浮球可以满足各种工艺工况
冷凝水连续排放

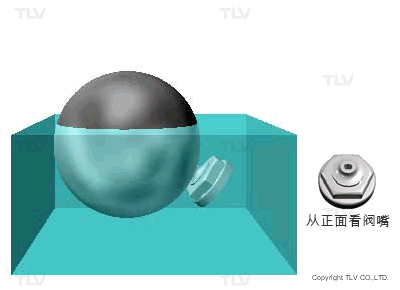

自由浮球根据进入阀体的冷凝水量上下移动，自动调节阀门的开度，连续排放冷凝水。确保没有冷凝水在设备中积存。
减少蒸汽损失

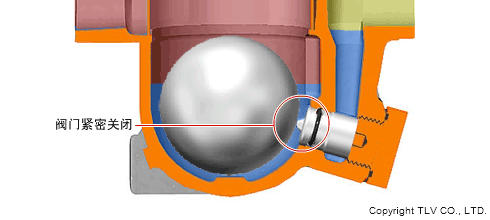

在阀体内部的液位保持在一定的水平上，冷凝水通过阀嘴连续排放。即使在没有冷凝水流入阀体的时候，高精研磨浮球也会确保跟阀嘴紧密密封。把运行中的蒸汽损失降低到最小。
最理想的冷凝水回收

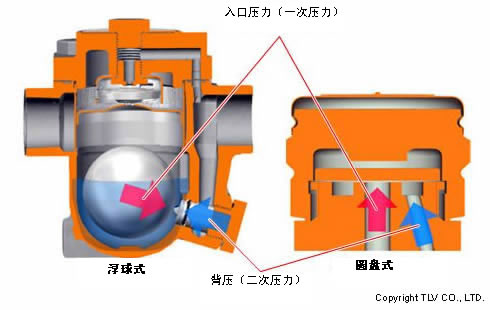

自由浮球式蒸汽疏水阀，一次压力和二次压力的作用方向是相反的，因此自由浮球式蒸汽疏水阀可以在90%背压得情况下正常工作。这就使它最适用于封闭式冷凝水回收系统。相比之下，圆盘式蒸汽疏水阀压力的作用方向是相同的，正常运行时允许的背压在50%至80%之间。
防腐设计
防腐设计的结构，比如没有杠杆或铰链而只有一个运动部件--自由浮球，此外冷凝水排放通道防腐设计，冷凝水排放通道的壁厚从3mm增加到5mm（J3X型号）且为高强度材质。
